Adaptateur cannelé aluminium - E
4.96€HT

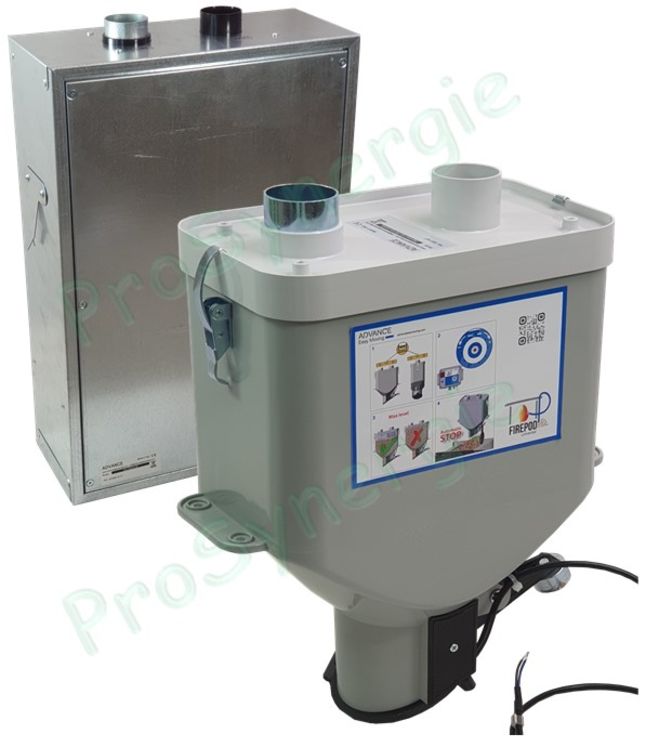

Le dispositif de dosage Fire Tank est conçu pour alimenter automatiquement les réservoirs des inserts et poêles à biomasse sur lesquels on ne souhaite pas installer un doseur de manière visible. Grâce à une ligne discrète n’affecte pas l’esthétique de la maison. Il peut être encastré ou monté sur un mur qui jouxte le poêle qu’il doit desservir.
Repère | Correspondance pour les 2 régérences |
E | Entrée du granulé (depuis le stockage) |
S | Sortie d'air (vers la centrale) |
1 | Couvercle doseur |
2 | Filtre tamis grillagé |
3 | Joint garniture de couvercle doseur |
4 | Crochet de fermeture et fixation du couvercle |
5 | Corps en polycarbonate |
6 | Collerette de fixation du couvercle |
7 | Porte de déchargement du combustible |
8 | Vis de fixation du filtre |
9 | Contre poids de la porte de vidage |
10 | Couvercle du contact (micro-switch) |
11 | Contact d'ouverture 'REED' et Aimant |
A | Armoire (coffret) à encastrer ou pose en applique |
B | Sortie passe-câble du contact de porte |

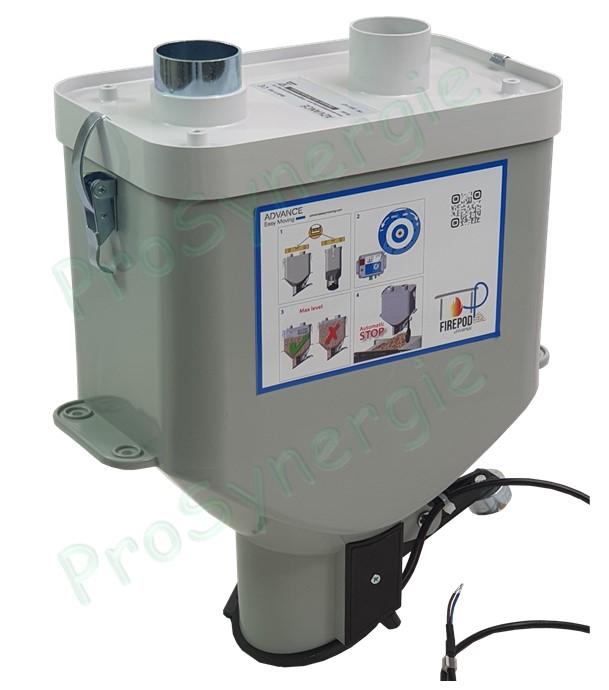

C | Doseur automatique à clapet 6 litres (livraison gravitaire) |
D | Porte (couvercle) de fermeture |

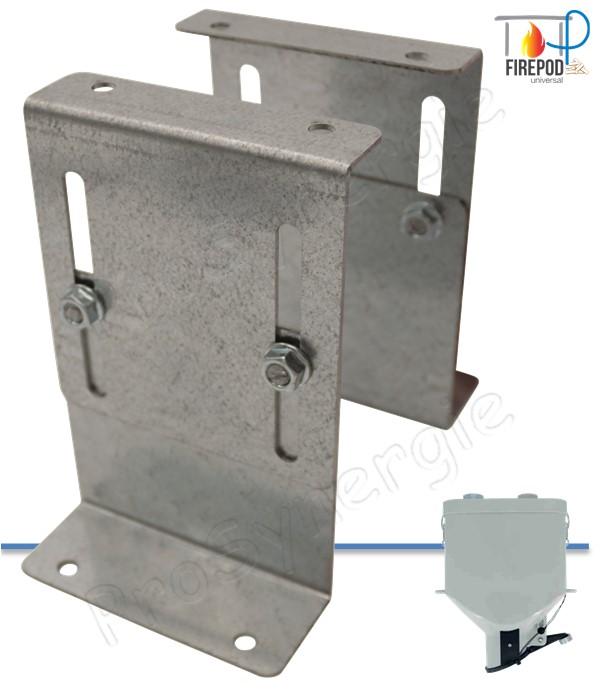

F | Emplacement patte de fixation murale |
G | Pan incliné (entonnoir) |
H | Sortie de livraison gravitaire |
I | Bride de raccordement à 45° orientable |
J | Bride de raccordement droite |
Doseur Dispenser | Doseur Fire Tank | |
Repère | Côte | Côte |
A | 400 mm | 688 mm |
B | 257 mm | 382 mm |
C | 156 mm | 170 mm |
D | 58 mm | 120 mm |
E | 78 mm | 140 mm |
F (Ø) | 50 ou 45 mm | 50 mm |
G | 463 mm | 80 mm |
H | 180 mm | 105 mm |
I | 25 mm | 170 mm |
J | 60 mm | 600 mm |
K | 30 mm | 80 mm |
L | 25 mm | 195 mm |
M | 40 mm | 80 mm |
N *1 | 10 mm | |
1) Trou fixation Ø 6mm |
