Conduits de ventilation Galva Oblongs

Dimensions

L x H (mm)Ø équivalent (mm)
 360 x 80  160
 350 x 100  200
 450 x 100  225
 325 x 130  200
 425 x 130  225
 490 x 130  250
 410 x 165  250
 475 x 165  275
 545 x 165  300
 700 x 165  355
 515 x 215  355
 675 x 215  375
 880 x 215  450
 645 x 265  425
 850 x 265  475
 975 x 265  500
 620 x 320  450
 820 x 320  500
 950 x 320  560
 765 x 415  600
 895 x 415  630
 835 x 515  670

DOMAINE D'APPLICATION

  • Réseaux de distribution d'air nécessitant le passage de gros débits dans un espace réduit (faux-plafonds) ou en apparent.
  • Alternative performante aux réseaux rectangulaires :

- bonne étanchéité et pertes de charge maîtrisées,

- entretien aisé (pas d'angle mort) ,

- légèreté du réseau.

DESCRIPTION

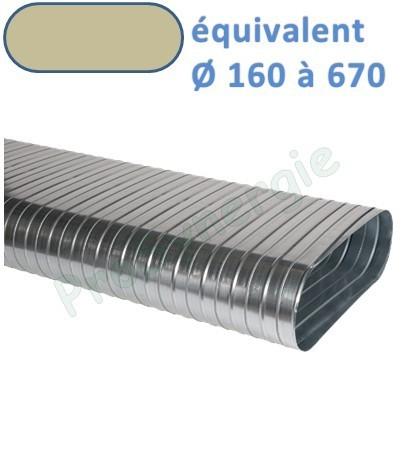

  • Conduit droit en tôle d'acier galvanisé mis aux dimensions L x H par déformation et calibrage sur presse hydraulique.
  • Raidissage par nervuration extérieure à partir du Ø 400 (diamètre base de fabrication).
  • 25 sections oblongues en gamme dimensionnelle standard.
  • Perte de charge de l'oblong = perte de charge du conduit circulaire de diamètre équivalent.

ATTENTION : Ces conduits voués à être encastrés sont conditionnés par le fabricant en fagots avec protection en extrémité uniquement, ce qui veut dire qu'il ne peut être exigé une esthétique irréprochable. Pour une application décorative (exigence esthétique particulière) merci de nous faire une demande spéciale Nous étudierons alors pour vous, si possible, une solution particulière.

Lire la suite Réduire
