Gaines de ventilation rectangulaires

Dans les réseaux d’air il existe différents types de gaines (simples, oblongues, isolées, circulaires, circulaires isolées, souples ou rigides, …) parmi celles-ci existent également les gaines rectangulaires.

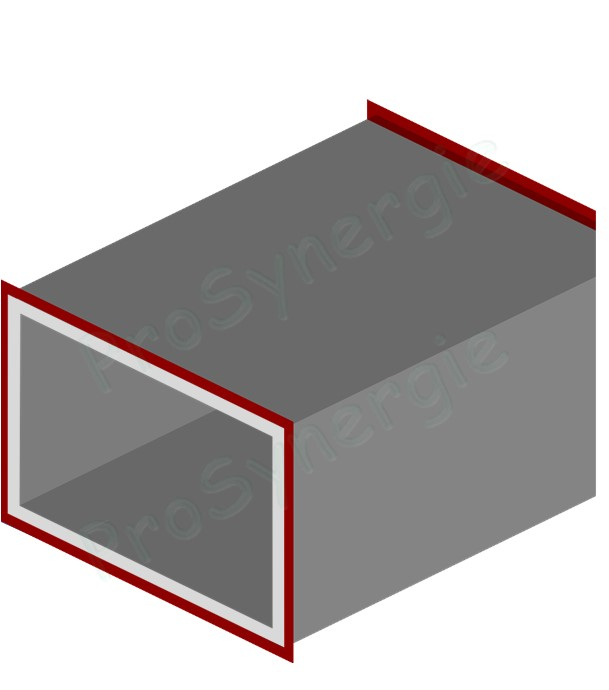

Ces derniers ont l’avantage d’obtenir un gain de place et d’augmenter la hauteur sous plafond : par exemple pour un équivalent d’une gaine de ventilation ronde galva spiralé de Ø 355 mm, on peut proposer une gaine de ventilation rectangulaire de hauteur 165mm et de largeur 700 mm, soit un gain en hauteur de 19 cm.

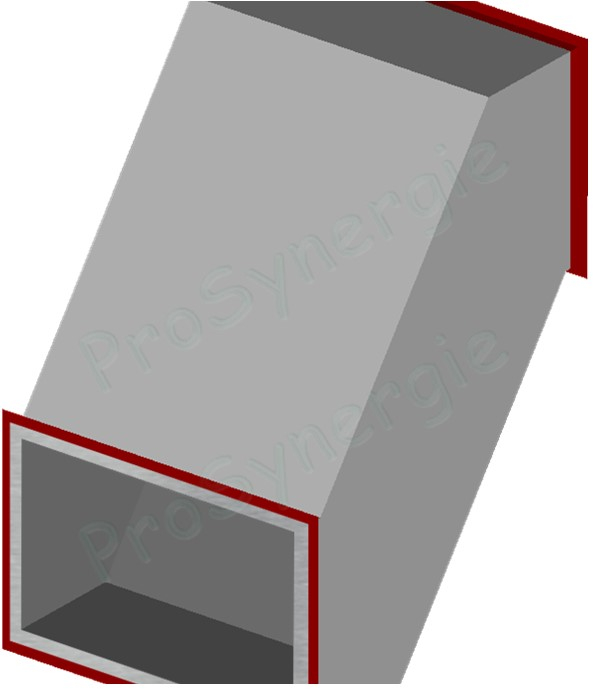

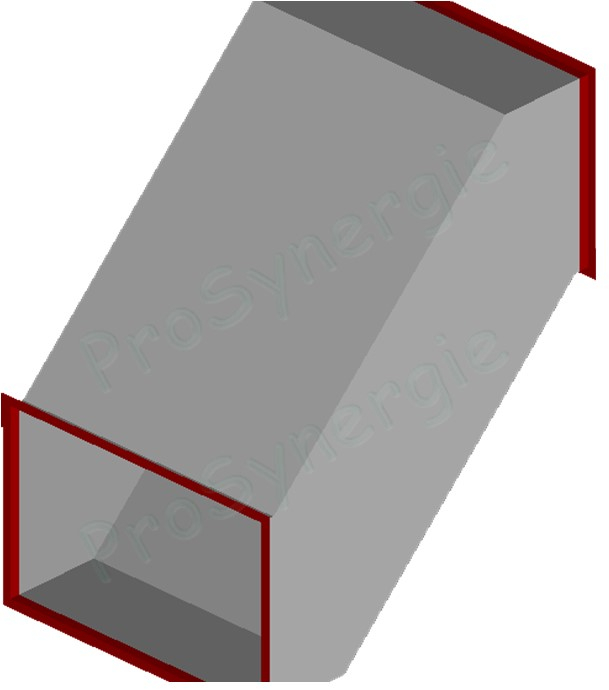

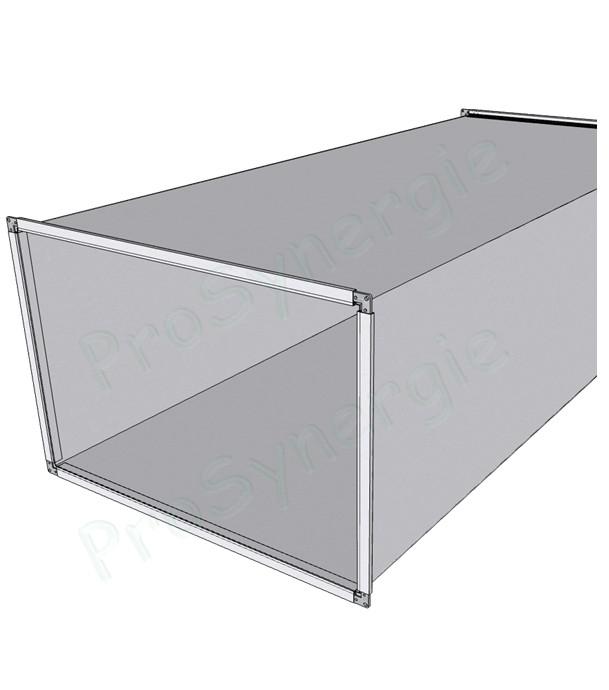

Le raccordement des longueurs de gaines de ventilation, et des différents raccords se fait par défaut en emboîtement mâle / femelle ; ceux-ci sont fixés au moyen de vis auto perforantes de l’étanchéité avec du mastic. Ce raccordement peut éventuellement être réalisé par brides (ou cadre).

Ces gaines de ventilation rectangulaires peuvent être proposées avec isolant intérieur ou extérieur :

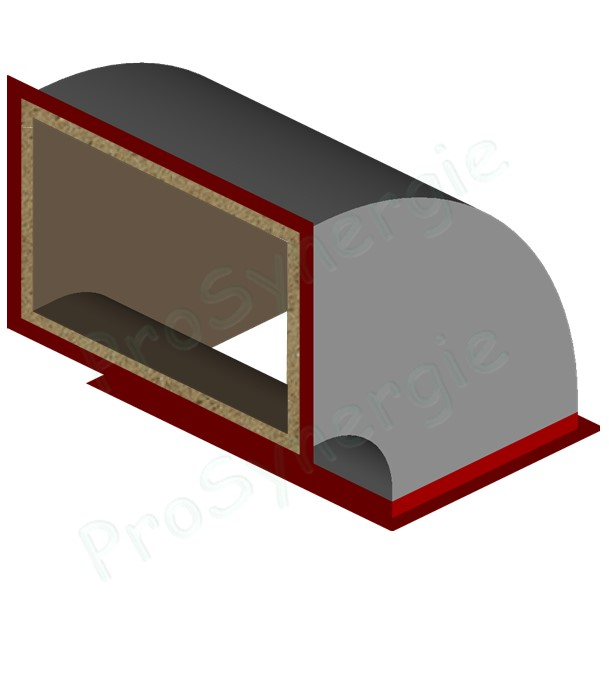

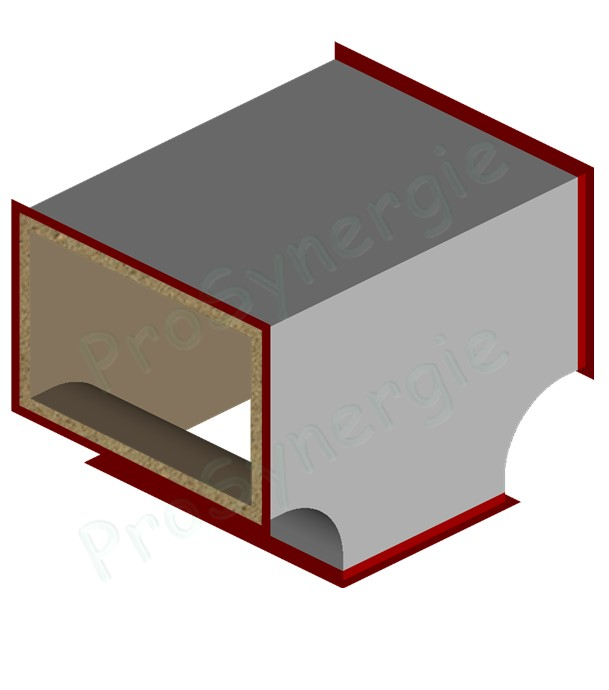

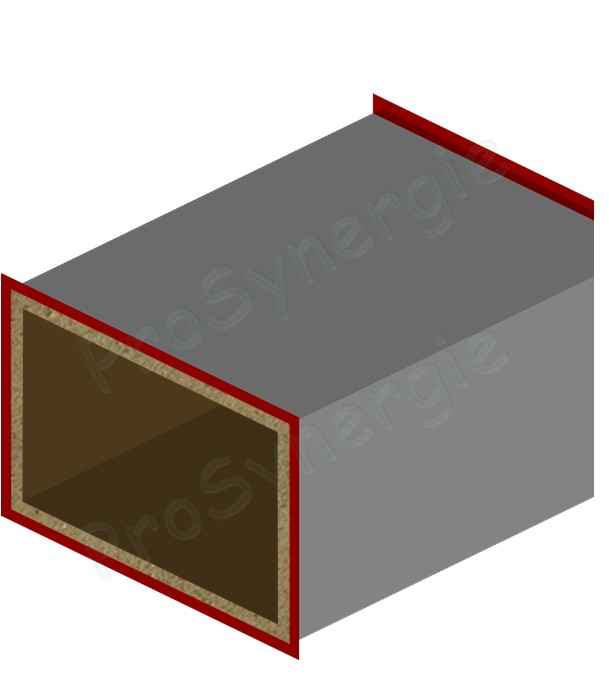

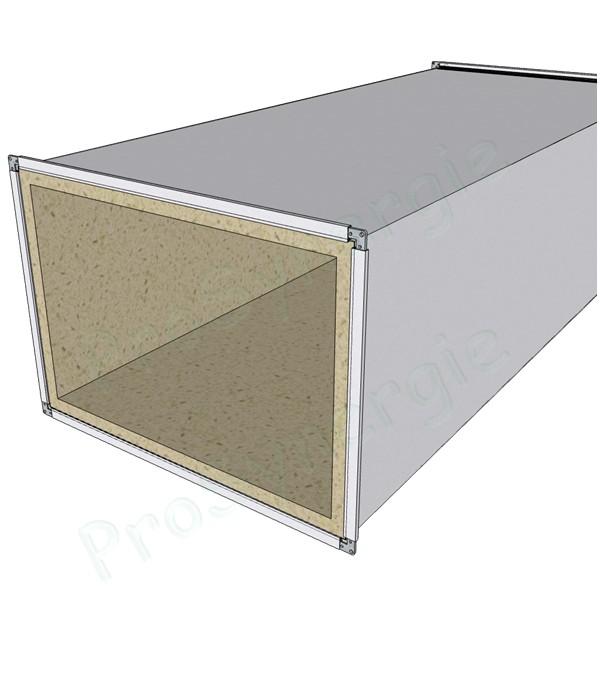

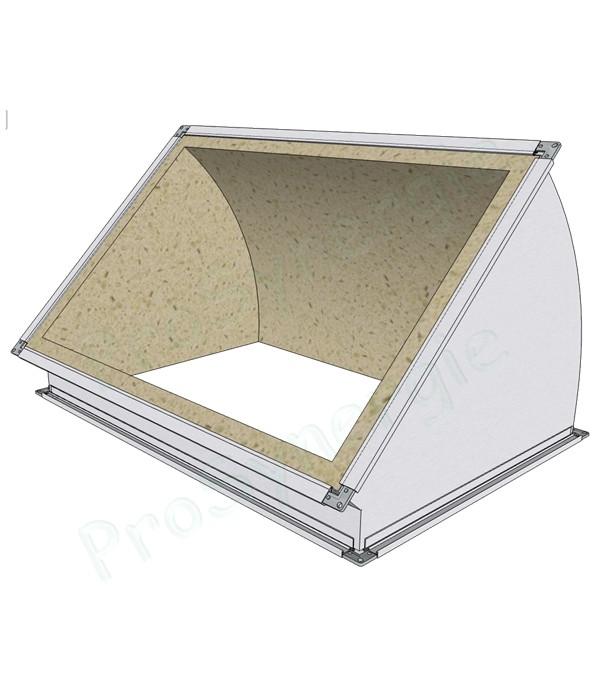

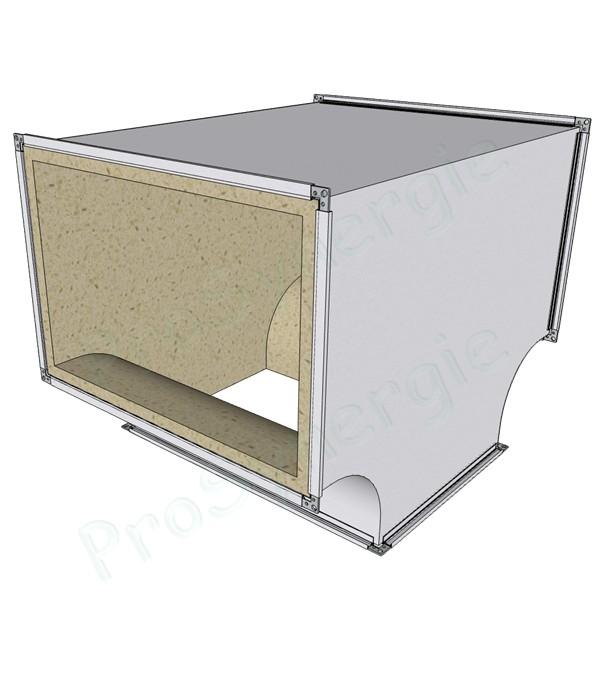

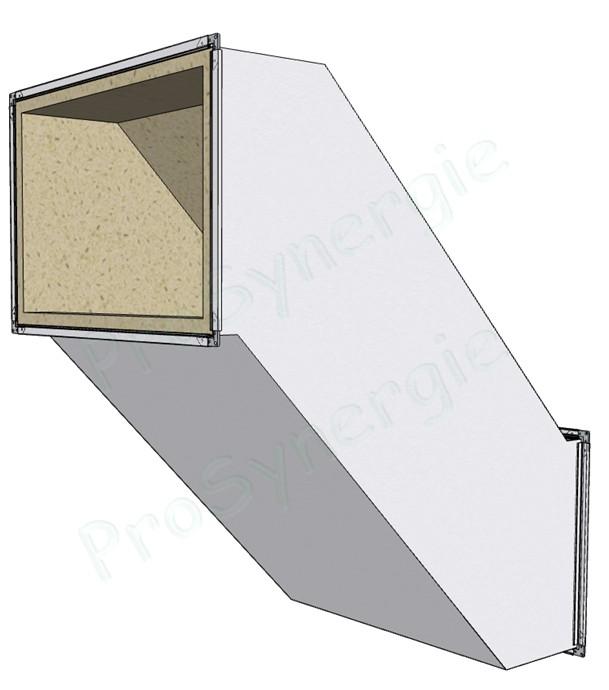

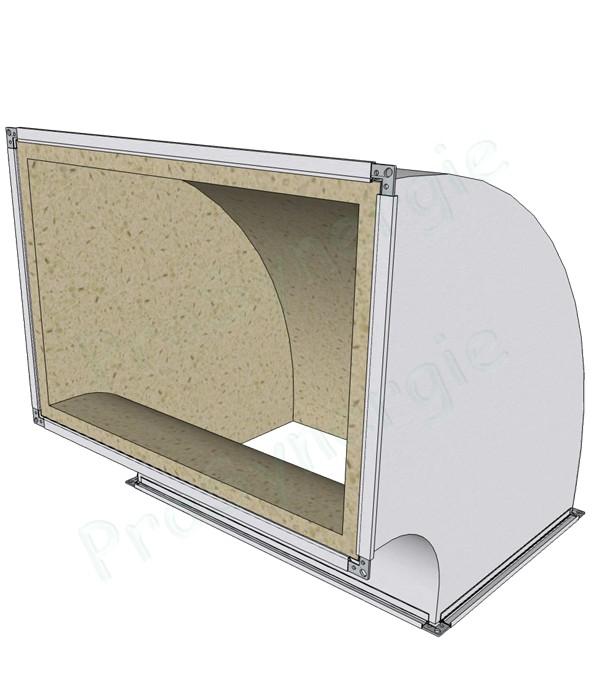

- Attention, pour celles ayant un isolant intérieur, dans ce cas, l’épaisseur de l’isolant réduira d’autant le passage d’air.

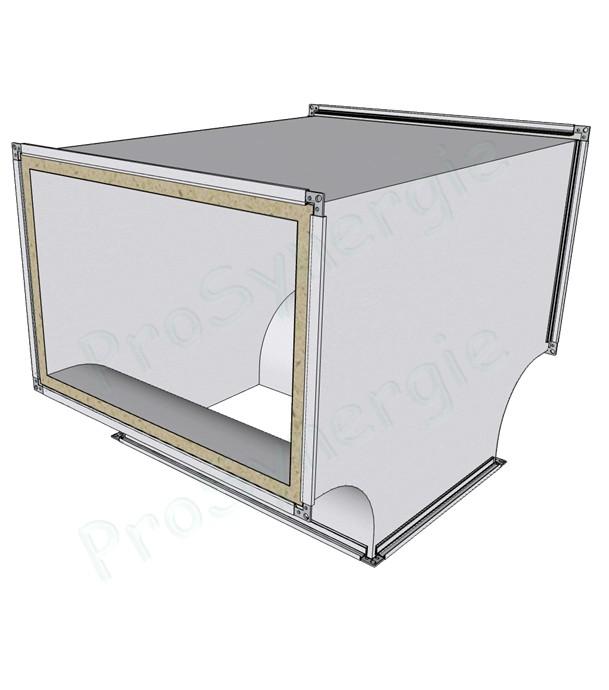

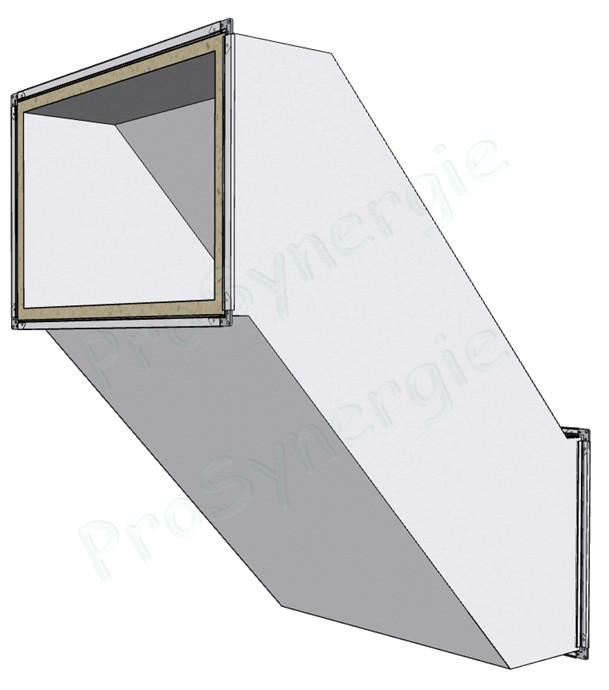

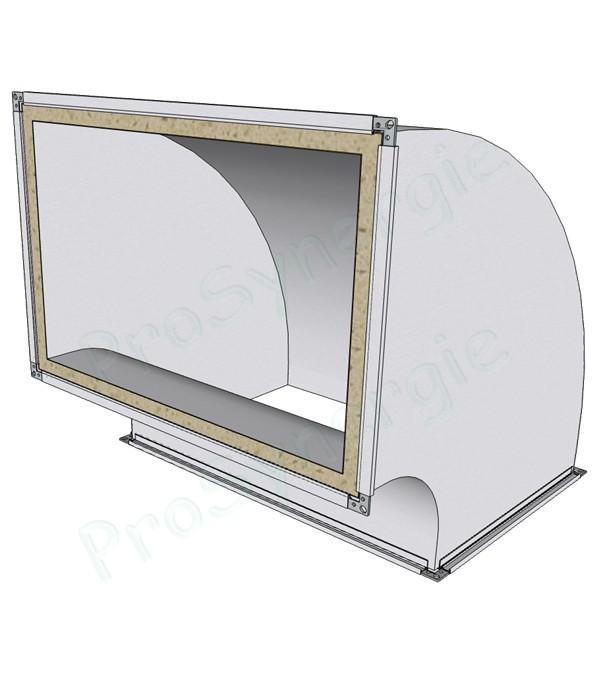

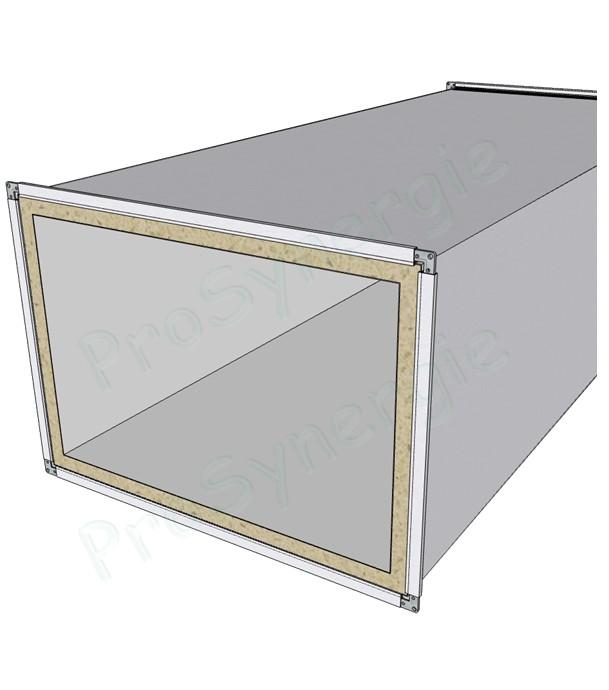

- Pour l’isolant extérieur, nous proposons une gamme de gaines isolées double paroi rectangulaires spécialement adaptées au traitement d’air. L’isolant est alors pris en « sandwich » entre la gaine intérieure qui est aux dimensions indiquées et la gaine extérieure.

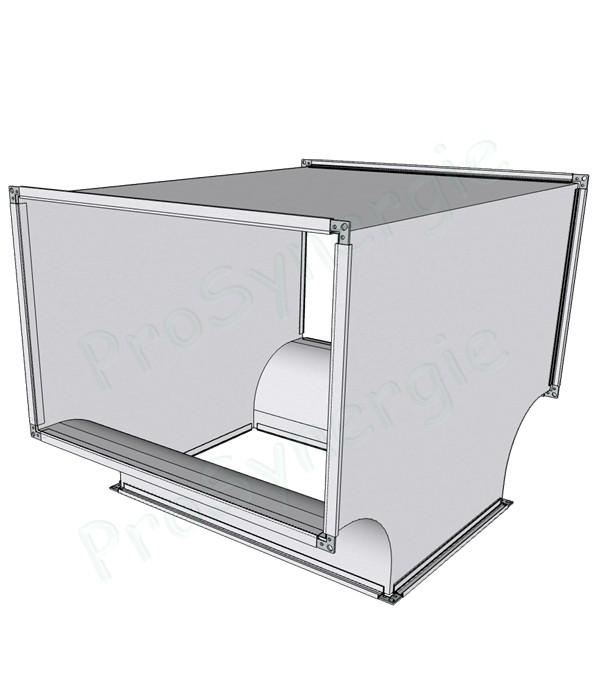

Prosynergie propose également tous les accessoires nécessaires à la bonne réalisation du réseau :

- Les réductions rectangulaires vers du réseau cylindrique permettent le raccordement au reste du réseau construit en gaines rondes ou sur un moteur d’extraction ou d’insufflation d’air, ou toute autre unité ;

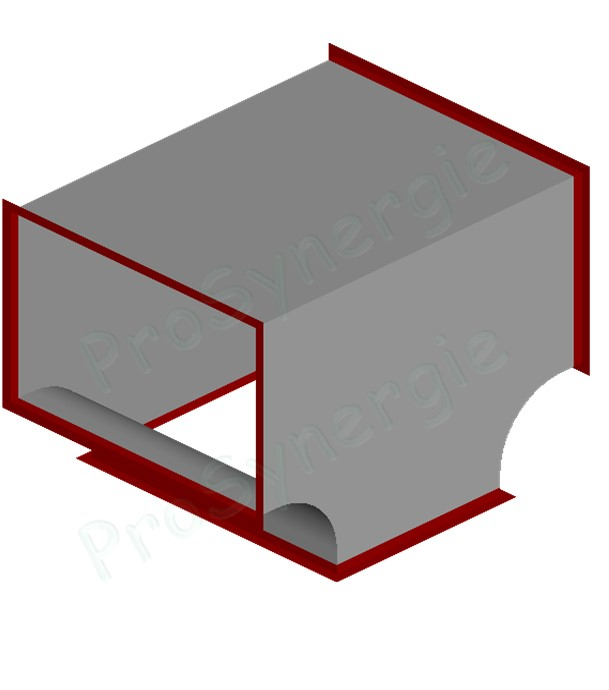

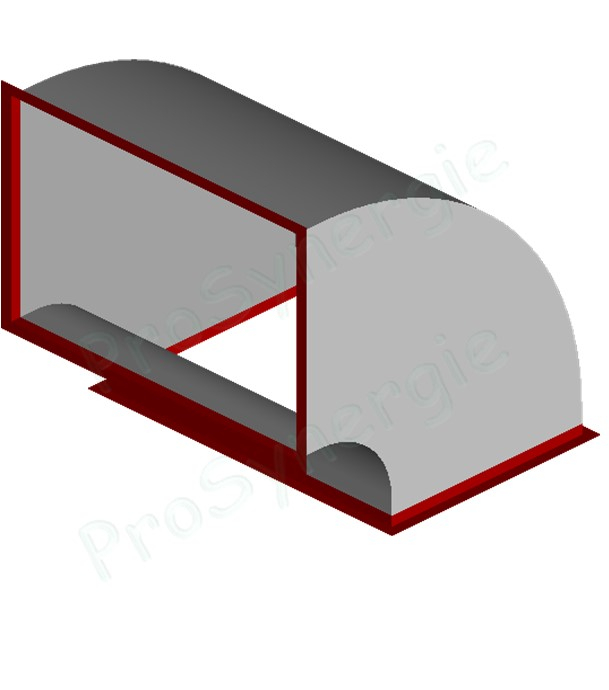

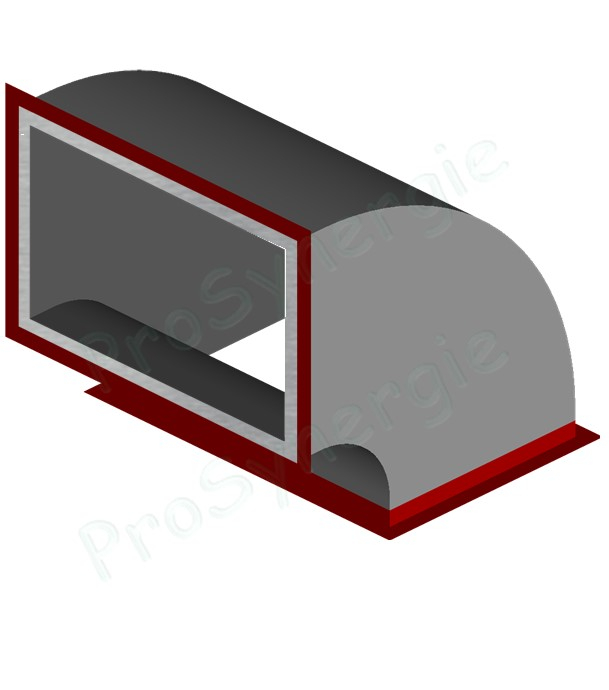

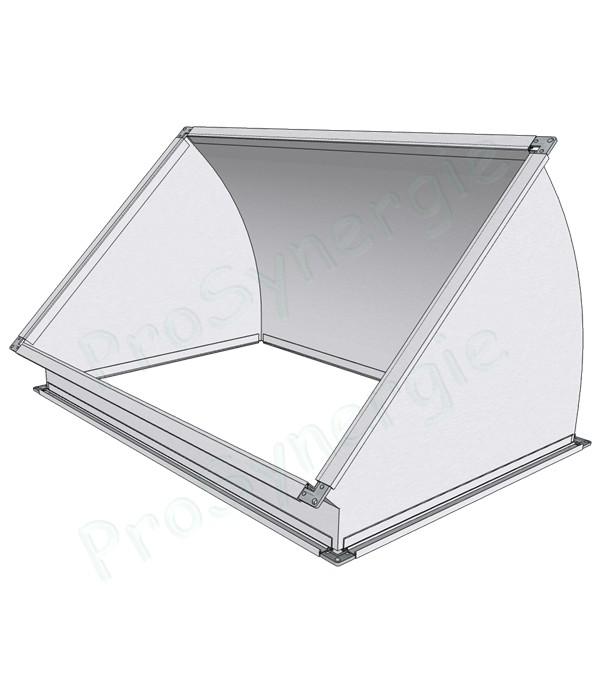

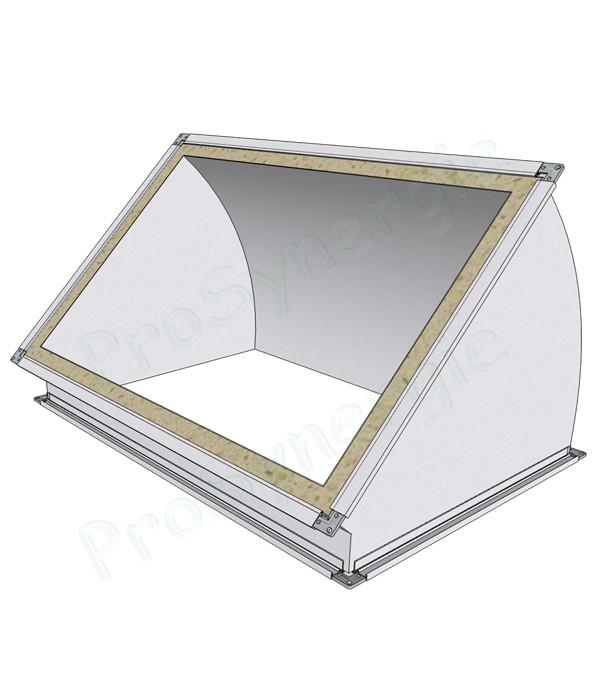

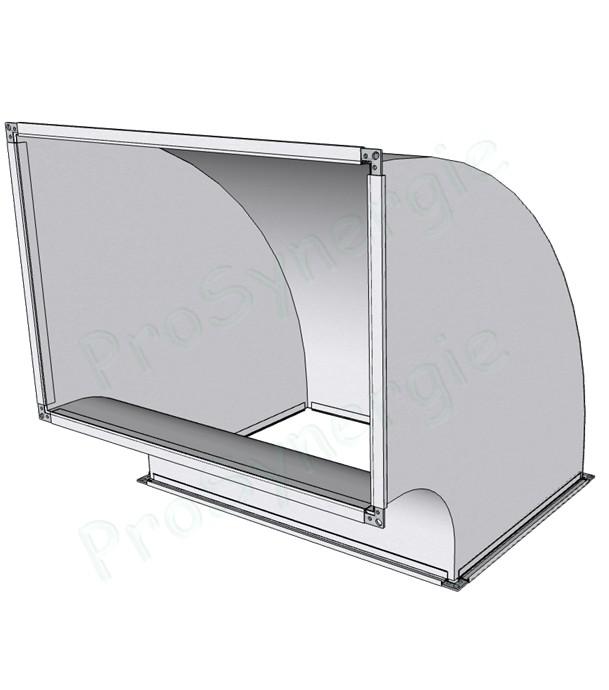

- Les coudes horizontaux sont ceux réalisés sur le même plan : déviation de la gaine rectangulaire dans un plafond, par exemple ;

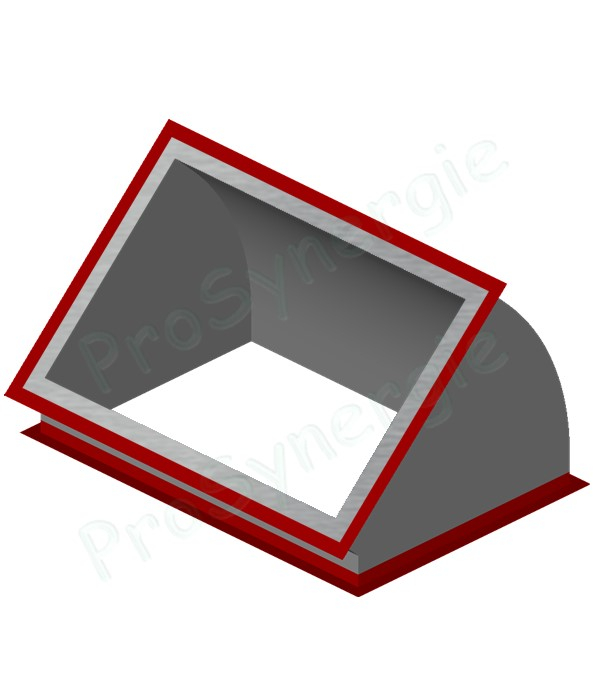

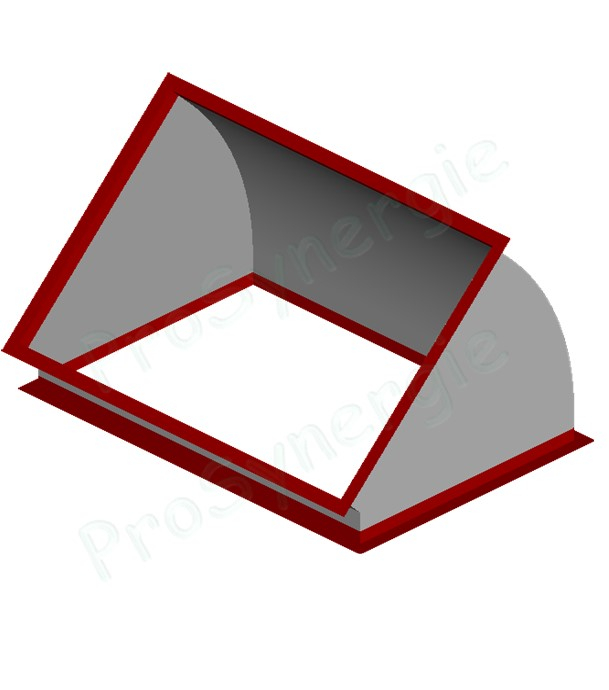

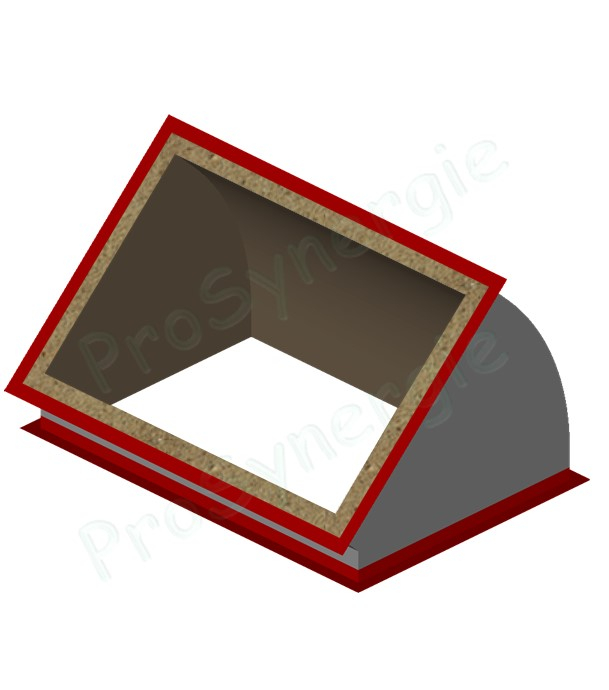

- Les coudes verticaux sont ceux réalisés sur deux plans perpendiculaires : passage du conduit de ventilation depuis une gaine technique vers un plafond, par exemple.

Dans tous les cas, nous pouvons nous adapter aux contraintes de votre chantier pour vos gaines de ventilation rectangulaires et vous proposer les solutions sur mesure qui s’imposent.
