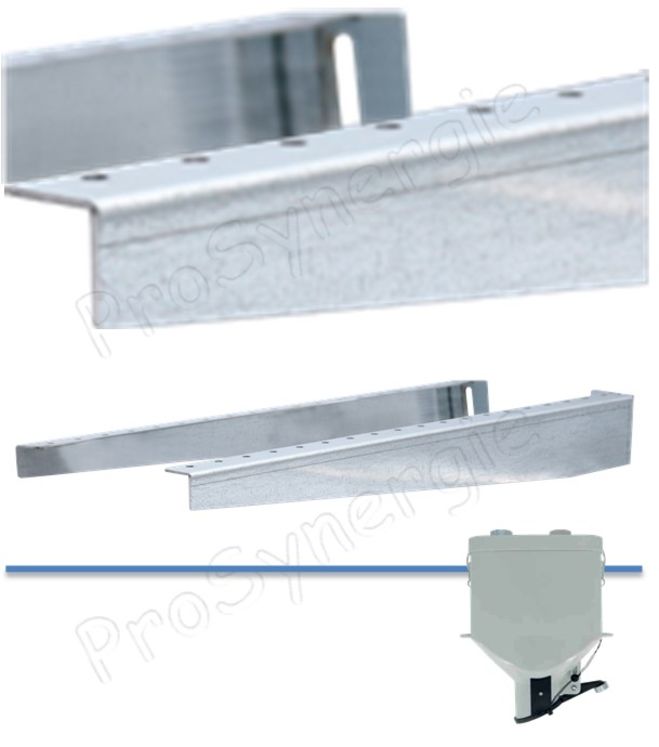

Paire d´équerres en console murale horizontale longueur 580 mm pour doseur rectangulaire
Contenu du colis :
- 2 consoles murales
- 4 vis M5
- 4 écrous M5
- 4 chevilles 9 mm
- 4 vis pour chevilles
- 1 notice d’instructions
Description :
Cet ensemble de fixation facilite le positionnement du doseur rectangulaire au-dessus du réservoir de chaudière.
Pour faciliter l’installation, il sera sans doute nécessaire d'enlever ou à tout le moins de décaler le couvercle du réservoir de chaudière, afin de libérer l'espace utile pour que le clapet de vidange du doseur puisse s'ouvrir et laisser ainsi le granulé s'écouler dans le réservoir.
Il est recommandé de ne pas dépasser la hauteur de 160 mm entre les brides de fixation du doseur et le bord du réservoir, pour éviter le risque de voir le combustible s'écouler hors du réservoir. L'idéal est de positionner le clapet du doseur au centre du réservoir. En tout état de cause, il ne faut pas que le clapet du doseur soit à moins de 100 mm d’une paroi quelconque du réservoir.
Les consoles doivent être solidement fixées au mur ou à un support équivalent. Le doseur est placé dans la position voulue en utilisant les points d’ancrage les plus appropriés et les vis fournies.
Dimensions :
| Repère | Unité | ||
| Référence Article | ADV34001013 | ||
| Poids | kg | 1,6 | |
| Distance maximal du mur au bord du doseur | A | mm | 608 |
| Longueur des consoles | B | 580 | |
| Largeur du dispositif | C | 322 | |
| Hauteur du doseur | D | 399 | |
| Hauteur du bas des consoles au clapet du doseur | E | 111 | |
| Largeur du doseur | F | 267 | |
| Distance de réglage des vis support | G | 29 | |
