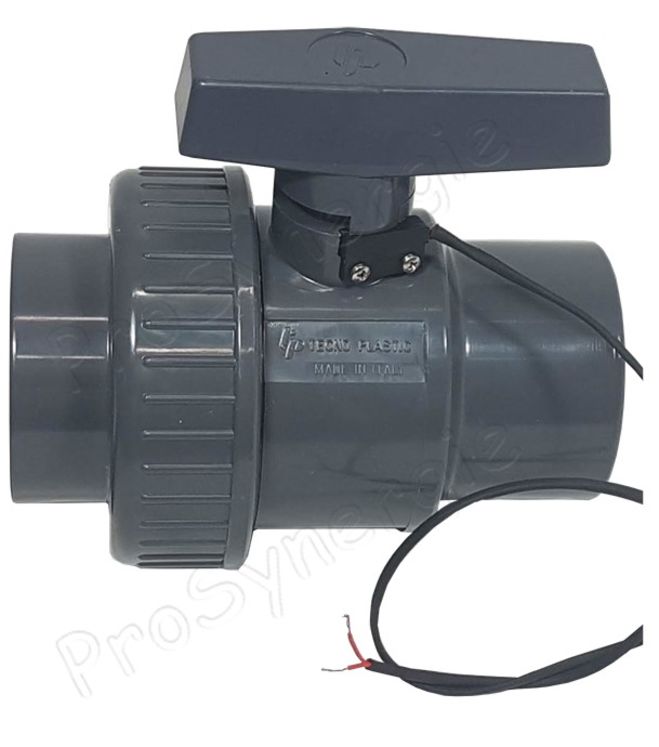

Vanne PVC à boisseau sphérique avec contact de position (câble long. 500 mm) raccordement Ø 50 mm - pour système d´extraction pneumatique de granulés
Elle est munie d'un contact (normalement fermée dans le cas où elle est passante)
| d (mm) | DN (mm) | PN (bar) | SP | Poids (Kg) | S (mm) | A (mm) | L2 (mm) | H (mm) | M (mm) | Z (mm) | X (mm) | L1 (mm) |
| 63 | 50 | 16 | 16 | 0,89 | 23 | 115 | 169 | 103 | 66 | 93 | 86 | 38 |
La vanne de sectionnement manuelle avec micro-interrupteur est conçue pour l'interception du flux d'air dans les systèmes de transport pneumatique de biocombustibles, sa tâche est d'ouvrir et de fermer manuellement certaines sections de tuyauterie ayant une pression positive et négative.
Elle peut être utilisé pour fermer des branches de tuyaux qui ne doivent pas être utilisées, ou pour interrompre le flux d'air, même partiellement dans une certaine section de canalisation.
Elle ne peut pas être installé sur des sections de tuyau où des particules solides les traversent, elle doive seulement être installée sur des conduites avec de l'air ou tout au plus de l'air avec une certaine quantité de poussières à l'intérieur et les principaux objectifs pour lesquels la vanne a été conçue sont :
- la gestion de multiples voies d'aspiration destinées à différents silos ou différentes unités de dosage.
- la gestion unifié de systèmes de transport de carburant et d'aspiration des poussières.
La vanne est en matériau antichoc et résistant à l'usure, elle est équipée de raccords PVC collés de diamètre F 50 mm équipés d'un raccord à vis spécial.
La vanne est équipée d'un micro-interrupteur qui identifie de manière autonome la position du bouton (débit fermé ou ouvert) avec la vanne ouverte le contact du micro-interrupteur est ouvert tandis qu'avec la vanne fermée le contact est fermé.
- Charge maximale de avec Teed et 0,5A
- Maximum puissance commutable 10 W
- Tension maximale applicable 50 V
- Poids 0,55 kg
