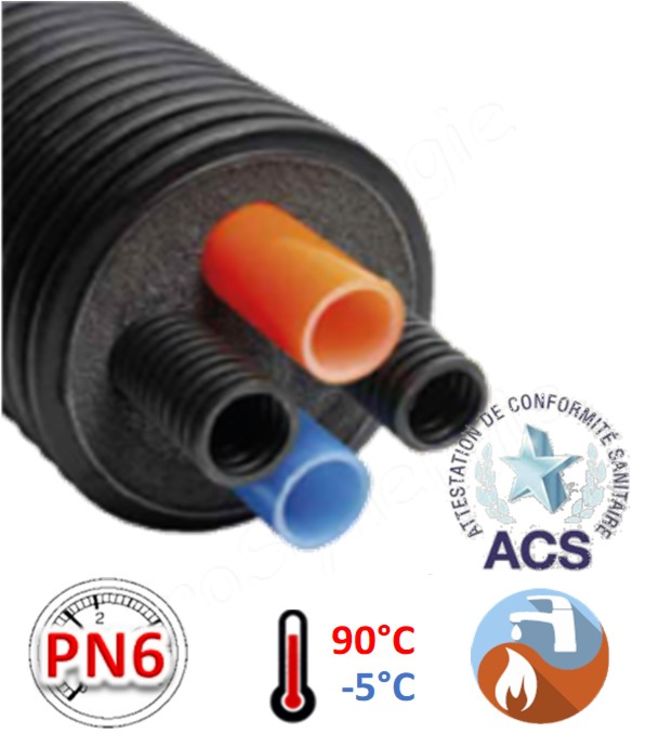

Tube quadruple flexible pré-isolé (à enterrer) Chauffage/Sanitaire/Electricité (multi Energie) TERRAFLEX PN6 et Gaine ICTA
Canalisation quadruple
Système de canalisation pré-isolée, très flexible, combinant 2 tubes chauffage et 2 tubes sanitaires dans la même gaine extérieure, principalement utilisé pour le transport de l’eau de chauffage et de l’eau chaude sanitaire dans des réseaux enterrés permettant de relier la production de chaleur à ses points d’utilisation.
Les tubes caloporteurs sont fabriqués en polyéthylène réticulé PER-a avec une barrière anti-oxygène orange pour le chauffage aller et une barrière anti-oxygène bleue pour le chauffage retour ; les tubes sanitaires sont colorés en blanc.
L’isolation thermique se compose de plusieurs couches de mousse en Polyéthylène réticulé micro cellulaire avec une structure alvéolaire fermée, totalement étanche à l’eau. Cette isolation se caractérise par sa durabilité, sa valeur d’isolation constante dans le temps, et son élasticité permanente maximisant et maintenant l’épaisseur des couches d’isolant, même après plusieurs cintrages.
La gaine extérieure en PE-HD à double paroi ondulée protège le système de canalisations pré-isolées des chocs et des infiltrations d’eau et ceci en conservant au système une flexibilité maximale.
| Gaine extérieur | Tube colaporteur PER-A | PER-A | Rayon de cintrage | Puissance calorifique | Valeur U | ||
| N° Article | d ext(mm) | d ext x s (mm) | d ext (mm) | (m) | KW* | (m/s) | (W/(mK)) |
| 28967 | 140 | (2x) 32 x 2,9 / 32 / 25 | 2 x 26,2 / 25 / 18 | 0,40 | 30-60 | 0,6-1,3 | 0,262 |
| 28968 | 160 | (2x) 40 x 3,7 / 40 / 40 | 2 x 32,6 / 32 / 32 | 0,60 | 40-100 | 0,6-1,5 | 0,286 |
* Puissance en KW pour le tube caloporteur (à une T eau de 60°C avec un ∆T de 20°C)
• Tubes caloporteurs chauffage : PER-a / SDR11 / PN6
• Tubes caloporteurs sanitaire : PER-a / SDR7,4 / PN10
• Barrière anti-oxygène conforme à la norme DIN 4726 pour les tubes chauffage
• Température maxi du fluide :+ 95 °C
• Mousse isolante en PER : absorbtion d’eau < 1% (ISO 2896)
• Longueur des couronnes,pour tous les diamètres : 100 m
• Conception en accord avec la norme européenne EN 15632-3
• Fabrication exempte de CFC
Normes : Certificat ACS NF EN 156932-14&3
