Tuyaux de poele émaillés - Cotes des éléments de conduit de raccordement et dimensions des déviations
Côtes des différents éléments de conduit de fumée émaillé et calcul des dévoiements

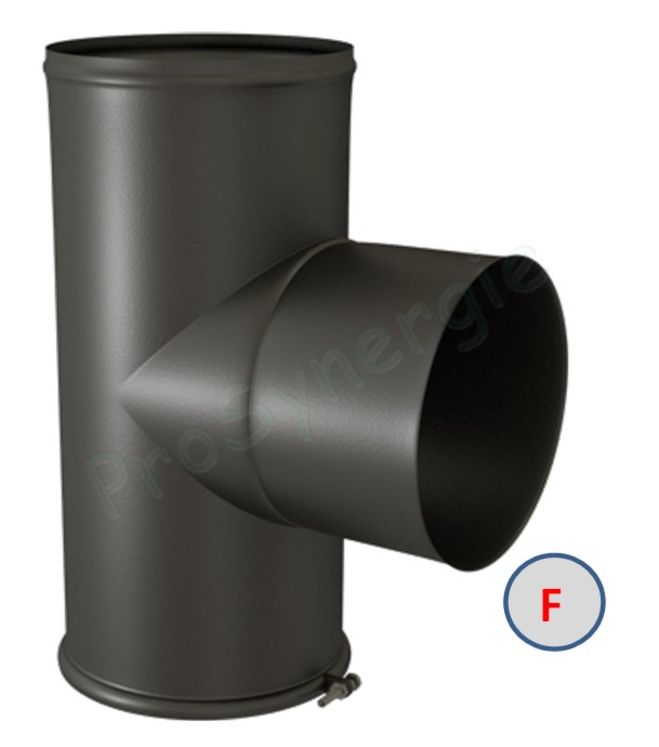

Les grandeurs H, H2, E et E2 sont indiquée sur l'image ci-dessus.
Ø Conduit | 97 | 111 | 125 | 130 | 139 | 150/153 | 180 | 200 |
H | 300 | 330 | 300 | 300 | 300 | 300 | 380 | 380 |
H2 | 150 | 165 | 150 | 150 | 150 | 150 | 190 | 190 |
E | 118,5 | 125,5 | 132,5 | 140 | 144,5 | 150 | 165 | 175 |
E2 | 70 | 70 | 70 | 75 | 75 | 75 | 75 | 75 |
