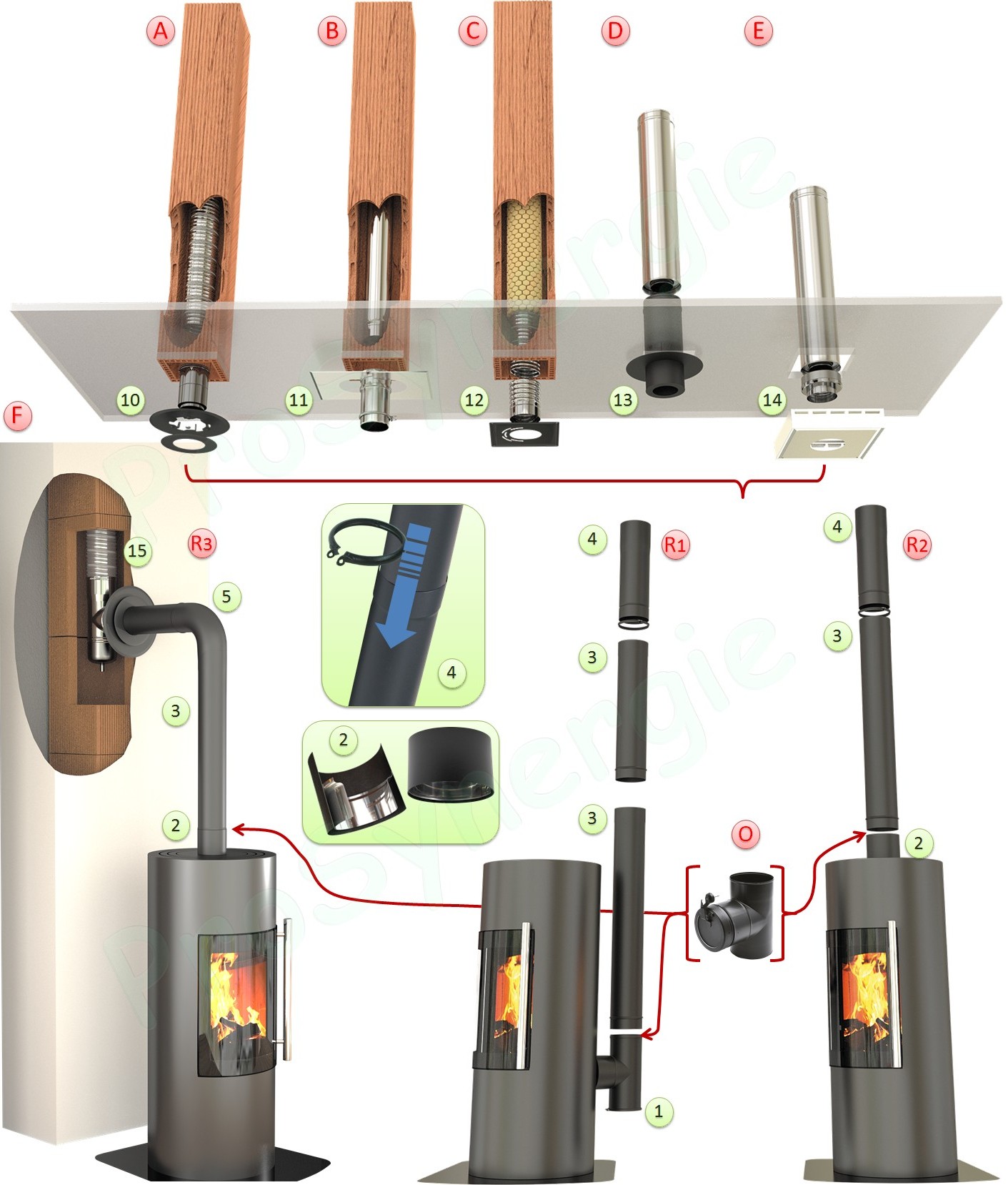

Suivant la configuration du poêle, avec une sortie de fumée par dessus ou par derrière, nous aurons les raccordements suivants :
| N° | Raccordement sur Poêle |
Branchement au conduit de fumée | Eléments principaux |
| R1 | A l'arrière | Plafond | Té de fumée, quelques tuyaux (conduits émaillés) et un tuyau coulissant au-dessus |

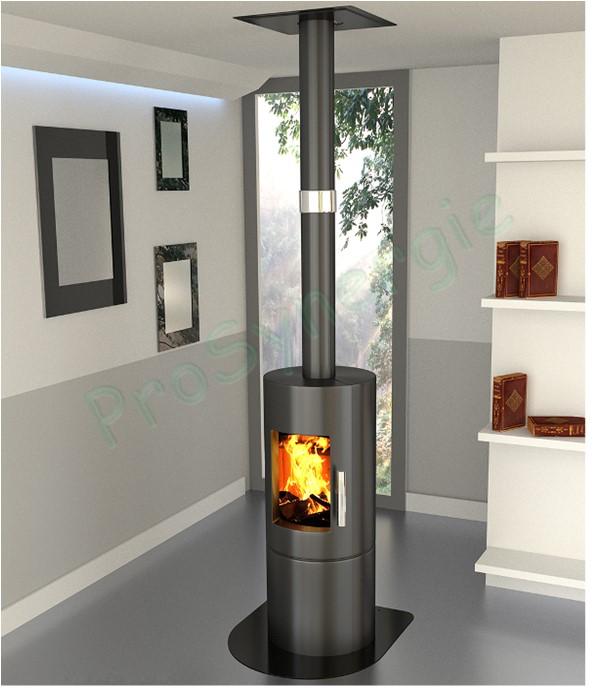

| R2 | Au-dessus | Plafond | Raccord Anti-Bistre, quelques tuyaux (conduits émaillés) et un tuyau coulissant au-dessus |
| R4 (non représenté) | A l'arrière | Mural | Té de fumée, quelques tuyaux (conduits émaillés) et un coude à 90° |

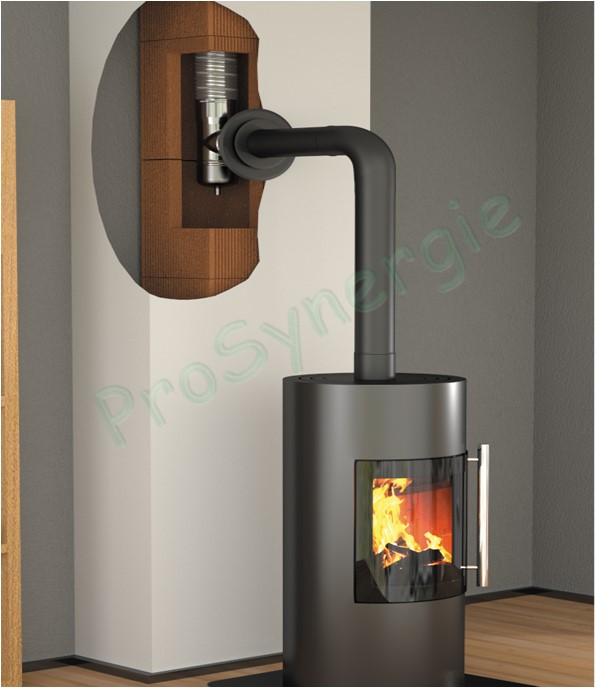

| R3 | Au-dessus | Mural | Raccord Anti-Bistre, quelques tuyaux (conduits émaillés) et un coude à 90° |

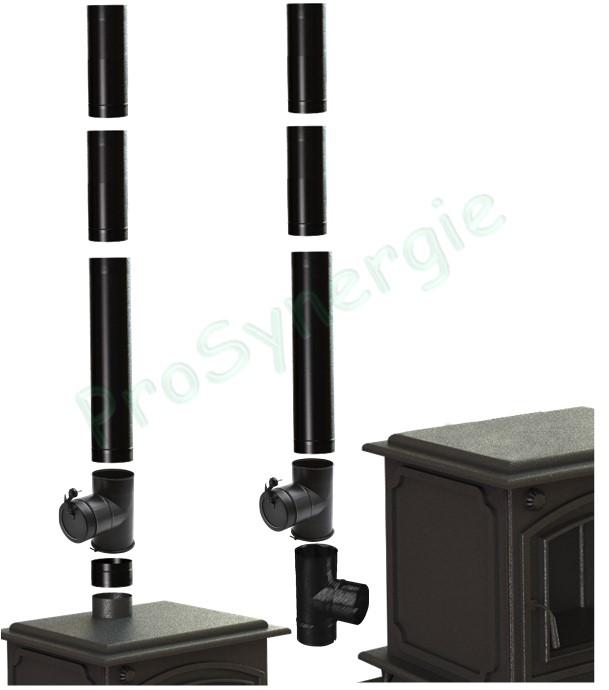

| O | Option dans tous les cas avec rajout d'un modérateur de tirage monté sur un Té | ||
Ce raccordement pourra se faire sur les différents types de conduits de cheminée ; la liste n'est pas exhaustive :
| N° | Conduit de cheminée* | Tubage |
| A | Maçonné* | Flexible inox "double-peau" |
| B | Maçonné* | Rigide Inox |
| C | Maçonné* | Flexible inox "double-peau" isolé |
| D | Conduit double paroi inox isolé | |
| E | Conduit double paroi inox isolé | |
| F | Maçonné* | Flexible inox "double-peau" |
* Conduit de cheminée en Boisseaux de terre cuite, cheminée de campagne en moêllons, etc… Vérifier son étanchéité et se référer au DTU 24.1 pour vérifier sa conformité.
Le type de raccordement du poêle au conduit de fumée sera choisi en fonction du conduit de cheminée et de l'esthétique souhaitée. Pour un même type de conduit de cheminée, plusieurs raccordements sont souvent possibles.
Voici quelques exemples les plus courants :
| N° | Raccord | Finition | Commentaire sur le raccord |
| 10 | Raccord série TEN123 à ergots | Plaque de propreté ronde noire | Raccordement sur toutes marques de flexibles |
| 11 | Raccord série TEN814 | Plaque de finition inox | |
| 12 | Raccord série TEN123 ou TEN881 à visser | Plaque de finition noire (pour raccord à visser) | Uniquement sur Flexible TEN LISS |
| 13 | Conduit de finition Duoten | Rosace Duoten | Pour conduits Duoten |
| 14 | Raccord "Simple/Double" Duoten | Cache Conduit Carré | Pour conduits Duoten |
| 15 | Té de tubage | Plaque de propreté ronde noire | Raccordement sur toute marque de flexibles |
| N° | Désignation | Information |
| 1 | Té de poêle | Muni en général d'un tampon en partie inférieure et d'un piquage Femelle permettant de se raccorder directement sur la buse du poêle |
| 2 | Raccord Anti-Bistre | Raccord Femelle / Femelle avec bavette inox intérieur afin que l'écoulement éventuel de condensats se fasse à l'intérieur du poêle |
| 3 | Tuyaux Emaillés (ou tuyaux de Poêle) |
A monter côté Femelle (partie emboîture) en haut et Mâle en bas. En général ces tuyaux sont recoupables, avec les précautions qui s'imposent pour éviter les éclats d'émail. |
| 4 | Tuyaux Email Coulissant | Permet de réaliser un élément télescopique avec un autre tuyau. Une fois mis en place, la bague de blocage va le maintenir. Permet un démontage facile du conduit notamment pour le ramonage. |
| 5 | Coude 90° |
