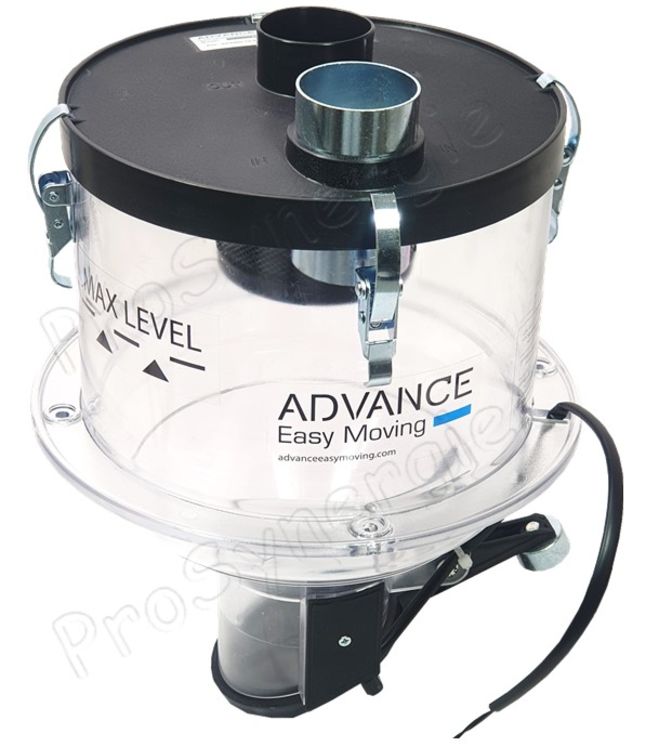

Dispenser - Doseur automatique à clapet (livraison gravitaire) transfert pneumatique de granulés dimensions ØxH = 281x381 mm 5,2 litres raccordement Ø 50 mm

Marque : Advance
Référence : ADV34001001
Advance
Ce distributeur ou doseur a pour fonction de libérer gravitairement du système de transfert pneumatique les granulés ou matières à transférer par l'intermédiaire de sa trappe inférieure.
Une fois le remplissage de celui-ci fait (niveau "maxi" approché), le poids de la matière contenue, conjugué avec l'arrêt du cycle de transfert (repressurisation du système), permet l'ouverture de cette trappe jusqu'au vidage complet du doseur.
Ce distributeur, très simple à installer, peut-être utilisé sur une grande diversité d'installations ou d'appareils (réservoirs fournis dans ou avec les chaudières à granulés).
Fabriqué en matière plastique ignifuge, il est donc absolument sécurisé.
Cet accessoire est indispensable pour un fonctionnement automatique de transfert par dépression.
En savoir plus

Description :

  • Commode à installer, il peut être utilisé sur une grande diversité de réservoirs fournis avec les chaudières.
  • Un gabarit de perçage et montage est fourni dans le colisage.
  • Interrupteur magnétique pour signaler le vidage du combustible.
  • Raccord pour tube en PVC diamètre 50.

Dimensions :

Repère Correspondance
1 Couvercle
2 Garniture couvercle
3 Corps en Polycarbonate
4 Collerette de fixation
5 Porte de déchargement du combustible
6 Filtre grillagé
7 Vis de serrage du filtre
8 Crochet de fermeture et fixation du couvercle
9 Contact d'ouverture 'REED'
10 Couvercle du contact
11 Aimant
12 Contre poids de la porte de vidage
E Entrée du granulé (depuis le stockage)
S Sortie d'air (vers la centrale)

Poids Kg 1,65
Ø Raccordement mm 50
Capacité litres 5,2
Mesure A mm 381
Mesure B 184
Mesure C 281
Mesure D 50
Mesure E 50
Mesure F 270
Mesure G 151
Mesure H 221
Mesure L 445
Mesure N 73
Mesure O 241
Mesure P 241
Mesure Q 43
Mesure R 108
Degré de protection IP 44
