Ce raccord mâle a pour fonction de permettre le raccordement de deux conduits de ventilation (rigide ou souple).
Il est pourvu à chaque extrémité d’une butée (rainure enroulée) qui retient le tube.
Permet le raccordement entre deux conduits.
* Elles sont données à titre indicatif (variable suivant les sources d'approvisionnement). Dans le cas d'une demande précise, nous consulter (nous pouvons fournir une déclaration de conformité)
| Côte d1 (mm) | Côte l (mm) | Côte lp (mm) | Poids (kg) |
|---|---|---|---|
| 80 | 8 | 35 | 0.09 |
| 100 | 8 | 35 | 0.11 |
| 125 | 8 | 35 | 0.14 |
| 160 | 8 | 35 | 0.18 |
| 200 | 8 | 45 | 0.23 |
| 250 | 8 | 45 | 0.34 |
| 315 | 8 | 45 | 0.43 |
| 355 | 9 | 45 | 0.81 |
| 400 | 9 | 55 | 0.79 |
| 450 | 9 | 55 | 0.90 |
| 500 | 9 | 55 | 0.99 |
| 560 | 9 | 55 | 1.10 |
| 610 | 9 | 55 | 1.20 |
| 630 | 9 | 55 | 1.25 |
| 710 | 14 | 55 | 3.30 |
| 800 | 14 | 55 | 3.70 |
| 900 | 14 | 55 | 4.20 |
| 1000 | 14 | 55 | 4.65 |
| 1250 | 14 | 55 | 5.80 |
Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.
Etanchéité à réaliser :
Fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre)
Tout les tubes et raccords doivent être nettoyé.
Pour le raccourcissement des conduits, Coupez chaque conduit avec un angle droit, et ébavurez le conduit raccourci.
Pour le montage des raccords, il convient de :
Le tableau ci-dessous indique le nombre requis de vis ou rivets aveugles étanches à la pression en fonction du diamètre du conduit :
| Ø conduit (mm) | Ø minimum des vis autoforeuses | Nombre de vis |
|---|---|---|
| 80 à 125 | 3.2 | 2 |
| 140 à 250 | 3.2 | 3 |
| 280 à 630 | 3.2 | 4 |
| 710 à 1250 | 4.0 | 12 |

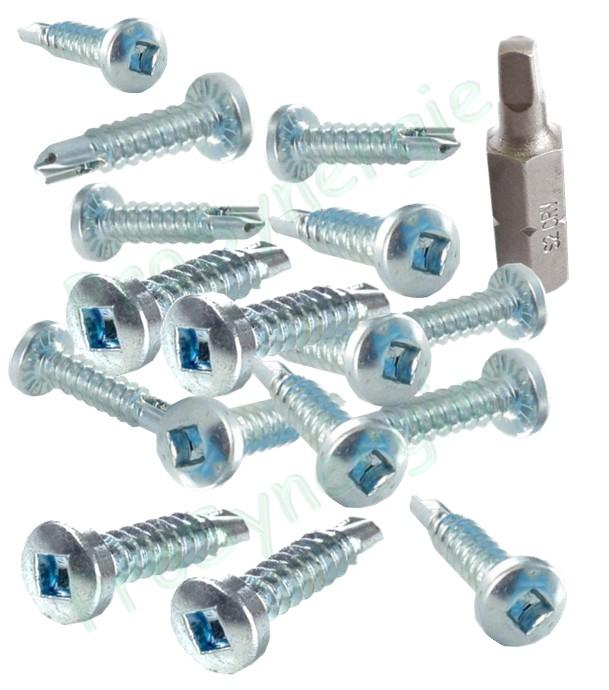

Utilisez des vis autoforeuses ou des rivets aveugles avec un serrage efficace pour limiter les fuites de pression, et aussi courts que possible.
Répartissez les uniformément à 10-15 mm de l’extrémité du conduit, et évitez d’endommager les joints en caoutchouc en assurant le montageanches.
En cas de mauvais montage, de défaut d'étanchéhité, rebouchez les trous avec un mastic adapté.
