Raccordement d´un poêle à granulés étanche (fumée et air comburant)
Liste non exhaustive des différents types de raccordements de poêles à granulés de bois (pellets) étanches sous Avis Technique.
Systèmes individuels d'amenée d'air comburant et d'évacuation des produits de combustion, sous Avis Technique, raccordés à des appareils étanches à granulés de bois. Le CSTB a publié un Cahier des Prescriptions Techniques communes auquel il est conseillé de se référer.
Définition d’une installation « étanche »
Une installation est "étanche" lorsque l'appareil est indépendant pour son fonctionnement (apport d'air comburant) de l'air intérieur du logement ou du local. Cela nécessite l'installation d'une amenée d'air spécifique combinée ou pas au conduit de fumée.

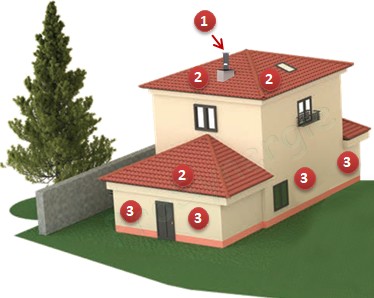

Les trois zones de débouché du conduit concentrique (air et fumée)
Différentes zones d'implantation d'un Terminal d'évacuation des fumées
 |
Débouché : 1 : Sur souche existante 2 : Sur toiture 3 : Murale |

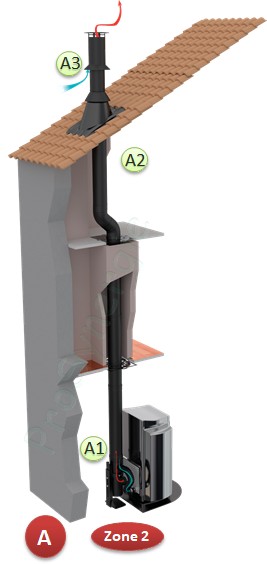

A - Conduit concentrique du poêle à la sortie toiture
 |

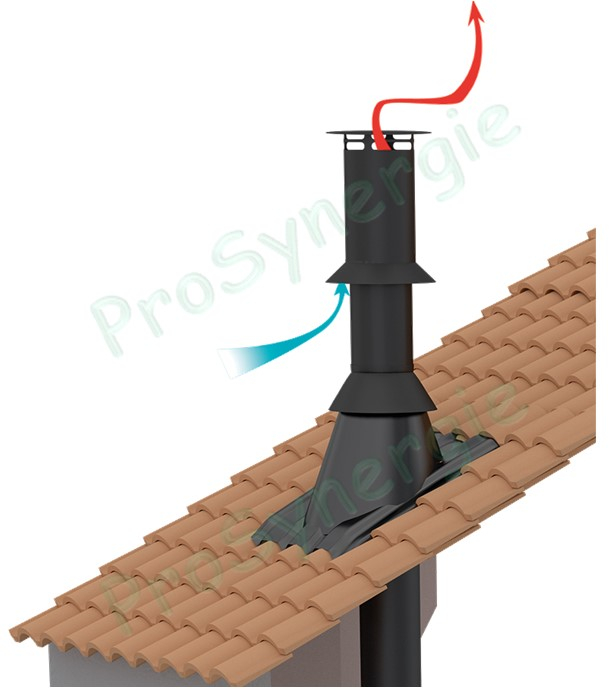

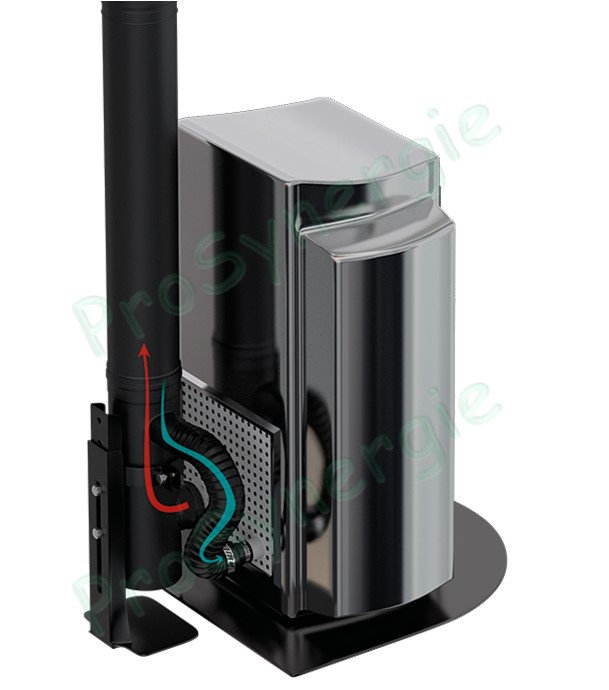

A3 : Sortie toiture verticale (terminal) en Zone 2 A2 : Montée dans la pièce de chauffe, traversée des planchers, étages et / ou combles (écart au feu de 10 cm à respecter) A1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant |

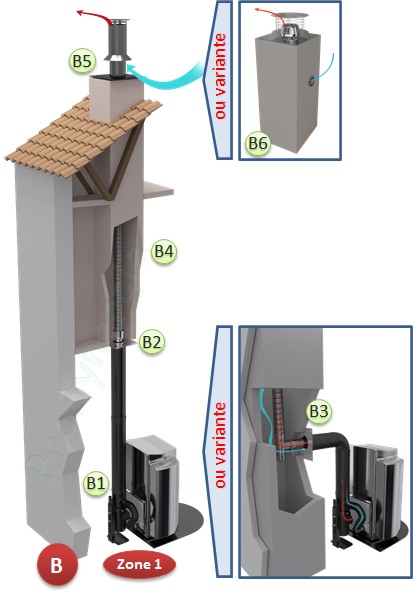

B - Conduit concentrique et raccordement au plafond sur conduit de cheminée existant
 |

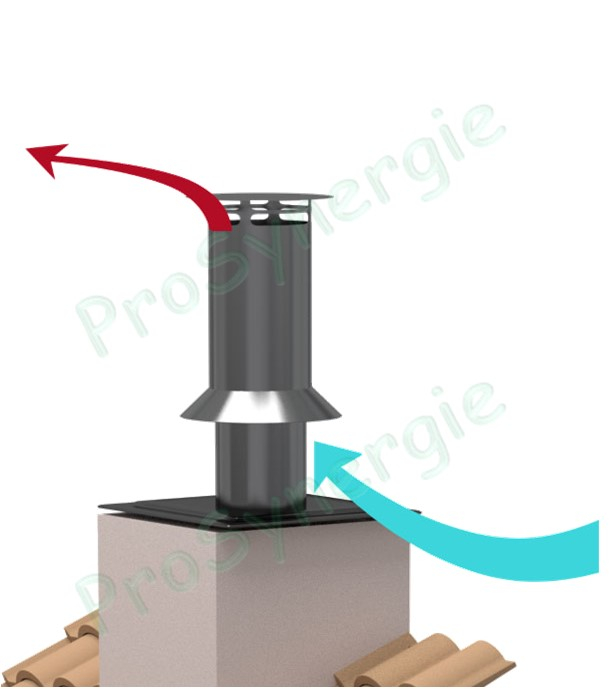

B6 : Idem B5 mais prise d'air sur la maçonnerie B5 : Terminal sur souche de cheminée en Zone 1. B4 : Tubage du conduit de cheminée. B3 : Idem B2, mais raccordement sur un té de tubage. B2 : Raccordement du conduit concentrique sur le conduit de cheminée existant B1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant |

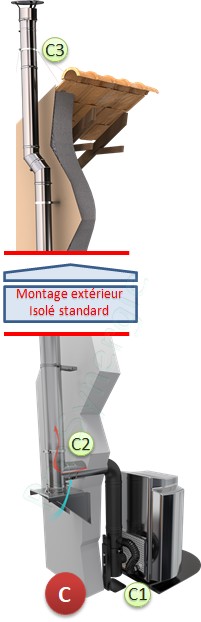

C - Conduit concentrique, sortie murale et raccordement extérieur à un conduit isolé double paroi
 |
C3 : Conduit double paroi isolé classique en montage extérieur (selon DTU 24.1). C2 : Raccordement sur conduit de fumée isolé double paroi pour la partie fumée et prise d'air. C1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant. |

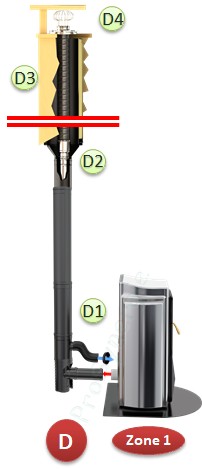

D - Conduit Conduit concentrique et raccordement au plafond sur conduit isolé double paroi de grand diamètre (230/280)
 |
D4 : Terminal (avec prise d'air et sortie de fumée) en Zone 1. D3 : Souche de cheminée préfabriquée avec tubage isolé double paroi et flexible. D2 : Raccordement sur conduit de fumée isolé double paroi intérieur 230 / extérieur 280 mm : D1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant. |

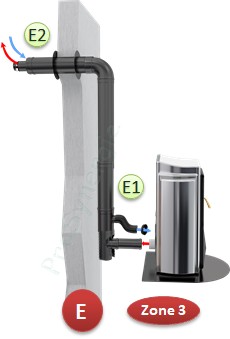

E - Conduit Conduit concentrique et sortie murale
 |
E2 : Terminal Horizontal mural (avec prise d'air et sortie de fumée) en Zone 3. E1 : Raccordement à l'arrière du poêle (ou au-dessus) des fumées et de l'apport d'air comburant. |

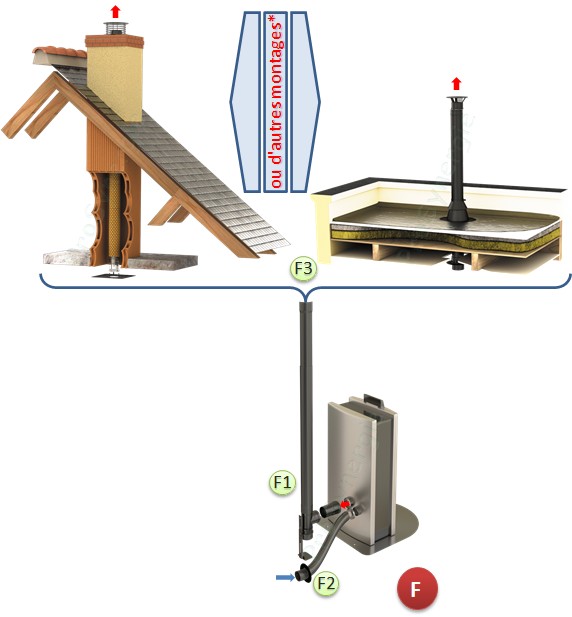

F - Conduit Conduit simple et raccordement au plafond sur conduit standard - Raccordement air extérieur
 |

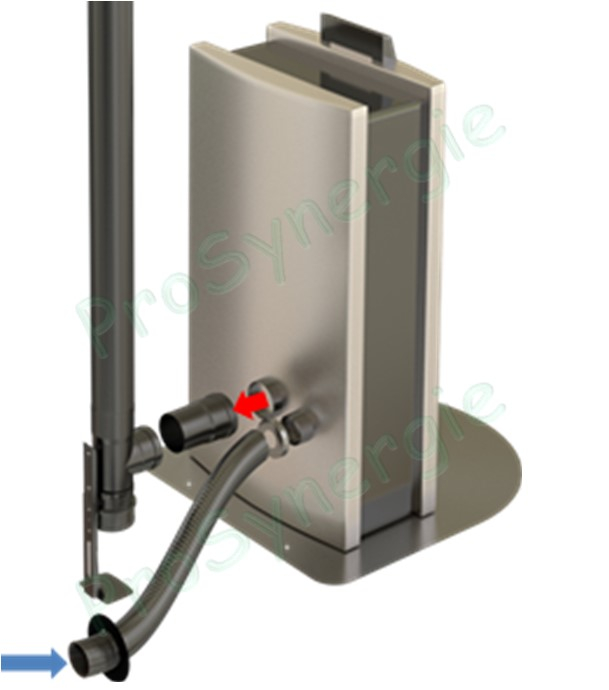

F3 : Raccordement des fumées selon montage habituel, en fonction du type de construction, selon DTU 24.1 (voir * sur le schéma). F2 : Prise d'air extérieure (passage mural ou sol). F1 : Raccordement des fumées. |
