Description
Ce générateur fait partie d’une nouvelle génération d’onduleurs de soudage conçus par le fabricant. Cet appareil utilise les techniques les plus modernes de l’électronique de puissance en utilisant le principe d’onduleur à IGBT, ce qui permet:
- une réduction considérable du poids et de l’encombrement,
- le contrôle dynamique et la régulation du courant de soudage,
- la protection intrinsèque des composants de puissance pendant sa connexion aux générateurs,
- une grande puissance dans un petit volume avec une diminution importante de la consommation.

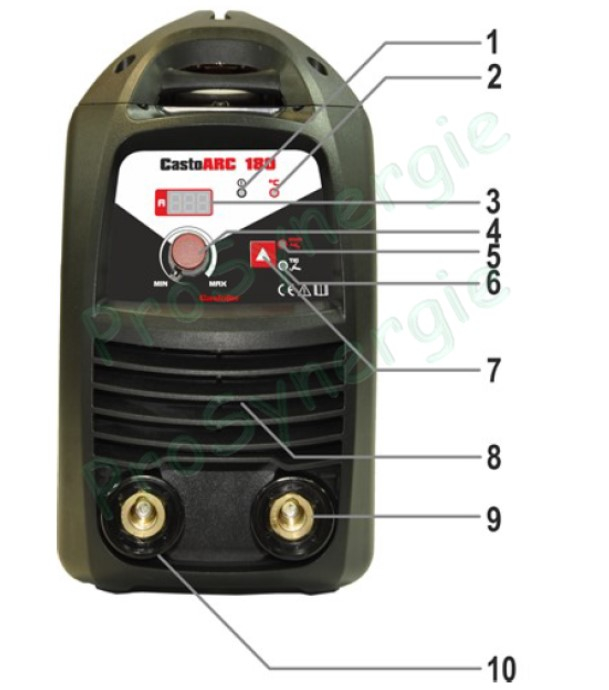

Description
- 1 Voyant machine sous tension
- 2 Voyant de sur chauffage – Déconnecte la machine en cas de chauffage par surcharge
- 3 Afficheur courant de soudage
- 4 Bouton de réglage du courant
- 5 Voyant de soudage MMA
- 6 Voyant de soudage LIFTIG
- 7 Touche de sélection MMA/ LIFTIG (Contact)
- 8 Sortie de l’air de ventilation
- 9 Prise rapide (positif)
- 10 Prise rapide (Tig torche - négatif)

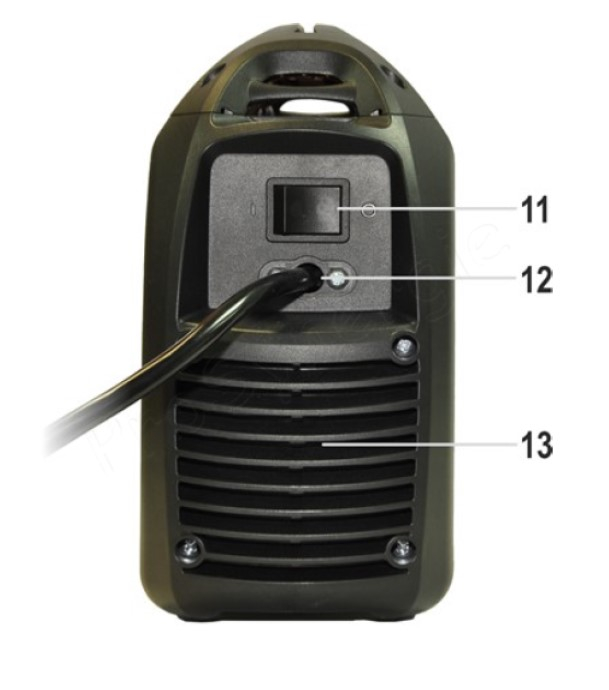

- 11 Interrupteur général
- 12 Câble d’alimentation
- 13 Entrée de l’air de ventilation
Caractéristiques Techniques
| Grandeur |
Unité |
Valeur |
| PRIMAIRE |
|
|
| Alimentation monophasée |
V |
230 V (±10%) |
| Fréquence |
Hz |
50/60 |
| Courant primaire Max. |
A |
34 |
| Puissance absorbée Max. |
KVA |
7,82 |
|
|
|
| SECONDAIRE |
|
|
| Tension á vide |
V |
|
| Réglage du courant de soudage |
A |
20 - 180 |
| Facteur de marche |
A |
20% 180 |
| Facteur de marche à 60% |
A |
105 |
| Facteur de marche à 100% |
A |
80 |
|
|
|
| Classe de protection |
|
IP 21S |
| Classe d’isolement |
|
F |
| Poids |
Kg |
5,6 |
| Dimensions |
cm |
15,4 x 29,3 x 39,4 |
