Positionnement des terminaux (sortie) de fumée concentriques (raccordement d´un appareil à pellet, fioul, gaz, bois...)

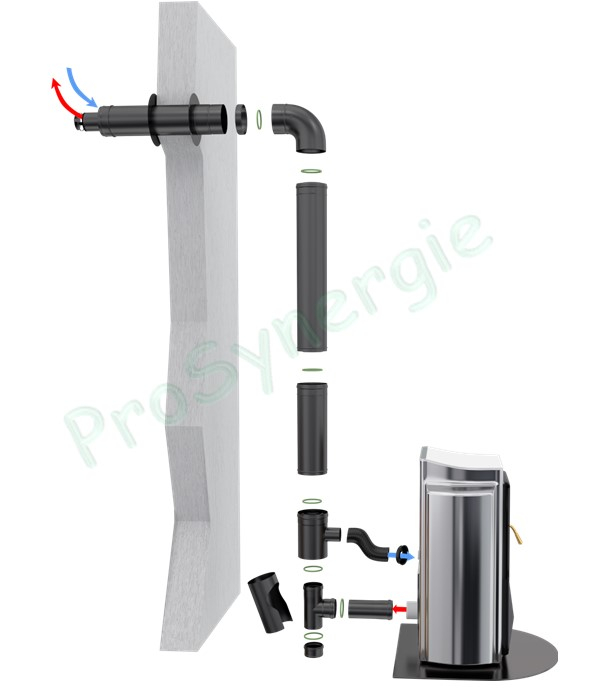

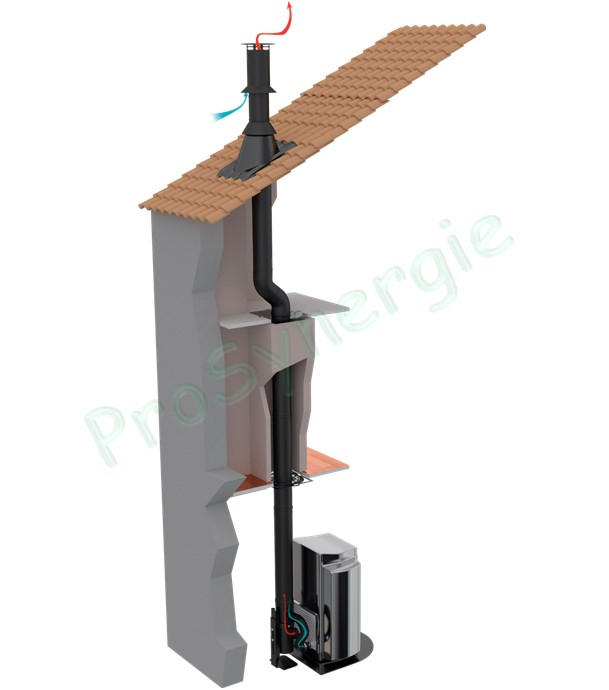

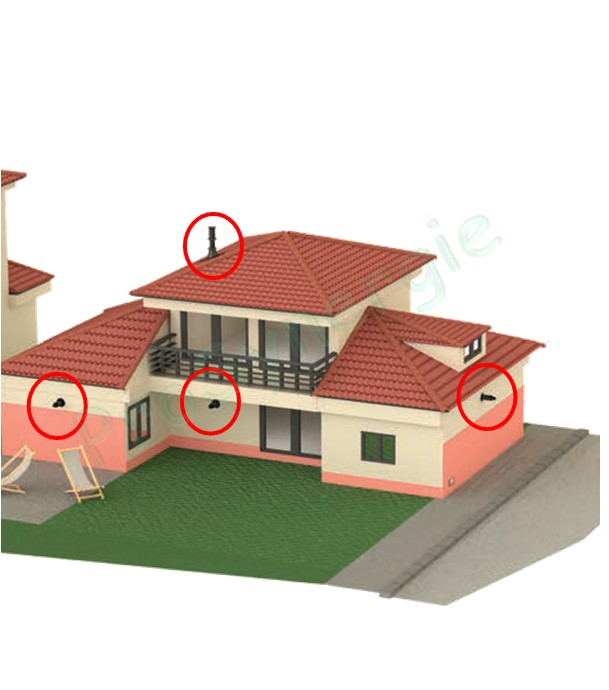

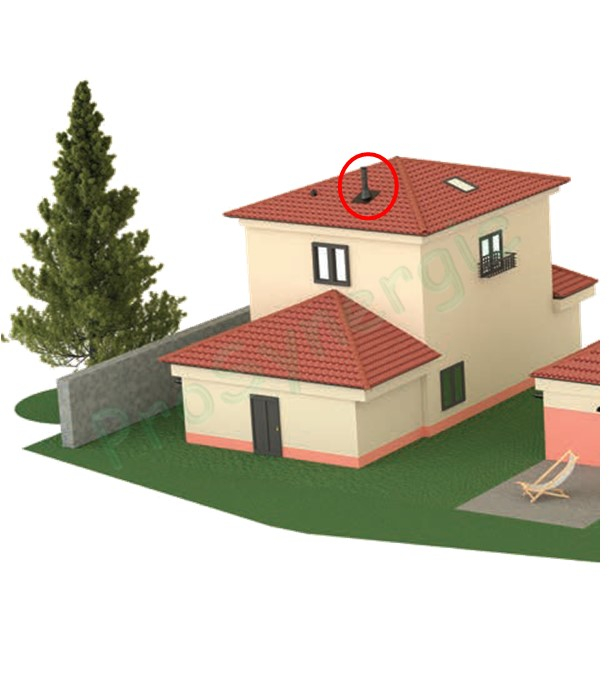

Voici les différentes possibilités de positionnement de terminaux de raccordement pour rejet de fumée et prise d'air pour poêle à granulés étanches*
* => Le terme "ETANCHE" pour les poêles à pellets ( granulés) est précisé par le Fabricant du poêle, donc respectant l'avis technique figurant au Cahier des Prescriptions tehniques Communes N°3708 V du CSTB ( Voir ci-dessous)
Règles d'implantation des terminaux
Règles d’implantation des terminaux d'appareils étanches à granulés de bois sous Avis Technique Conformément au Cahier des Prescriptions Techniques Communes du CSTB n°3708 V2

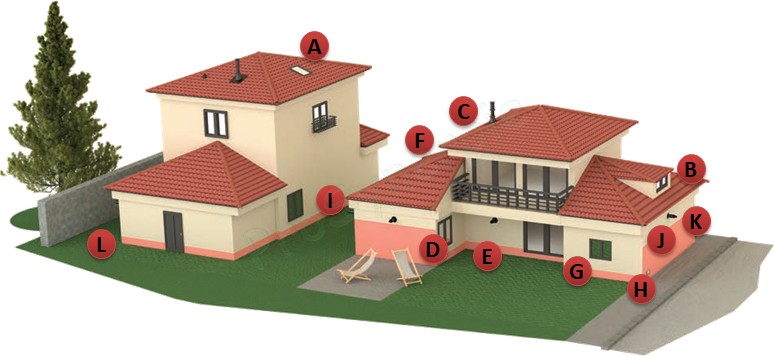

Description des positions
| Schémas et cote | Zone d'interdiction et distances à respecter |
 |
Zone d’interdiction par rapport à une fenêtre de toit ou une entrée d’air |
 |
Zone d’interdiction par rapport à un ouvrant en toiture |
 |
Distance à la limite de propriété et à une habitation voisine - d > 3 m par rapport à la limite de propriété avec une habitation voisine - d > 6 m par rapport à la limite de propriété en l’absence d’habitation voisine - d > 6 m par rapport à une habitation voisine avec entrée d’air ou ouvrant en façade |
 |
Par rapport à un angle rentrant, zone d’interdiction avec un mur adjacent contigu à un ouvrant |
 |
Zone d’interdiction par rapport à un angle rentrant |
 |
Distance à un pignon de la même habitation - d > 4 m - d > 1 m en l’absence d’ouvrant ou d’entrée d’air |
 |
Zone d’interdiction par rapport au sol Zone d’interdiction par rapport à un ouvrant |
 |
Zone d’interdiction par rapport à un ouvrant en toiture |
 |
Distance minimale par rapport à une habitation voisine - d > 6 m par rapport à la façade d’une habitation voisine - d > 3 m par rapport à la façade d’une habitation voisine sans ouvrant, ni entrée d’air |
 |
Extrémité du terminal en façade par rapport au sol extérieur |
 |
Zone d’interdiction par rapport à un débord de toit |
 |
Distance minimale à un obstacle - Distance minimale à la limite de propriété - d > 3 m par rapport à tout obstacle (mur, haie,…) - d > 3 m par rapport à la limite de propriété avec une habitation voisine - d > 6 m par rapport à la limite de propriété en l’absence d’habitation voisine |
Produits Complémentaires
Ten

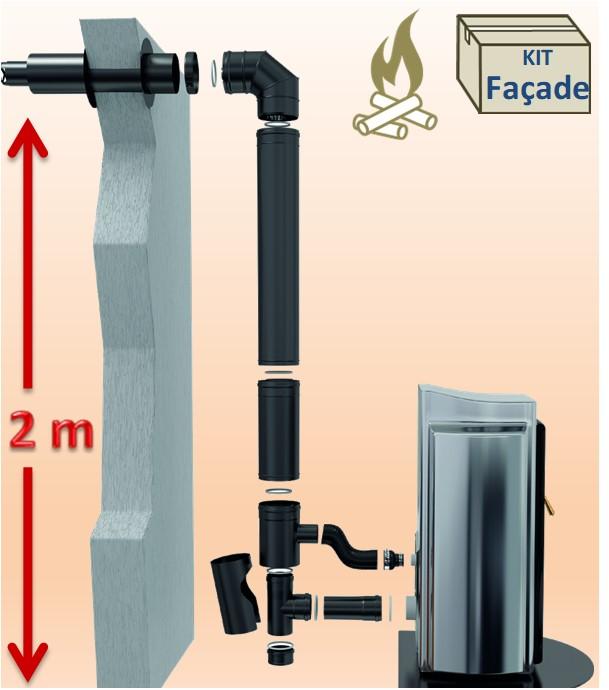

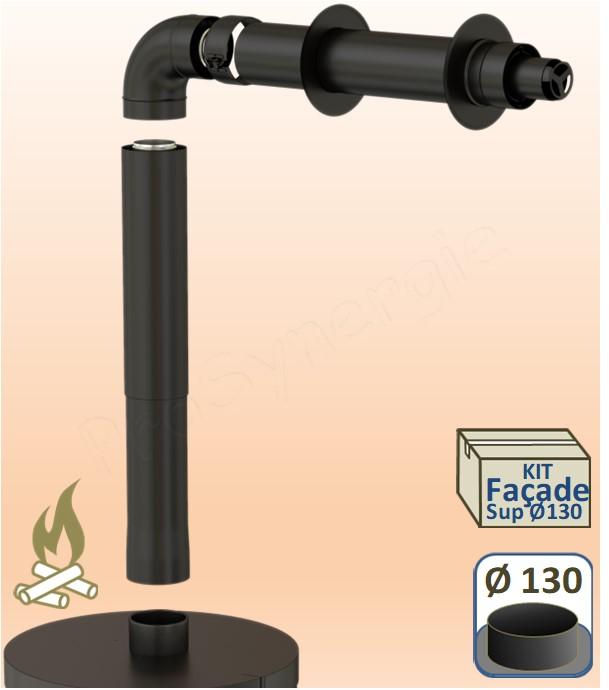

Kit raccordement façade Pellet concentrique - Øint/ext. 80/125 mm - Raccordement 80/130 mm dessus
à partir de
405,81 €HT
Ten

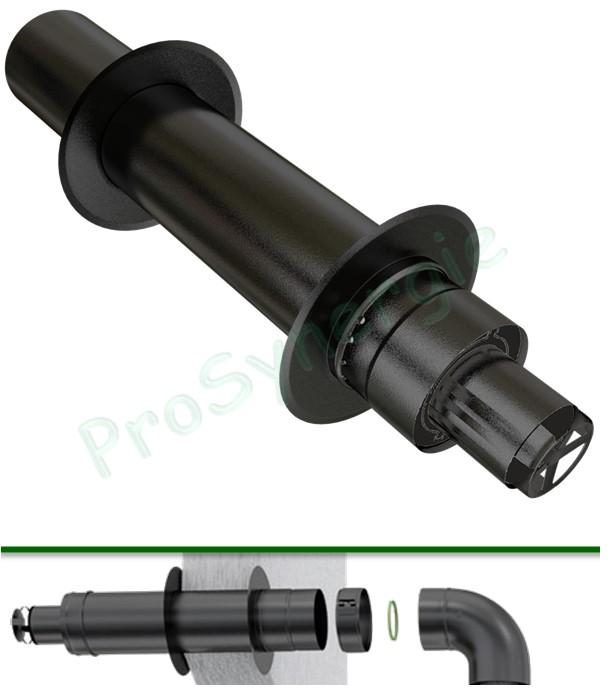

Terminal horizontal concentrique Bioten Ø 80/125 ou 100/150 mm (+ 2 rosaces de finition murale)
