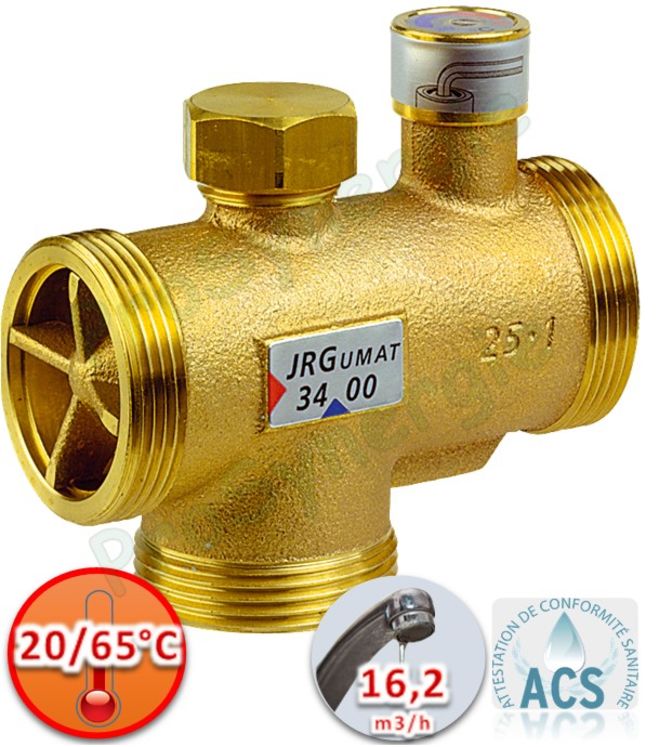

Mitigeur thermostatique centralisé JRGUMAT - JRG Robinetterie (+GF+)

Marque : Prosynergie
Référence : SITE000936
Procure de l´eau mitigée à température constante
Grande précision de réglage
Fonctionne sans apport d'énergie extérieure
Sécurité anti-brûlure
Économise l´eau et l´énergie
Augmente le confort et la sécurité des installations d'eau chaude
Appro. prévu sous 4 à 10 jours
à partir de
/ Pièce
-
+ d'éco-contribution
En savoir plus

Mitigeurs thermostatiques pour installations collectives avec Température mitigée réglable.

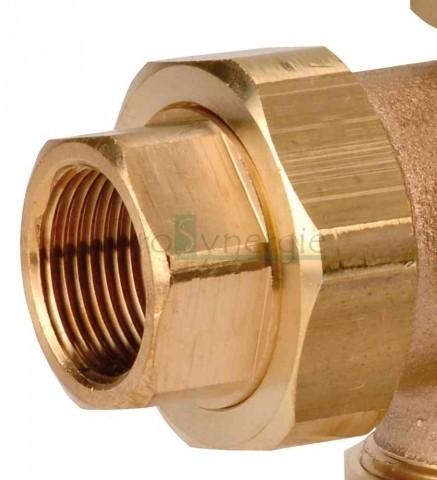

Corps bronze, Raccordement intégré pour le retour de boucle (sauf Ø 1/2").

Description et fonctionnement :

Le mitigeur (vanne mélangeuse) JRGUMAT est un mélangeur à trois voies à régulation proportionnelle de conception ouverte.

(Suivant Schéma de fonctionnement) La température de l‘eau mitigée est transmise au thermostat A qui la compare avec la valeur préréglée. Si la température de l'eau mitigée ne correspond pas à la température préréglée, un changement de volume intervient dans le thermostat A, ce qui régule le tiroir B par la tige C, jusqu'à ce que la température de l'eau mitigée corresponde à la température préréglée.

Cet appareil ne peut mitiger l'eau qu'au moment où elle est soutirée. Le mitigeur JRGU-MAT ne peut donc pas assumer des fonctions telles que celles de vanne de retenue, de vanne de blocage ou de régulation de débit de circulation. Pour celles-ci, il y a lieu de poser les appareils adéquats.

A - Thermostat
B - Tiroir de vanne en bronze traité
C - Tige en acier au chrome nickel

  1. Corps en bronze
  2. Tiroir de régulation en bronze
  3. Vis de réglage en laiton
  4. Arrivée d’eau froide, acier au chrome nickel
  5. Arrivée d’eau chaude, bronze
  6. Circulation, matière synthétique

Température de l’eau chaude :

Afin de garantir le bon fonctionnement du mitigeur JRGUMAT, il faut que la température de l’eau chaude soit d’au moins 5°K au-dessus de la température désirée pour l’eau mitigée. De même, des pressions hydrauliques iden-tiques doivent s’appliquer à l’arrivée d’eau chaude et à l’arrivée d’eau froide, ce qui est assuré dans la mesure où le mitigeur est installé comme l’indiquent nos schémas de montage (voir notice ci-jointe)

Domaine d‘application :

Les mitigeurs JRGUMAT ont fait leurs preuves à des milliers de reprises. Ce sont des vannes de mélange à régulation thermostatique que l’on peut utiliser partout où l’on exige de l’eau mitigée à température constante avec une grande précision de réglage. Par exemple, comme mitigeur central dans les villas individuelles ou les immeubles d’habitation, les hôpitaux, les maisons de retraite ou de repos, les hôtels, les casernes, les douches collectives des centres sportifs, les immeubles industriels ou artisanaux.

Les mitigeurs JRGUMAT servent également à la protection contre les températures excessives dans les installations à énergies alternatives telles que les équipements à énergie solaire, les chauffages à bois, les fourneaux, etc. En raison de leur très grande précision de réglage, les mitigeurs JRGUMAT servent également aux applications spécifiques comme celles d’organes de régulation destinés au maintien d’une température élevée.

Prescriptions de montage :

Le mitigeur JRGUMAT fonctionne dans toutes les positions. Il y a lieu de respecter les prescriptions de montage sur le circuit du chauffe-eau, ainsi que les normes locales en vigueur. Les seuls dispositifs de retenue qui peuvent être montés sont ceux indiqués sur les schémas de montage. Seules peuvent être installées comme dispositifs d’arrêt les vannes à faible perte de charge telles que les robinets obliques et les vannes sphériques.

Les conduites seront rincées minutieusement avant la pose du mitigeur JRGUMAT.

Afin d’éviter tout endommagement du mitigeur JRGUMAT par la chaleur rayonnante, celui-ci sera posé à côté du chauffe-eau en maintenant un écart minimum d’un mètre entre le deux. Si une distance minimale ne peut pas être respectée, il convient d’installer un thermosiphon.

Tableau de carractéristiques :

No. d‘art GN DN Code d2 d3 h1 h2 h3 l l1 l2 °C kg Réglage Débit maxi,
3400.910 Ø ½ 15 641.413 350760501 G 1½8 - - 47 35 90 35 55 5 25 0.570 20 à 30°C 1440 l/h
3400.912 Ø ½ 15 641.413 350760502 G 1½8 - - 47 35 90 35 55 5 40 0.570 30 à 45°C 1440 l/h
3400.914 Ø ½ 15 641.413 350760507 G 1½8 - - 47 35 90 35 55 5 48 0.570 36 à 53°C 1440 l/h
3400.916 Ø ½ 15 641.413 350760503 G 1½8 - - 47 35 90 35 55 5 55 0.570 45 à 65°C 1440 l/h
3400.920 Ø ¾ 20 641.414 350760401 G 1¼ G ½ 32 49 40 100 40 60 5 25 0.650 20 à 30°C 2500 l/h
3400.922 Ø ¾ 20 641.414 350760402 G 1¼ G ½ 32 49 40 100 40 60 5 40 0.650 30 à 45°C 2500 l/h
3400.924 Ø ¾ 20 641.414 350760407 G 1¼ G ½ 32 49 40 100 40 60 5 48 0.650 36 à 53°C 2500 l/h
3400.926 Ø ¾ 20 641.414 350760403 G 1¼ G ½ 32 49 40 100 40 60 5 55 0.650 45 à 65°C 2500 l/h
3400.930 Ø 1 25 641.415 350760301 G 1½ G ¾ 36 51 43 110 43 67 5 25 0.870 20 à 30°C 4000 l/h
3400.932 Ø 1 25 641.415 350760302 G 1½ G ¾ 36 51 43 110 43 67 5 40 0.870 30 à 45°C 4000 l/h
3400.934 Ø 1 25 641.415 350760307 G 1½ G ¾ 36 51 43 110 43 67 5 48 0.870 36 à 53°C 4000 l/h
3400.936 Ø 1 25 641.415 350760303 G 1½ G ¾ 36 51 43 110 43 67 5 55 0.870 45 à 65°C 4000 l/h
3400.940 Ø 1¼ 32 641.416 350760201 G 2 G ¾ 41 75 52 130 52 78 8 25 1.600 20 à 30°C 8000 l/h
3400.942 Ø 1¼ 32 641.416 350760202 G 2 G ¾ 41 75 52 130 52 78 8 40 1.600 30 à 45°C 8000 l/h
3400.944 Ø 1¼ 32 641.416 350760207 G 2 G ¾ 41 75 52 130 52 78 8 48 1.600 36 à 53°C 8000 l/h
3400.946 Ø 1¼ 32 641.416 350760203 G 2 G ¾ 41 75 52 130 52 78 8 55 1.600 45 à 65°C 8000 l/h
3400.950 Ø 1½ 40 641.417 350760101 G 2¼ G ¾ 50 77 58 150 58 92 8 25 2.100 20 à 30°C 12200 l/h
3400.952 Ø 1½ 40 641.417 350760102 G 2¼ G ¾ 50 77 58 150 58 92 8 40 2.100 30 à 45°C 12200 l/h
3400.954 Ø 1½ 40 641.417 350760107 G 2¼ G ¾ 50 77 58 150 58 92 8 48 2.100 36 à 53°C 12200 l/h
3400.956 Ø 1½ 40 641.417 350760103 G 2¼ G ¾ 50 77 58 150 58 92 8 55 2.100 45 à 65°C 12200 l/h
3400.960 Ø 2 50 641.418 350760001 G 2¾ G ¾ 60 85 70 180 70 110 8 25 3.370 20 à 30°C 16200 l/h
3400.962 Ø 2 50 641.418 350760002 G 2¾ G ¾ 60 85 70 180 70 110 8 40 3.370 30 à 45°C 16200 l/h
3400.964 Ø 2 50 641.418 350760007 G 2¾ G ¾ 60 85 70 180 70 110 8 48 3.370 36 à 53°C 16200 l/h
3400.966 Ø 2 50 641.418 350760003 G 2¾ G ¾ 60 85 70 180 70 110 8 55 3.370 45 à 65°C 16200 l/h
