Kit VMC et Groupe EasyHOME Compact Hygro - Version hygroréglable

Description

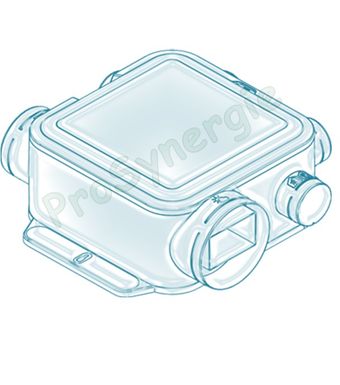

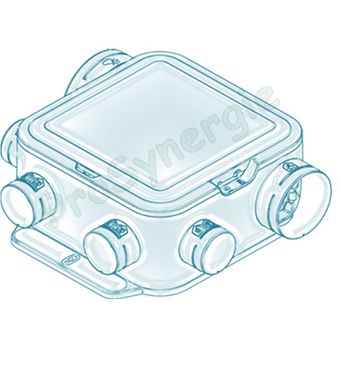

Groupe COMPACT en matière plastique recyclable :

• 1 piquage Ø125 cuisine
• 4 piquages Ø80 sanitaires
• 1 rejet Ø160.

Débits extraits régulés par les bouches hygroréglables en fonction de l'humidité ambiante.

Kits livrés avec bouches hygroréglables Bahia Curve à commande électrique (ELEC).

Version Classic

Moteur AC 1 vitesse.

Version MicroWatt

Moteur EC, basse consommation :

• Version MW (Micro-Watt) : 1 vitesse
• Version HP (Haute Pression) : 2 vitesses correspondant à 2 niveaux de pression, réglable sur site par l'installateur selon les pertes de charge du réseau

Mise en œuvre

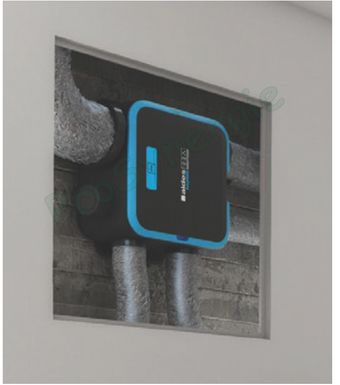

Montage multi-positions : mur, plafond, sol, pente.

Extra-plat < 19 cm

Pictogrammes d'aide au montage inclus sur le groupe.

Bornier électrique à connexion rapide.

Raccordement des conduits sur le groupe en :

• Ø125 mm en cuisine
• Ø80 mm en bain, WC et salle d'eau
• Ø160 pour le rejet.

Compatible avec tous les types de réseau :

• conduits souples Algaine,
• conduits semi-rigides Optiflex
• Conduits rigides Minigaine.

Hors volume chauffé, isoler le réseau.

Alimentation bouches cuisine PUSH et WC PRESENCE par pile (alcaline 9V, type LR61 non fournie)

Sécifique à la Version MicroWatt

2 vis de fixation seulement et bandeaux antivibratiles intégrés.

Raccordement simplifié des conduits souples sur le groupe, grâce au système EasyCLIP Algaine fourni (raccord + collier rapide)

Domaine d'application

VMC simple flux hygroréglable pour maison individuelle ou appartement.

Raccordement de 1 cuisine et jusqu'à 4 sanitaires.

Version Classic

Rénovation.

Création d'une installation ou remplacement d'une ventilation existante.

Version MicroWatt

Neuf et rénovation

Version MW (Micro-Watt) : l'offre standard pour les installations à réseau court.

Version HP (Haute Pression) : l'offre qui s'adapte à l'installation et garantit des débits conformes aux bouches grâce à ses 2 niveaux de pression au choix. Convient aux grandes maisons, aux maisons à étages, aux réseaux longs et compliqués.

Conformité(s)

Avis technique CSTB : 14.5/17-2266.

Certifié "Qualité Bâtiment" ventilation hygroréglable.

Conformité CE.

Recyclabilité électrique DEEE.

ErP (1)

(1) Conforme au règlement d'éco-conception 1253/2014 et exclu du règlement d'étiquetage énergétique 1254/2014 car puissance max <30W.

Principe de fonctionnement

EasyHOME® HYGRO renouvelle l'air de votre logement et évacue l'humidité ambiante au plus près de vos besoins.

Les bouches et entrées d'air hygroréglables détectent, pièce par pièce, l'humidité ou la présence pour un débit de ventilation qui s'adapte automatiquement à votre rythme de vie.

Les + produits

Ventilation au plus près des besoins grâce à la détection d'humidité

Compatible multi-conduits

Simple à intégrer <19 cm et ultra-rapide à poser

Version Classic

Silencieux : à partir de 32 dB(A)

Version MicroWatt

Silencieux : à partir de 31 dB(A)

Existe en version Haute Pression avec réglage de la pression sur site

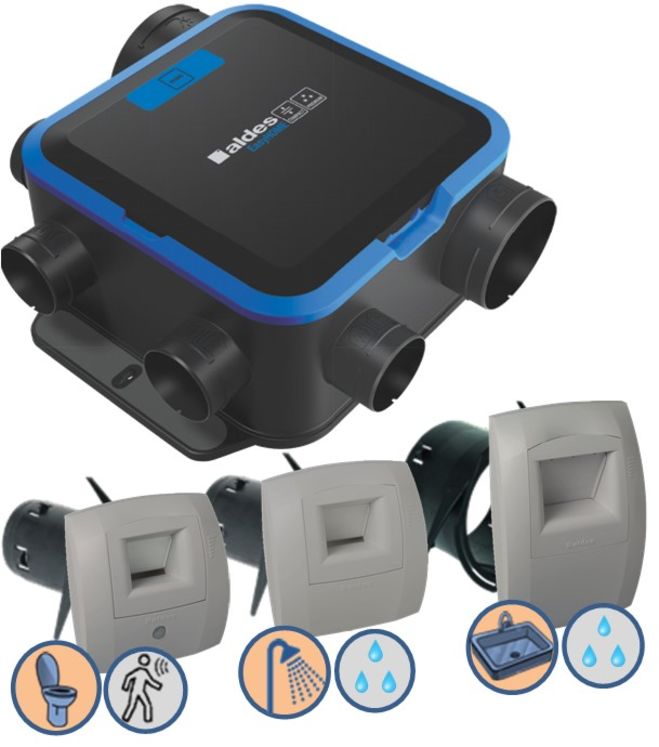

Composition des kits

	Kit EasyHOME® Hygro COMPACT Classic ELEC	Kit EasyHOME® Hygro COMPACT Premium MW	Kit EasyHOME® Hygro COMPACT Premium HP
Code	11033049	11033051	11033054
Groupe	Groupe EasyHOME® HYGRO COMPACT Classic	Groupe MW	Groupe HP
Bouche cuisine C21 PUSH Ø125 + manchette	1	1	1

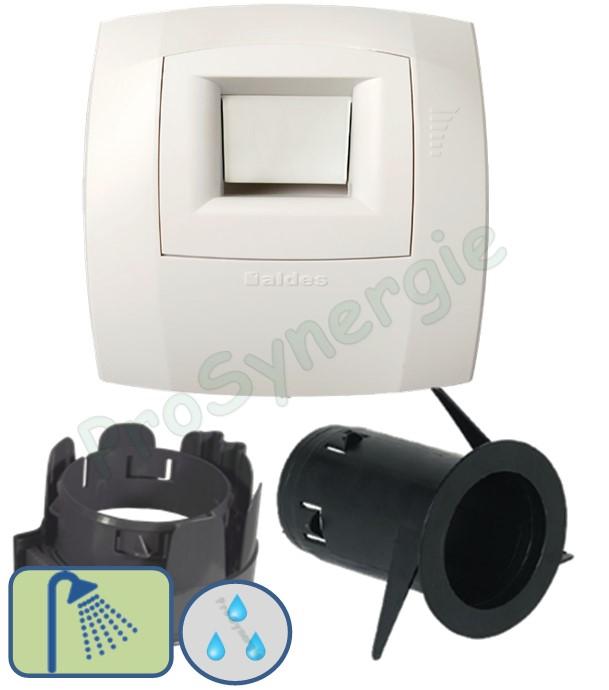

Bouche bain B21 Ø80 + manchette	1	1	1

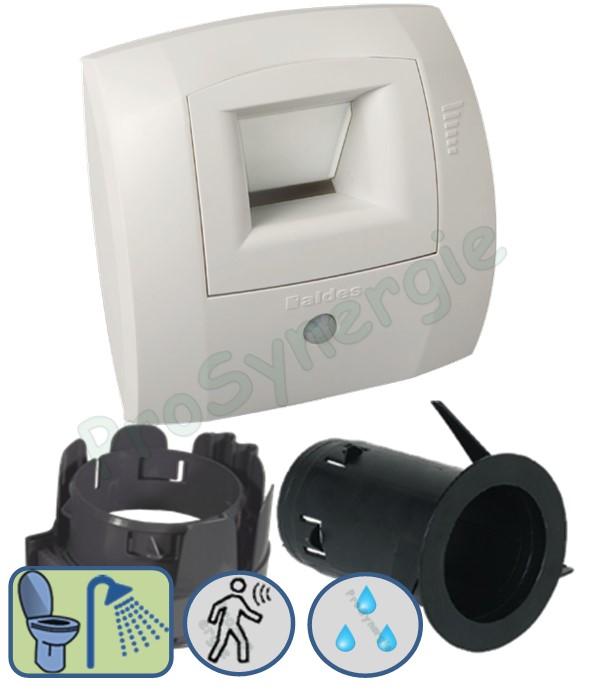

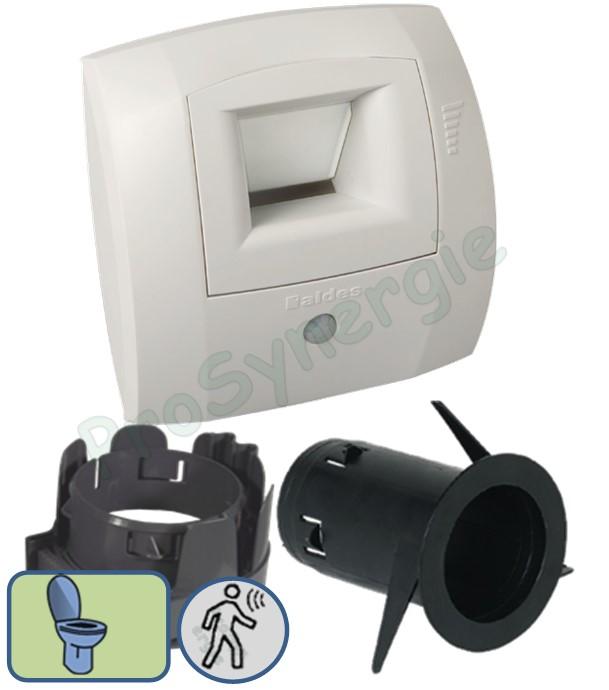

Bouche WC W13 PRES Ø80 + manchette	1	1	1
Bouchon Ø80 mm	2	2	2
EasyCLIP Algaine Ø125 mm		1	1
EasyCLIP Algaine Ø80 mm		2	2
EasyCLIP Algaine Ø160 mm		1	1

Caractéristiques accoustiques

Version Classic

Puissance acoustique bouche cuisine : 37 dB(A)

Pression acoustique bouche cuisine, à 2 mètres : ≥32 dB(A

Version MicroWatt

EasyHOME® HYGRO COMPACT Premium MW :

• Puissance acoustique bouche cuisine : 36 dB(A)
• Pression acoustique bouche cuisine, à 2 mètres : ≥31 dB(A)

EasyHOME® HYGRO COMPACT Premium HP :

• Réglage vitesse 3 / vitesse 4
• Puissance acoustique bouche cuisine : 37 dB(A) / 38 dB(A)
• Pression acoustique bouche cuisine, à 2 mètres : ≥32 dB(A) / ≥33 dB(A)

Caractéristiques techniques

Version Classic

Puissance max consommée : 28 W

Consommation moyenne F4 (1 bain + 1 WC) : 20,7 W-Th-C

Tension : 230 V - 50 Hz monophasé

Intensité max : 0,2 A

Classement du groupe : IPX2

Version MicroWatt

Tension : 230 V - 50 Hz monophasé

Classement du groupe : IPX2

EasyHOME® HYGRO COMPACT Premium MW :

• Puissance max consommée : 35 W
• Consommation moyenne F4 (1 bain + 1 WC) : 8,4 W-Th-C
• Intensité max : 0,25 A

EasyHOME® HYGRO Premium HP :

• Puissance max consommée : 85 W
• Consommation moyenne F4 (1 bain + 1 WC) : 11 W-Th-C
• Intensité max : 0,6 A

Gamme

Désignation	Référence
Groupe EasyHOME® Hygro COMPACT CLASSIC	11033048
Kit EasyHOME® Hygro COMPACT CLASSIC +  Bouches BAHIA Curve ELEC	11033049
Groupe EasyHOME Hygro COMPACT PREMIUM MW	11033050
Kit EasyHOME Hygro COMPACT PREMIUM MW +  Bouches BAHIA Curve Elec	11033051
Groupe EasyHOME Hygro COMPACT PREMIUM HP	11033052
Kit EasyHOME Hygro COMPACT PREMIUM HP +  Bouches BAHIA Curve Elec	11033054
