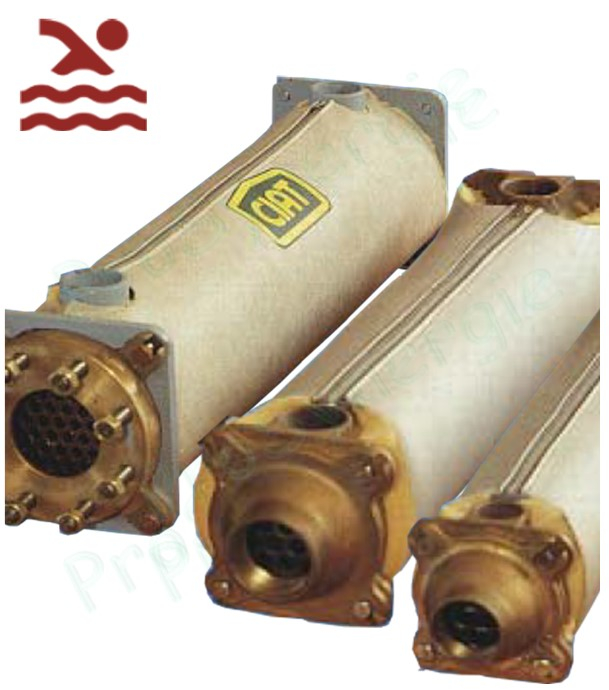

Echangeur Tubulaire FP avec jaquette isolante - Réchauffeurs deau de piscine - 10 à 675KW
Marque :
Référence :
Réchauffeurs d'eau de piscine - Echangeur tubulaire très résistant et très fiable si les débits sont bien respectés. Peu encombrant, il peut se fixer contre le mur ou au-dessus de la chaudière. Peut fonctionner en eau douce ou en eau de mer.
Article remplacé
En stock
Appro. prévu sous 4 à 10 jours
Quantité minimum :
Vendu par :
/
En savoir plus
L'eau du bassin est recyclée en pemmanence à travers l'échangeur. Celui-ci, alimenté par un fluide chauffant, permet la transmission de la chaleur à l'eau recyclée el ainsi l'élévation en température de cette eau. Le temps de réchauffage dépend des conditions d'explotation de la piscine :
- Temps de réchauffage très court (24h. par exemple pour une piscine privée utilisée seulement pendant le week).
- Temps de réchauffage plus long (48 à 72h.) pour une piscine publique à usage continu.
Il convient de distinguer deux phases essentielles :
- La période de réchauftage, c'est-à-dire la période correspandant à la montée en tempéraiure de l'eau du bassin.
- Le maintien en tempéraiure de l'eau du bassin.
Dans les applications courantes, l'échangeur est sélectionné sur la phase de réchautfage, le puissance nécessaire étant plus importante que pour La phase de maintien en température.
Pour les autres régimes de fonctionnement, veuillez consulter nos agences.
Gamme :
Disponible en 7 modèles
Plage d'utilisation :
Puissance de 2 à 900 kW
Utilisation : L'échangeur multitubulaire assure le chauffage des piscines intérieures ou extérieures de toutes capacités pour le résidentiel, le tertiaire et la santé.
Débit et Limites d’utilisation :
- Circuit de piscine : 0,4 MPa (4 bar)
- Circuit chauffage : 0,8 MPa (8 bar) / 110 °C

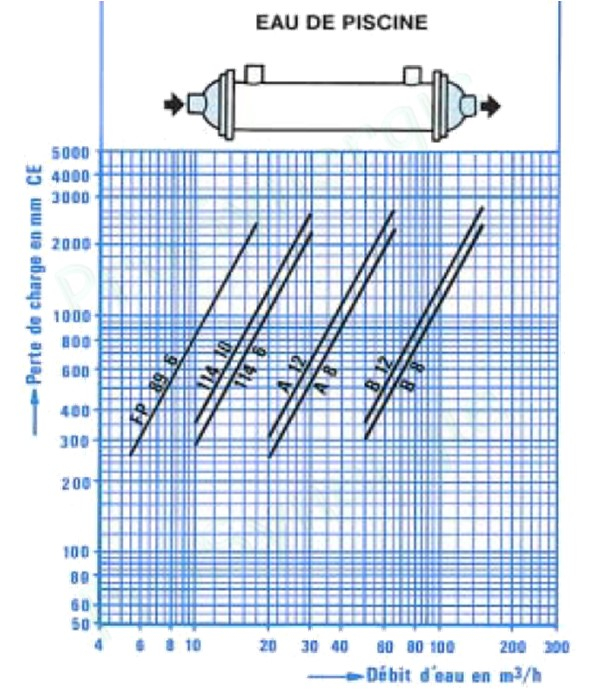

- Débit (voir courbes) Prévoir si nécessaire l'installation d'un by-pass. Ajuster son réglage pour obtenir un débit d'eau de piscine dans l'échangeur compris entre
- 5,5 & 18 m3/h pour le FF-89
- 10 et 30 m3/h pour les FF-114
- 20 et 65 m3/h pour les FP-A
- 50 et 150 m3/h pour les FP-B
Pour limiter les problèmes de corrosion et d'érosion des tubes, il est IMPERATIF de bien respecter les débits minimum et maximum d'eau de piscine admissibles dans l'échangeur FP.
Descriptif :
- Tubes droits en laiton aluminium
- Plaques tubulaires en bronze ou acier revêtu d'époxy
- Calottes en bronze avec joints toriques en néoprène
- Corps en acier
- Raccords par manchons taraudés ou brides selon modèle
- Jacquette calorifuge
- Versions eau douce ou eau de mer
Avantages :
- Permet l'utilisation prolongée de la piscine
- Utilisation avec presque tous les traitements d'eau de piscine
- Très bon coefficient d'échange, surface réduite
- Très économique
- Facilité d'installation
- Maintenance aisée
- Grande résistance à la corrosion
- Très bonne fiabilité
Précautions :
Appareil incompatible avec les stérilisations par électrolyse du sel (stérilisateurs au sel, chlorinateurs au sel ...) et les traitements au dioxyde de carbone (CO2 gazeux) pour abaissement du PH.
Installation :
Il est préférable de raccorder l’échangeur en position horizontale ; cependant la position verticale est possible.
L'eau de piscine peut circuler dans un sens ou dans l'autre à condition que l'eau de chauffage circule en sens contraire (contre-courant).
La stérilisation ou chloration doit se faire en aval de l'échangeur ou dans la piscine mais jamais en amont pour éviter une Corrosion anormale.
Mise en route – Entretien :
Mettre d'abord en circulation l'eau du bassin. Introduire ensuite progressivement l'eau de chauffage.
La propreté du faisceau conditionne les performances thermiques de l'échangeur ; aussi, est-il nécessaire de contrôler et de nettoyer régulièrement l'intérieur des tubes : ce nettoyage mécanique est d'autant plus aisé qu’il est effectué régulièrement.
Pendant l'arrêt hivernal de la piscine, vidanger les deux circuits de l'échangeur pour éviter les risques de gel et de corrosion par aération différentielle.
Construction :
- Faisceau de tubes lisses, rectilignes, en laiton aluminium (LUZ 22 42) dudgeonnés sur :
- 2 plaques tubulaires en bronze pour FP-88 at FP14 (plaques servant de support) ; en acier revêtues de résine époxy pour FP-A et FP-B.
- 2 calottes démontables en bronze, fixées par vis sur les plaques tubulaires, avec étanchéité par joint torique néoprène. Raccordement sur le circuit d'eau de piscine par manchons taraudés pour FP-88 et FP-114, par bride PN 16.
Autres constructions
Les échangeurs de piscine FP.89 et FP.114 peuvent être utilisés en eau douce ou en eau de mer.
Les FP-A et FP-B ne peuvent être utilisés qu'en eau douce. Pour l'utilisation en eau de mer, prévoir le modèle FPM.

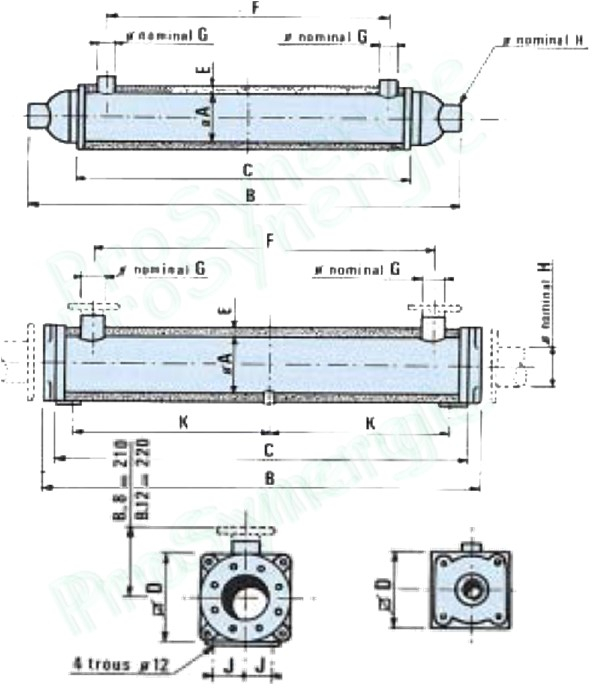

Carractéristiques :
| FP | 89-6 | 114-6 | 114-10 | A-8 | A-12 | B-8 | B-12 |
| A | 730 | 734 | 1134 | 882,0 | 1282 | 892 | 1292 |
| B | 120 | 145 | 145 | 220,0 | 220 | 280 | 280 |
| C | 564 | 546 | 946 | 680,0 | 1085 | 650 | 985 |
| Racc. Chauffage | 1' G | 1'1/2 G | 2' G | 2'1/2 G | DN 80 | DN 100 | |
| Racc. Piscine | 1'1/2 G | 2' G | DN 80 | DN 125 | |||
| Poids (kg) | 11 | 18 | 26 | 56,0 | 70 | 100 | 120 |
