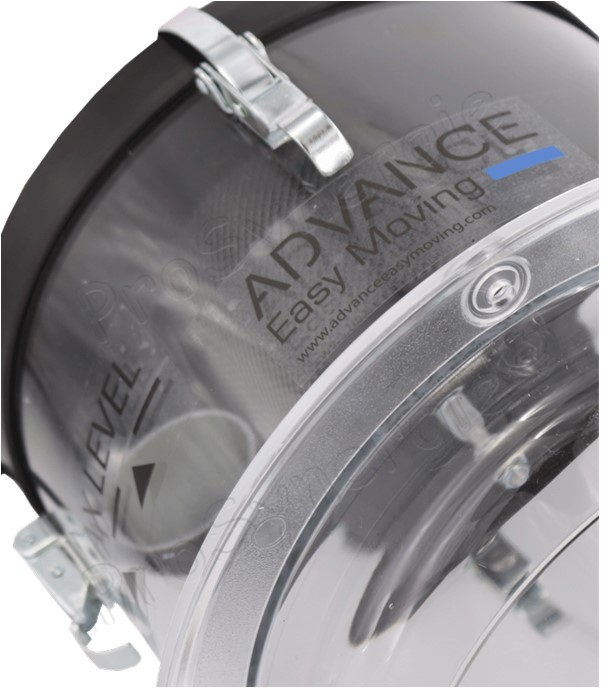

Dispenser - Doseur automatique à clapet (livraison gravitaire) transfert pneumatique de granulés dimensions ØxH = 281x381 mm 5,2 litres raccordement Ø 50 mm
Marque :
Référence : ADV34001001

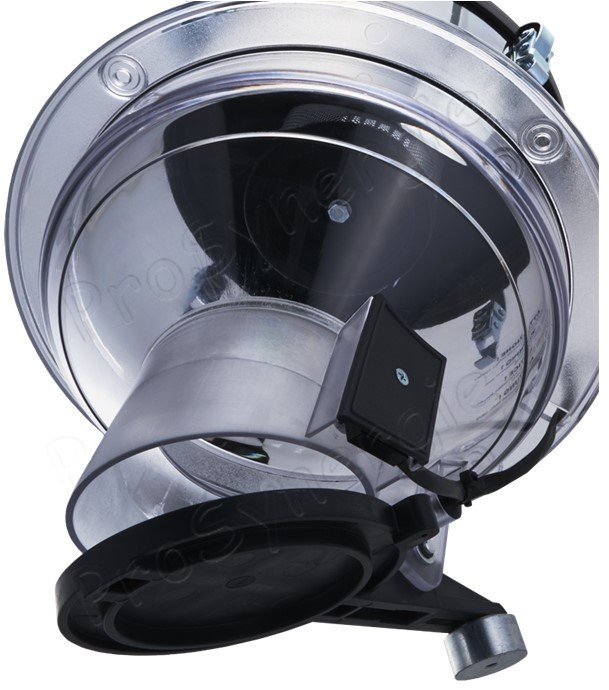

Ce distributeur ou doseur a pour fonction de libérer gravitairement du système de transfert pneumatique les granulés ou matières à transférer par l'intermédiaire de sa trappe inférieure.
Une fois le remplissage de celui-ci fait (niveau "maxi" approché), le poids de la matière contenue, conjugué avec l'arrêt du cycle de transfert (dépressurisation du système), permet l'ouverture de cette trappe jusqu'au vidage complet du doseur.
Ce distributeur, très simple à installer, peut-être utilisé sur une grande diversité d'installations ou d'appareils (réservoirs fournis dans ou avec les chaudières à granulés).
Fabriqué en matière plastique ignifuge, il est donc absolument sécurisé.
Cet accessoire est indispensable pour un fonctionnement automatique de transfert par dépression.
Une fois le remplissage de celui-ci fait (niveau "maxi" approché), le poids de la matière contenue, conjugué avec l'arrêt du cycle de transfert (dépressurisation du système), permet l'ouverture de cette trappe jusqu'au vidage complet du doseur.
Ce distributeur, très simple à installer, peut-être utilisé sur une grande diversité d'installations ou d'appareils (réservoirs fournis dans ou avec les chaudières à granulés).
Fabriqué en matière plastique ignifuge, il est donc absolument sécurisé.
Cet accessoire est indispensable pour un fonctionnement automatique de transfert par dépression.
Article remplacé
En stock
Appro. prévu sous 4 à 10 jours
Quantité minimum :
Vendu par :
246,75 €HT
296,10 €TTC
/
En savoir plus
Description :
- Commode à installer, il peut être utilisé sur une grande diversité de réservoirs fournis avec les chaudières.
- Un gabarit de perçage et montage est fourni dans le colisage.
- Interrupteur magnétique pour signaler le vidage du combustible.
- Raccord pour tube en PVC diamètre 50.
Caractéristiques :
| Modèle | Unité | Dispenser |
| Capacité maximale du doseur | Litres | 5,2 |
| Microcontact 'REED' | Basse tension 12V | |
| Indice de protection | IP | 44 |
| Température de fonctionnement (maxi/mini) | °C | 0 à 50°C |
| Référence Usine | AP3400.10.01 | |
| Raccordement supérieur | Ø (mm) | 50 |
| Poids | Kg | 1,65 |
Description des composants suivant repérage :
| Repère | Correspondance pour les 2 régérences |
| E | Entrée du granulé (depuis le stockage) |
| S | Sortie d'air (vers la centrale) |
| 1 | Couvercle doseur |
| 2 | Joint garniture de couvercle doseur |
| 3 | Corps en polycarbonate |
| 4 | Bride ou collerette de fixation du doseur |
| 5 | Porte de déchargement du combustible |
| 6 | Filtre tamis grillagé |
| 7 | Vis de fixation du filtre |
| 8 | Crochet de fermeture et fixation du couvercle |
| 9 | Contre poids de la porte de vidage |
| 10 | Couvercle du contact (micro-switch) |
| 11 | Contact d'ouverture 'REED' et Aimant |

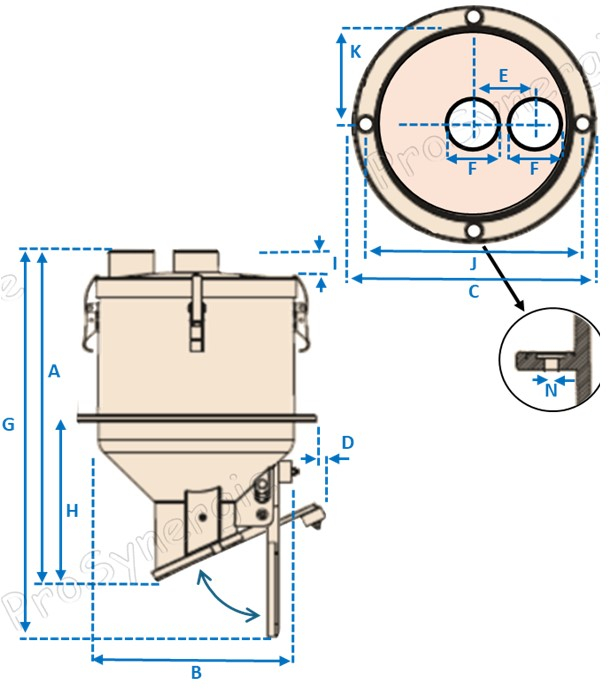

Dimensions :
| Repère | Côte |
| A | 381 mm |
| B (Ø) | 220 mm |
| C | 270 mm |
| D | 11 mm |
| E | 72,5 mm |
| F (Ø) | 50 mm |
| G | 444 mm |
| H | 186 mm |
| I | 25 mm |
| J | 241 mm |
| K | 107,5 mm |
| N (Ø) *1 | 6 mm |
1) Trou fixation
