Description
Repère :
1 : Carter
2 : Carte électronique
3 : Motoréducteur
4 : Cadre de fixation
5 et 6 : Bras de débourrage et patte de maitien
Caractéristiques moteur
|
Unité de mesure |
Valeurs |
| Degré de protection |
IP |
40 |
| Température de fonctionnement min / max |
° C |
0 - 40 |
| Degré d'humidité min / max |
% |
30 ÷ 95 |
| Alimentation / Alimentation |
V ac |
230 |
| Fréquence |
Hz |
50 |
| Puissance moteur |
W |
15 |
| Intensité Absorbée max |
A |
0,14 |
| Fusible |
|
5x20 T2A |
| Classe d'isolation |
|
1 |
| Nombre de tours |
rpm |
12 |
| Couple nominal |
Nm |
5 |

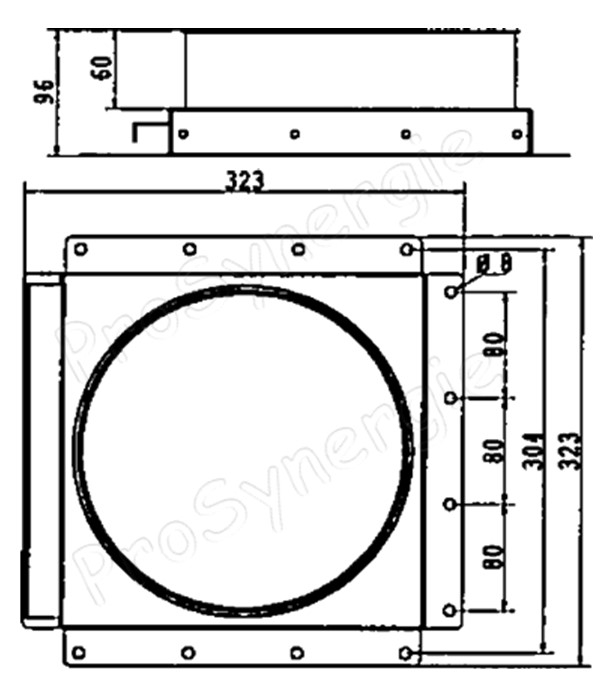

Caractéristiques dimensionnelles
|
Unité de mesure |
Valeurs |
| Poids |
Kg |
7,7 |
| Mesure A |
mm |
402,5 |
| Mesure B |
mm |
108 |
| Mesure C |
mm |
235 |
| Mesure D |
mm |
226 |
| Mesure E |
mm |
261 |
| Mesure F |
mm |
125 |
| Mesure H |
mm |
244 |
| Mesure L |
mm |
80 |
| Mesure R |
Ø mm |
6 |
| Mesure S |
Ø mm |
50 |
