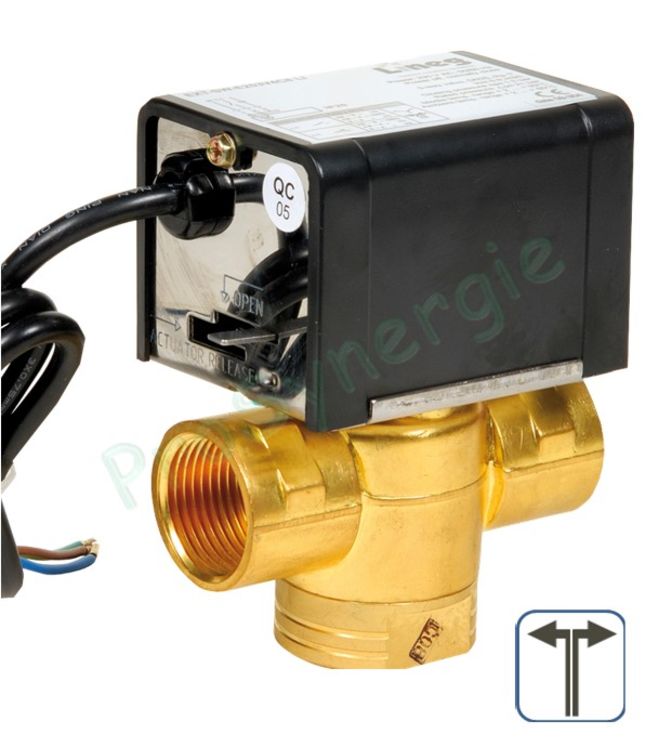

      Vannes directionnelles 3 voies à clapet retour par ressort - Raccord 1 F

      Envoyer à un ami
      Une question ?
      Marque :
      Référence :
      Belimo
      Référence EXT-SW-E253V4C8 - Belimo / Lineg
      La vanne déviatrice VDL3V permet de dériver automatiquement le fluide dans les installations de chauffage.
      Article remplacé
      En stock
      Rupture de stock
      Appro. prévu sous 4 à 10 jours
      Quantité minimum :
      Vendu par :
      à partir de
      /
      Ajouter au panier
      Ajouter à un devis
      En savoir plus
      pdf Fiche technique vanne directionnelle motorisee 3 voies retour ressort

      Description

      • Vanne 3 voies, normalement fermée avec retour par ressort.
      • Moteur 2 fils - 230 V
      • Temps d’ouverture 18 s
      • Temps de fermeture 5 s
      • Plage de température : 2 °C à 93 °C
      • Pression maxi. : 21 bar
      • IP 20
      • Ps (bar): 1,3. Moteur 2 fils 230 volts.
      • Pression différentielle maxi : 1,3 bar.
      • Glycol maxi : 50 %.

      Fonctionnement

      Voir le visuel pour ABC

      • Le servomoteur, en absence d'alimentation électrique maintient l'obturateur en position fermée.
      • B fermée : Circulation AB vers A
      • Lors de la demande d'ouverture (thermostat …), le moteur ouvre l'obturateur.
      • Lorsque la vanne est completement ouverte : Circulation AB vers B
      • Le mécanisme de fermeture de la vanne est assuré par un ressort.

      Gamme

      Code article Raccord KVS
      VDL3V26 1" F 6,9
