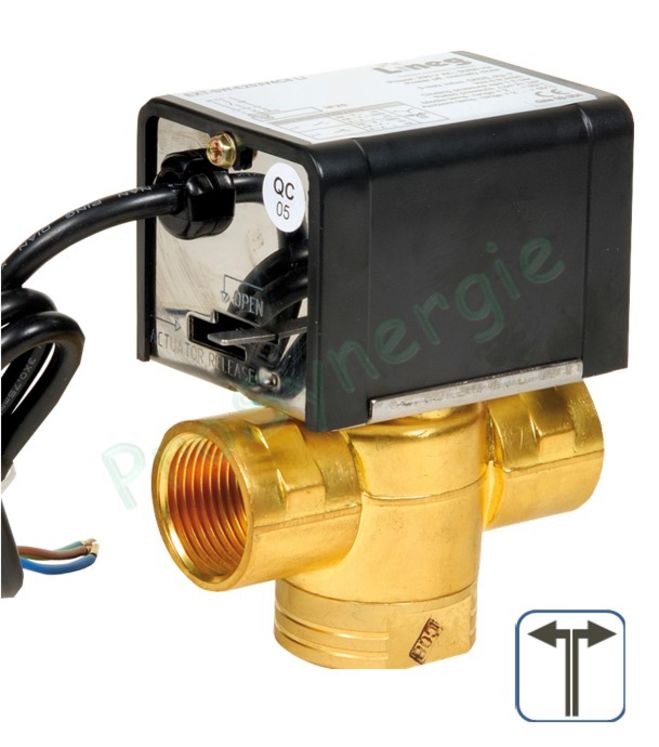

Vannes directionnelles 3 voies à clapet retour par ressort - Raccord 1"F
Marque : BELIMO
Référence : THEVDL3V26
Référence EXT-SW-E253V4C8 - Belimo / Lineg
La vanne déviatrice VDL3V permet de dériver automatiquement le fluide dans les installations de chauffage.
La vanne déviatrice VDL3V permet de dériver automatiquement le fluide dans les installations de chauffage.
En savoir plus
Description
- Vanne 3 voies, normalement fermée avec retour par ressort.
- Moteur 2 fils - 230 V
- Temps d’ouverture 18 s
- Temps de fermeture 5 s
- Plage de température : 2 °C à 93 °C
- Pression maxi. : 21 bar
- IP 20
- Ps (bar): 1,3. Moteur 2 fils 230 volts.
- Pression différentielle maxi : 1,3 bar.
- Glycol maxi : 50 %.
Fonctionnement
Voir le visuel pour ABC
- Le servomoteur, en absence d'alimentation électrique maintient l'obturateur en position fermée.
- B fermée : Circulation AB vers A
- Lors de la demande d'ouverture (thermostat …), le moteur ouvre l'obturateur.
- Lorsque la vanne est completement ouverte : Circulation AB vers B
- Le mécanisme de fermeture de la vanne est assuré par un ressort.
Gamme
Code article | Raccord | KVS |
VDL3V26 | 1" F | 6,9 |
