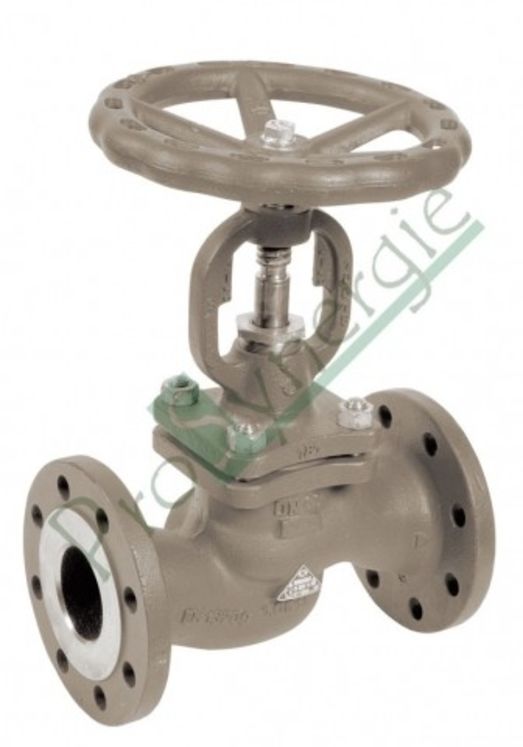

Corps Fonte EN GJL-250 - Clapet Inox 420 - Siège Inox 410 Presse étoupe Graphite
Tige et volant montants tournants - Chapeau et presse étoupe boulonnés - A brides GN16 -
Commande par volant fonte - Peinture grise RAL 7011-7012
| Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
|---|---|---|---|---|---|---|
| 479015 | 15 | GN16 | 16 | -10 | 300 | 130 |
| 479020 | 20 | GN16 | 16 | -10 | 300 | 150 |
| 479025 | 25 | GN16 | 16 | -10 | 300 | 160 |
| 479032 | 32 | GN16 | 16 | -10 | 300 | 180 |
| 479040 | 40 | GN16 | 16 | -10 | 300 | 200 |
| 479050 | 50 | GN16 | 16 | -10 | 300 | 230 |
| 479065 | 65 | GN16 | 16 | -10 | 300 | 290 |
| 479080 | 80 | GN16 | 16 | -10 | 300 | 310 |
| 479100 | 100 | GN16 | 16 | -10 | 300 | 350 |
| 479125 | 125 | GN16 | 16 | -10 | 300 | 400 |
| 479150 | 150 | GN16 | 16 | -10 | 300 | 480 |
| 479200 | 200 | GN16 | 16 | -10 | 300 | 600 |
