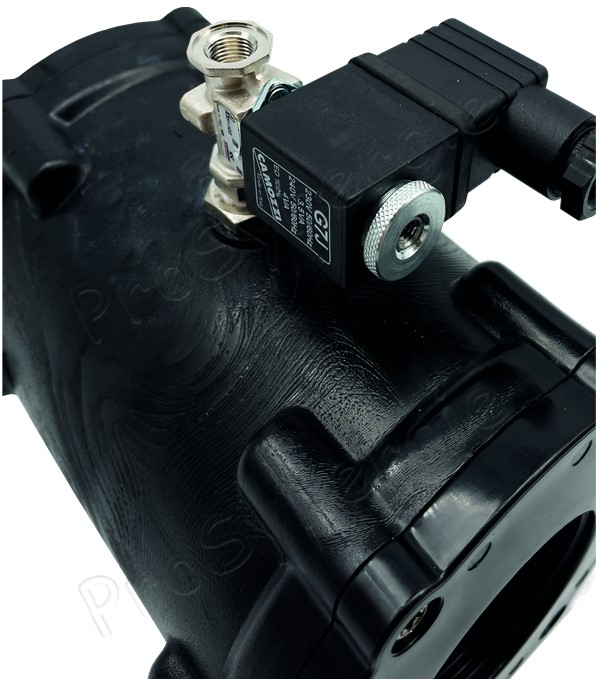

Vanne pneumatique avec manchon caoutchouc interne d´obturation par air comprimé DN 50 mm (fileté Gas 2´´) + raccord PVC pression (à coller) M/F 66/50mm alimenté via électrovanne NF G1/8´´ 230 Vac
Marque :
Référence : ADV20005001
Cette vanne de coupure électropneumatique permet l'arrêt du débit d'air dans les systèmes de transfert pneumatique de grannulé.
L'air comprimé injecté dans celle-ci via la petite électrovanne latérale comprime la membrane interne, jusqu'au complet isolement du circuit.
Elle est pilotée par la commande centralisée et est actionnée pendant le cycle de déchargement du doseur.
L'air comprimé injecté dans celle-ci via la petite électrovanne latérale comprime la membrane interne, jusqu'au complet isolement du circuit.
Elle est pilotée par la commande centralisée et est actionnée pendant le cycle de déchargement du doseur.
Article remplacé
En stock
Appro. prévu sous 4 à 10 jours
Quantité minimum :
Vendu par :
652,79 €HT
783,35 €TTC
/
En savoir plus
Description :
- 1 - gère les flux d’ouverture et de rétention d’air
- 2 - réglable via l’unité de commande Plc 3 - alimenté à 220 V
- 4 - à raccorder à une source d’air comprimé
- 5 - modèle avec protection anti-explosion
- 6 - excellente résistance aux UV

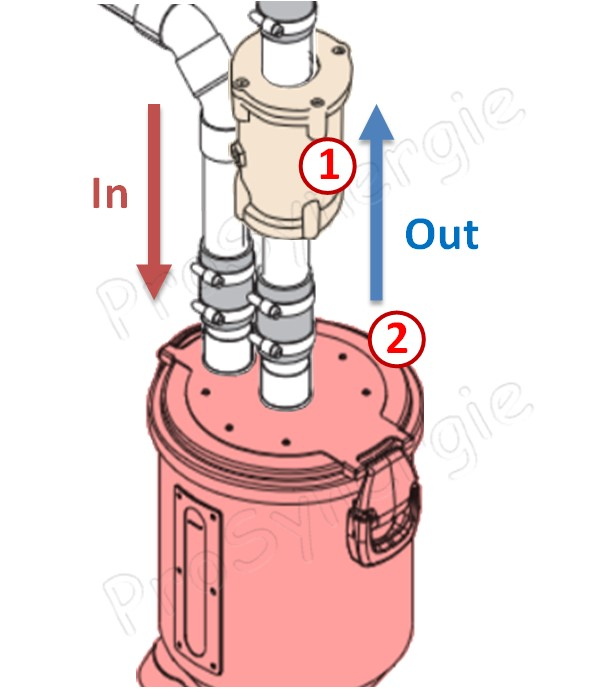

Le but de la vanne à manchon est d’ouvrir et de fermer à commande une section de tuyauterie ayant une pression positive ou négative dans les installations de transport pneumatique de combustibles issus de la biomasse.

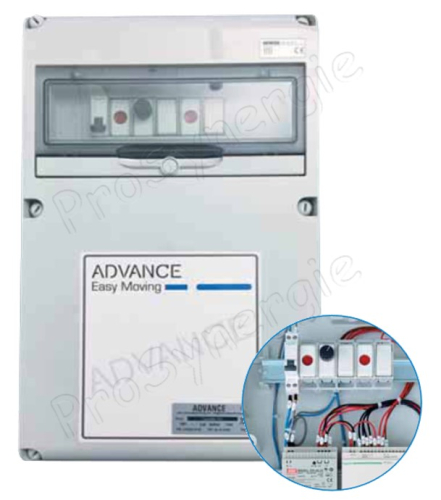

Elle doit être installée uniquement sur des tuyaux réservés au passage de l’air. La gestion et le contrôle sont confiés à la centrale Plc art. AP4200.00.02.
Le fonctionnement de la vanne se fait en deux étapes:
- 1. interruption totale du débit. La commande de fermeture exerce une pression créée par l’air comprimé sur le corps de la vanne commandée par l’électrovanne;
- 2. ouverture du flux. L’électrovanne libère la pression permettant au manchon de revenir en position et rétablissant le flux d’air dans la tuyauterie.
Le fonctionnement est subordonné à la présence d’une source d’air comprimé à une pression maximale de 3 bars.
La vanne à manchon peut fonctionner avec de l’air filtré sec ou lubrifié.

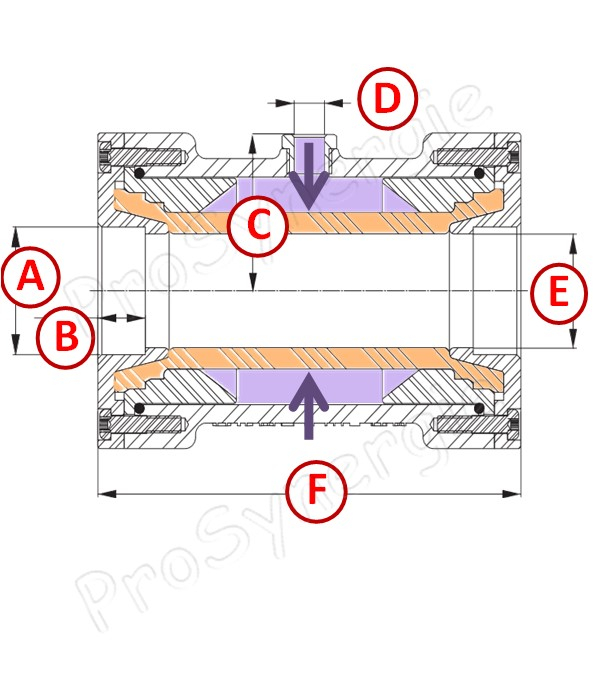

Caractéristiques Vanne :
| Repère | Unité | Vanne | |
| Référence Article | AP2000.50.01 | ||
| Poids | Kg | 1,5 | |
| Diamètre | Ø A | Pouce | G 2 ' |
| Ø E | mm | 50 | |
| Ø D | Pouce | G 1/4 ' | |
| Longueur | F | mm | 170 |
| B | mm | 24 | |
| Côte | C | Pouce | 64,0 ' |
| Raccords de tuyauterie en PVC | Ø G | F 50 / M 62 | |
| Pression d'alimentation en air comprimé Optimal / Maximum |
Bar (+/- 0,5) | 3 | |
| Bar | 4,5 | ||
| Pression de service (Mini/Maxi) | Bar | - 0,5 / + 0,5 | |

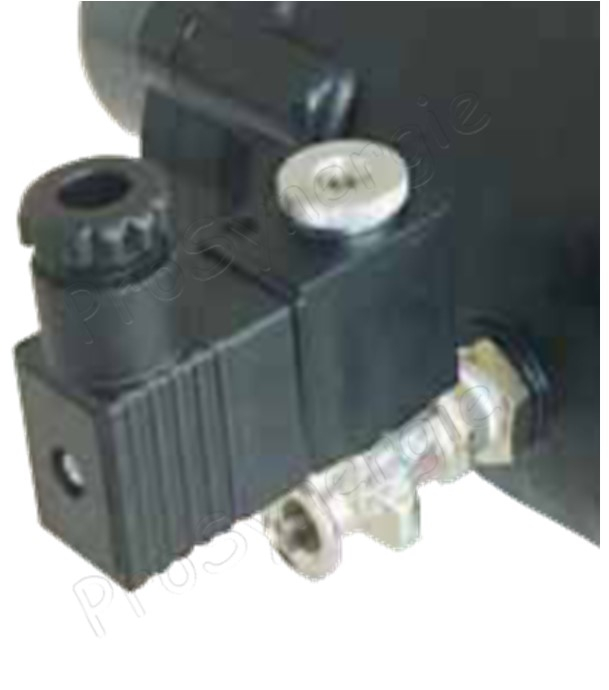

Caractéristiques électrovanne de contrôle :
| Corps | Brass & PBT | ||
| Joints / Garnitures | HNBR & FKM | ||
| Pièces internes | acier inoxydable | ||
| Tension | Vac | 230 (± 10%) | |
| Fréquence | Hz | 50/60 | |
| Puissance absorbé | VA | 4 | |
| Fonctionnement continu | ED 100% | ||
| Classe d'isolation | F (155° C) | ||
| Connection Electrique | DIN 43650 | ||
| Classe de protection (avec connecteur) | IP 65 | ||
| Fonction | 3/2 NC | ||
| Commande | Direct / vis | ||
| Raccord d'air comprimé Ø D | G 1/8 ' | ||
| DN | mm | 1,5 | |
| PN | Nl/min | 60 | |
| Pression de service (min/max) | Bars | 0,9/10 | |
| Température de fonctionnement (min/max) | °C | 0/60 | |
| Fluide - Classe de filtration (norme ISO 8573-1) | 5.4.4 | ||
| Temps de réaction | ON 15msec OFF 25msec | ||
| Position de montage | toute position | ||
| Décharge troisième voie | mm | 1,5 | |
