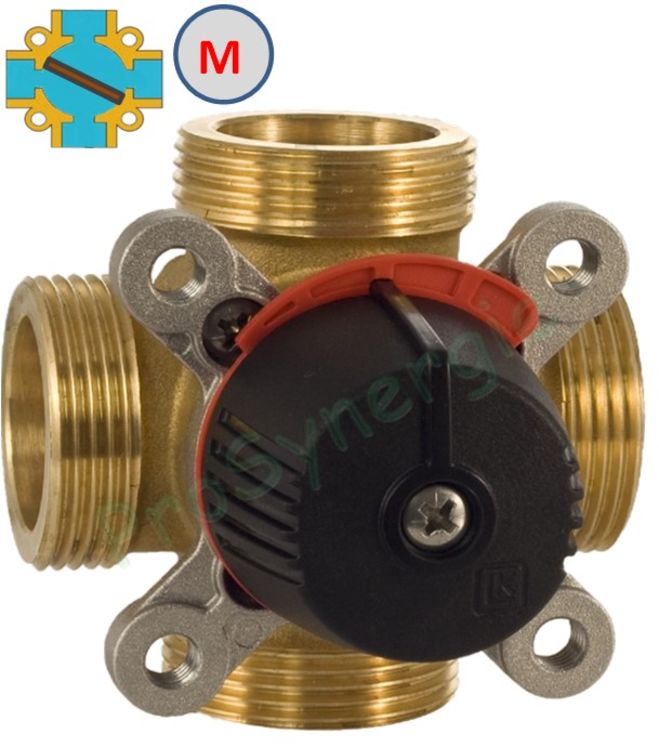

Vanne mélangeuse chauffage Laiton Termomix 4 Voies - Mâle
Vanne mélangeuse recommandée pour les planchers chauffants et les installations en tubes de matériaux de synthèse.
Angle de rotation 90°
Angle de rotation 90°
Fonction
Les vannes mélangeuses sont utilisées dans les installations de chauffage pour mélanger l'eau chaude venant du générateur (chaudière, capteur solaire, pompe à chaleur ..) et l'eau
de retour refroidie.
Ce mélange permet d'obtenir une température de confort optimale et de limiter la consommation d'énergie.
Utilisation possible en dérivation
Les vannes peuvent être manœuvrées manuellement ou être actionnées par un moteur commandé par une régulation. (moteur SME, piloté par le régulation de la chaudière, ou
régulation AUTOMIX, intégrée au moteur)
Caractéristiques Techniques
- Température de fonctionnement : 5°C à 110°C
- Pression maxi. de fonctionnement : 10 bar
- Pression differentielle maxi : 1 bar
- Angle de rotation : 90° / 360°
- Glycol admissible : 50%
- Ethanol admissible : 30%
- Couple minimum pour les 3 voies : 1 Nm
- Couple minimum pour les 4 voies : 1 Nm
- Corps de la vanne : Laiton
- Boisseau - papillon : Laiton
- Couvercle interne : PPS composite
- Couvercle externe : Aluminium DN 15 - 32 , Composit DN40 - 50
- Axe : Laiton
- Joints d'axe : 2 joints toriques EPDM

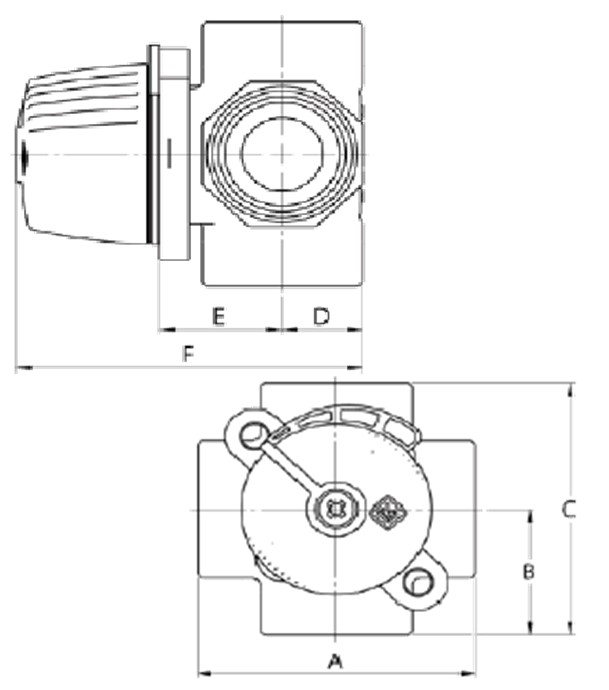

Gamme/Dimensions
| Code article | Raccord | KVS | A | B | C | D | E | F |
| VC4V20M | 3/4"M | 2,5 | 80 | 40 | 80 | 18 | 29 | 81 |
| VC4V26M | 1"M | 6,3 | 80 | 40 | 80 | 18 | 29 | 81 |
| VC4V33M | 1"1/4M | 10 | 82 | 41 | 82 | 20 | 29 | 83 |
