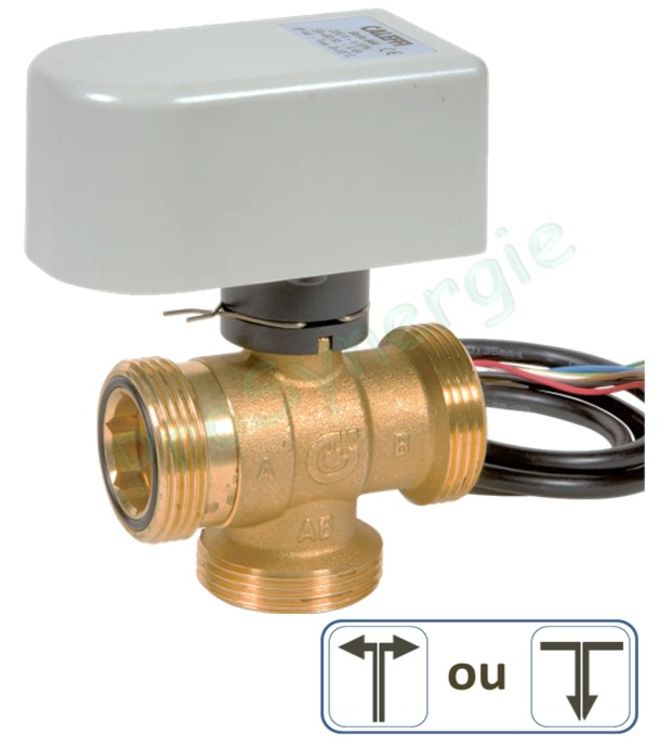

Vanne directionnelle à sphère 3 voies - 230V - Moteur 3 points

Marque : CALEFFI
Référence : SITE000872
CALEFFI
La vanne directionnelle à sphère permet de dériver automatiquement un fluide dans les installations de chauffage, de climatisation ou les circuits sanitaires.
En savoir plus

Caractéristiques techniques

  • Matériaux : polycarbonate auto-extingible
  • Moteur synchrone
  • Indice de protection : IP40 axe de commande horizontale / IP44 axe de commande verticale (moteur en haut)
  • Alimentation électrique : 230V (+/- 10%) 50 / 60 Hz
  • Puissance absorbée : 4VA
  • Pouvoir de coupure du contact auxiliaire : 0,8A (230V)
  • Temps de manœuvre : 40 s
  • Plage de température ambiante : 0 / 55°C
  • Couple de manoeuvre : 8 Nm
  • Cable d'alimentation : 1 m

Caractéristiques fonctionnelles

Le servomoteur peut être utilisé en fonctionnement

  • ON/OFF
  • modulant avec un régulateur 3 points
  • Rotation de 90°

Le moteur est équipé de capteurs de fin de course qui coupent l'alimentation électrique quand les positions d'ouverture/fermeture sont atteintes.
Le contact auxilliaire se ferme lorsque la vanne a effectué 80% de sa course.
Pose de la vanne comme vanne déviatriceschéma A : le fluide va de AB vers A ou vers B Le sens contraire est possible :schéma B : le fluide arrive de A ou B vers AB

Cotes

A B D E F G H
VDC3V26M Ø ac. 60 60 95 88 55 37
VDC3V33M Ø ac. 78 60 95 91 55 47

Vanne 1" C I
Avec raccords 26/15 112 57
Avec raccords 26/20 117 59
Avec raccords 26/26 126 62
Vanne 1" 1/4
Avec raccords 33/20 150 72
Avec raccords 33/26 160 78
