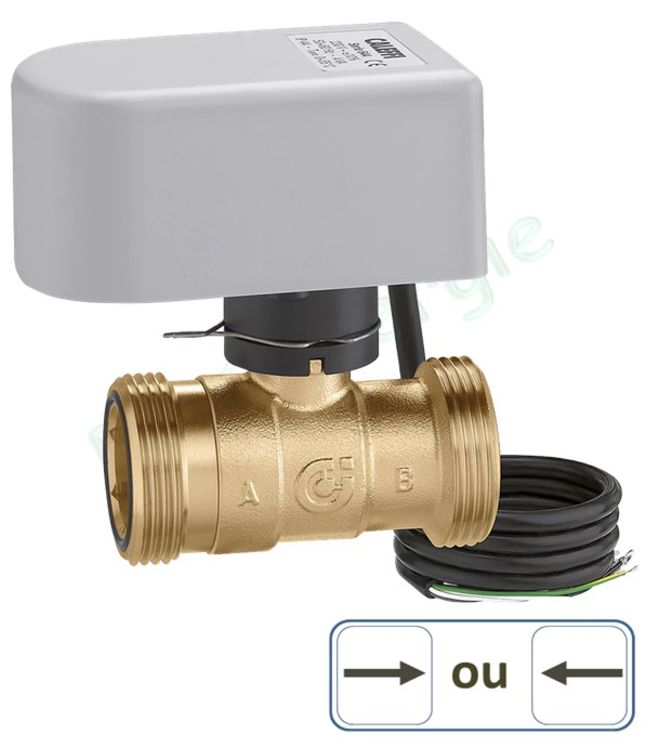

Vanne directionnelle à sphère 2 voies - 230V - Moteur 3 points
Marque : CALEFFI
Référence : THEVDC2V26M
La vanne directionnelle à sphère permet de dériver automatiquement un fluide dans les installations de chauffage, de climatisation ou les circuits sanitaires.
En savoir plus
Caractéristiques techniques
Matériaux : polycarbonate auto-extingible
Moteur synchrone
Indice de protection : IP40 axe de commande horizontale / IP44 axe de commande verticale (moteur en haut)
Alimentation électrique : 230V (+/- 10%) 50 / 60 Hz
Puissance absorbée : 4VA
Pouvoir de coupure du contact auxiliaire : 0,8A (230V)
Temps de manœuvre : 40 s
Plage de température ambiante : 0 / 55°C
Couple de manoeuvre : 8 Nm
Cable d'alimentation : 1 m
Caractéristiques fonctionnelles
Le servomoteur peut être utilisé en fonctionnement
- ON/OFF
- modulant avec un régulateur 3 points
- Rotation de 90°
Le moteur est équipé de capteurs de fin de course qui coupent l'alimentation électrique quand les positions d'ouverture/fermeture sont atteintes.
Le contact auxilliaire se ferme lorsque la vanne a effectué 80% de sa course.
Cotes
A | B | D | E | F | G | H | |
VDC2C26M | Ø ac. | 60 | 60 | 95 | 88 | 55 | 37 |
Vanne 1" | C |
Avec raccord 26/15 | 115 |
Avec raccords 26/20 | 118 |
Avec raccords 26/26 | 126 |
