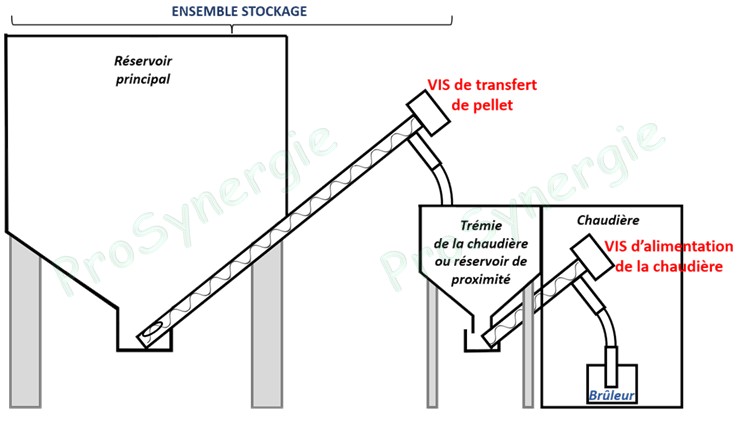

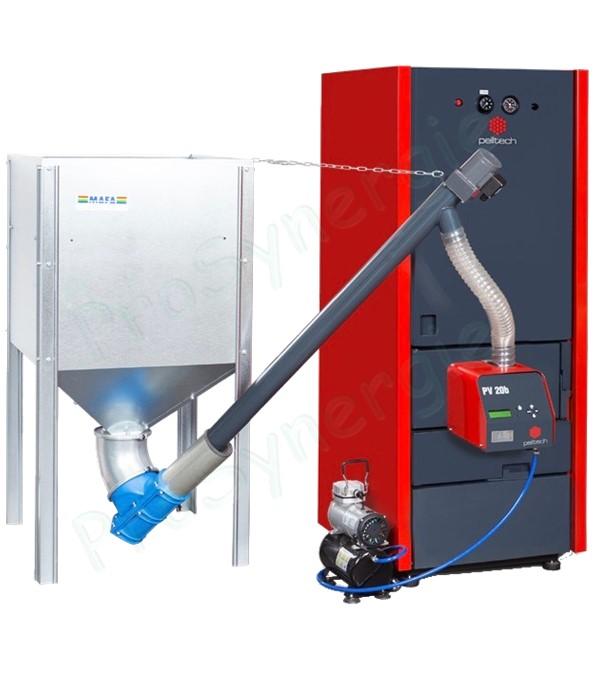

Les vis à pellet externes peuvent servir soit à l’alimentation directe des brûleurs, soit au transfert de pellets d’un stock principal vers un réservoir de proximité.
Les brûleurs de chaudière externes sont alimentés par des vis qu’ils commandent en fonction des besoins de production. Les brûleurs peuvent en général gérer de manière très fine l’approvisionnement afin de n’obtenir strictement que le combustible nécessaire.
![]()
| Les brûleurs de chaudière externes sont alimentés par des vis qu’ils commandent en fonction des besoins de production. Les brûleurs peuvent en général gérer de manière très fine l’approvisionnement afin de n’obtenir strictement que le combustible nécessaire. | |
| Repère | Désignation | |
| 1 | Silo à granulé en pointe de diamant | |
| 2 | Pot de captage du pellet | |
| 3 | Tube de vis avec spirale sans fin interne | |
| 4 | Piquage de déversement du combustible | |
| 5 | Bloc moteur/motoréducteur d’entraînement de la spirale | |
| 6 | Flexible spiralé anti-feu | |
| 7 | Brûleur à pellet | |
La puissance d’une vis pour brûleur doit être proportionnée à la puissance du brûleur. On compte habituellement une consommation de pellet maximale de 10 kG/h par tranche de 50 kW.
| Captage du pellet dans un petit silo de proximité | |
![]() | ![]() |
Contrairement à une vis d’alimentation de brûleur, une vis de transfert entre silos fonctionne en continu. Son surdimensionnement permet à la fois de remplir plus rapidement le silo de destination et de préserver la vis. Dans tous les cas, il est très utile d’alimenter la vis par l’intermédiaire d’un coffret de protection thermique qui coupera l’alimentation si le moteur de vis commence à chauffer.
La pose d’un registre guillotine au-dessus du point de captage est indispensable. Cet élément a deux fonctions :
- permettre d’isoler le pot de captage pour intervenir sur la partie basse du silo en cas de déficience du matériel ou d’intrusion d’un élément bloquant.
- éviter que la colonne de pellet ne pèse directement sur le bas de la spirale et n’engendre une résistance trop importante.
| Captage du pellet dans un silo de grande contenance | |
![]() | ![]() |
L’exemple ci-dessous montre un transfert par vis entre silos entièrement automatisé.

| Repère | Désignation |
| 1 | Silo à granulé en pointe de diamant |
| 2 | Pot de captage du pellet avec registre guillotine et trappe d’accès |
| 3 | Tube de vis avec spirale sans fin interne |
| 4 | Bloc Moteur/Motoréducteur de rotation de la spirale |
| 5 | Flexible spiralé anti-feu |
| 6 | Silo de destination |
| 7 | Capteurs de niveau haut et bas du silo de destination |
| 8 | Contrôleur – gestionnaire de niveaux haut et bas |
| 9 | Coffret de protection thermique du motoréducteur de vis |
![]() | |
| Repère | Désignation |

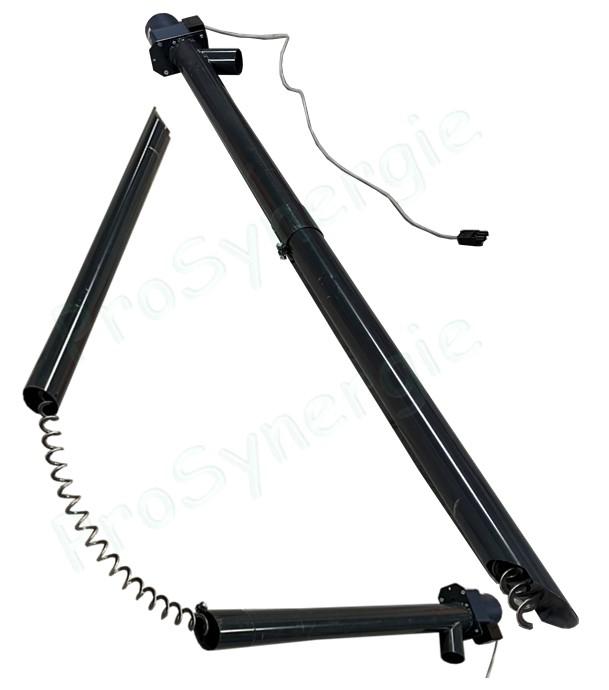

| 1 | Tube de vis PVC renforcé |
| 2 | Prise du pellet |

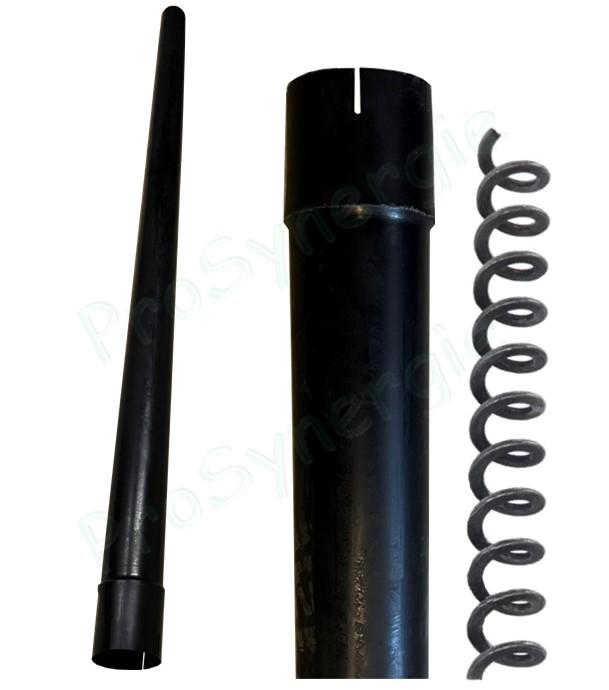

| 3 | spirale à âme creuse |

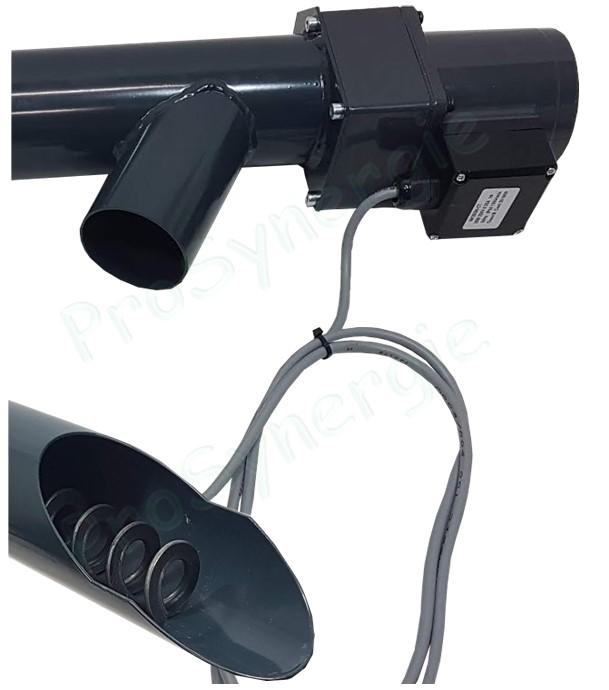

| 4 | Piquage de délivrance du pellet. Droit sur certains modèle ou orientés à 75° sur la plupart |
| 5 | Bloc moteur/motoréducteur |
2.2. Le tube | ![]() |

La vis sans fin externe d’un brûleur à granulé est habituellement commandée par le contrôleur de celui-ci ou celui de la chaudière. Elle est mise en route en fonction de son besoin d’approvisionnement identifié grâce à des capteurs de niveau dans le brûleur ou selon une logique de nombre de cyclique de rotation.
La figure ci-dessous illustre une installation correcte de la vis externe. Le tuyau de fusion étant un élément de sécurité, il doit être installé strictement comme suit :
![]() | A- Longueur de liaison minimale recommandée 80 cm B- Distance minimale au silo - chaudière : 50 centimètres C- Inclinaison d'une vis à pellet avec spirale à âme creuse : 30 à 45 °. Au delà de 15°, l'apport en granulés pourra être insuffisant. D- Inclinaison minimale recommandée du flexible de liaison vis-brûleur : de 80 à 50° minimum - les sections les moins inclinées seront de préférence en partie basse du flexible Assurez-vous que :
|
