L’utilisation de conduit rigide permet de s’assurer de la qualité du réseau installé, en supprimant les conduits souples qui peuvent
être écrasés, déchirés, non tendus qui dégradent les performances de l’installation.

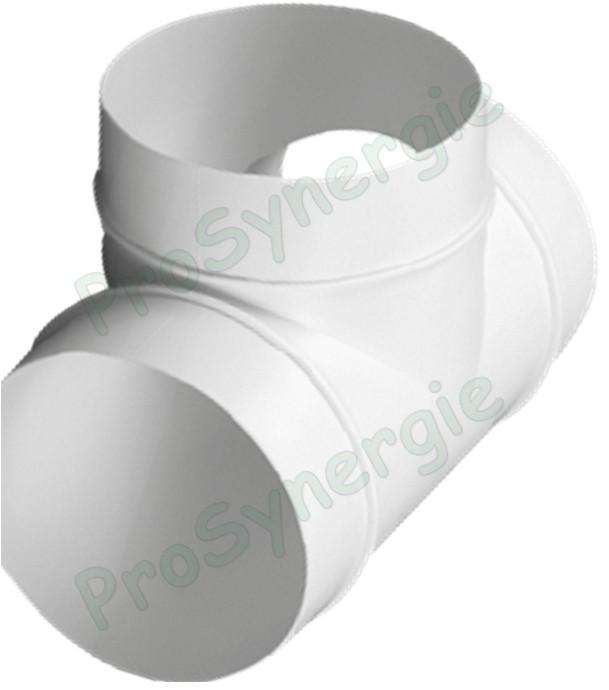

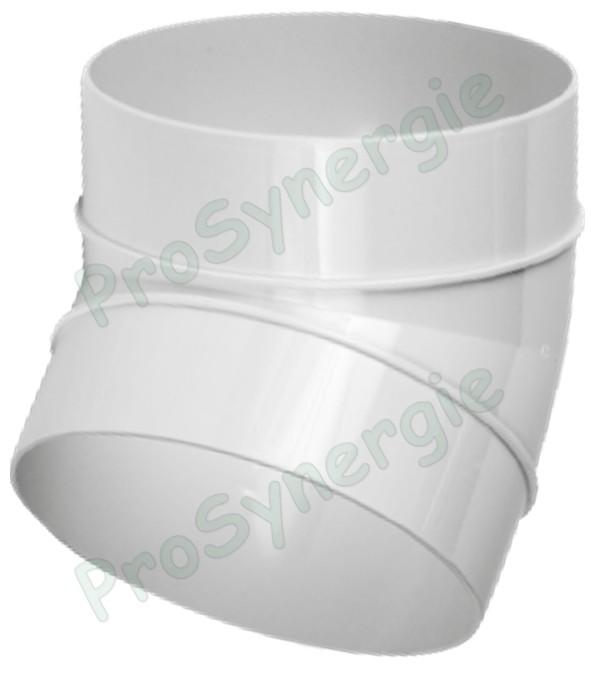

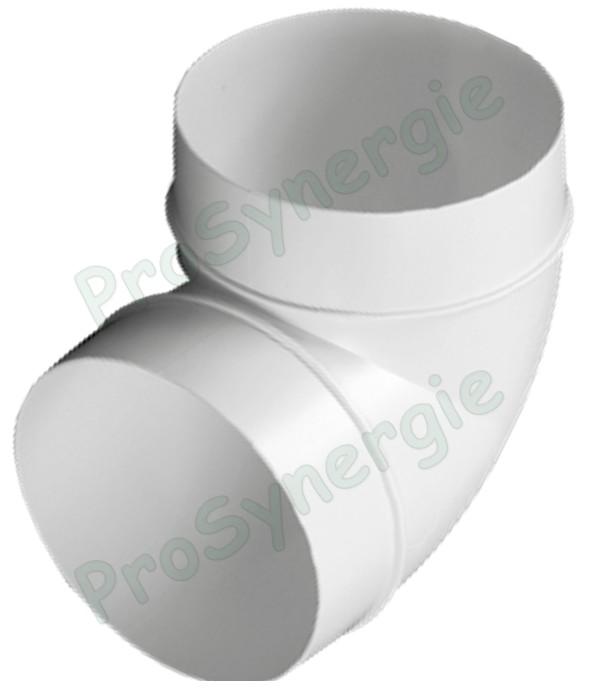

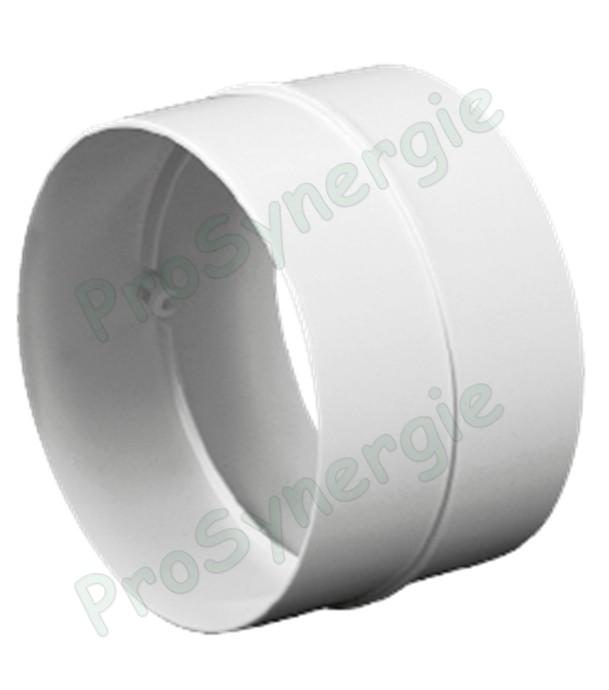

Facilité de montage des accessoires par emboîtage : les conduits sont mâles, les accessoires sont femelles,

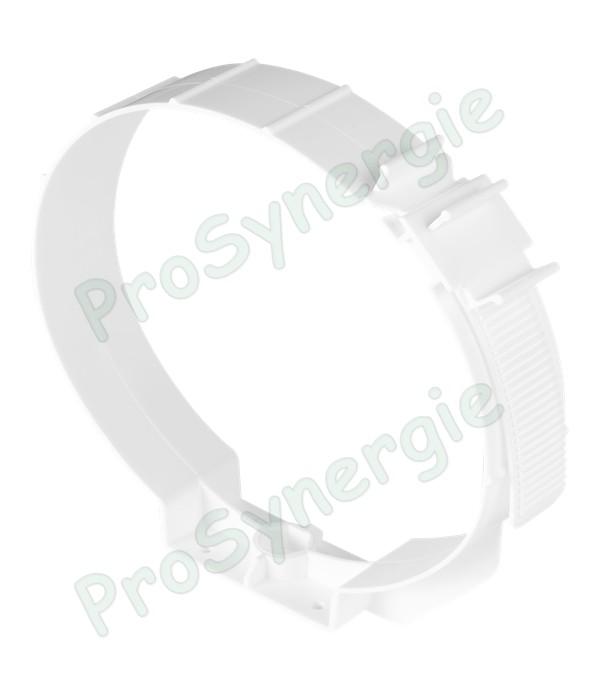

Supportage par bande à trou, rails, etc.
Conduit rigide en PVC extrudé mâle
* Elles sont données à titre indicatif (variable suivant les sources d'approvisionnement). Dans le cas d'une demande précise, nous consulter (nous pouvons fournir une déclaration de conformité)
| Code | Ø intérieur (mm) | Ø extérieur (mm) | Ø épaisseur (mm) | Longueur (mm) |
|---|---|---|---|---|
| ALD0PL2000 | 100 | 103 | 3 | 500 |
| ALD0PL2001 | 100 | 103 | 3 | 1000 |
| ALD0PL2002 | 100 | 103 | 3 | 1500 |
| ALD11023088 | 121 | 125 | 4 | 250 |
| ALD11023087 | 121 | 125 | 4 | 3000 |
| ALD0PL2003 | 125 | 128 | 3 | 500 |
| ALD0PL2004 | 125 | 128 | 3 | 1000 |
| ALD0PL2005 | 125 | 128 | 3 | 1500 |
| ALD0PL2006 | 150 | 153 | 3 | 500 |
| ALD0PL2007 | 150 | 153 | 3 | 1000 |
| ALD0PL2008 | 150 | 153 | 3 | 1500 |
| ALD0PL2009 | 160 | 163 | 3 | 500 |
| ALD0PL2010 | 160 | 163 | 3 | 1000 |
| ALD0PL2011 | 160 | 163 | 3 | 1500 |
Perte de charge en fonction du diamètre, de la vitesse et de la longueur du tuyau :
| Longueur [m] | 2 [m/s] | 2,5 [m/s] | 3 [m/s] | |||
|---|---|---|---|---|---|---|
| Ø 125mm | Ø 160mm | Ø 125mm | Ø 160mm | Ø 125mm | Ø 160mm | |
| 1 | 0,4 | 0,8 | 0,6 | 1,2 | 0,9 | 2 |
| 2 | 0,8 | 1,6 | 1,2 | 3,5 | 1,7 | 4 |
| 4 | 1,5 | 3,2 | 2,3 | 4,8 | 3,4 | 8 |
| 6 | 2,3 | 4,8 | 3,5 | 7,2 | 5,1 | 12 |
| 8 | 3 | 6,4 | 4,6 | 9,6 | 6,8 | 16 |
| 10 | 3,8 | 8 | 5,8 | 12 | 8,5 | 20 |
| 12 | 4,6 | 9,6 | 7 | 14,4 | 10,2 | 24 |
| 14 | 5,3 | 11,2 | 8,1 | 16,8 | 11,9 | 28 |
| 16 | 6,1 | 12,8 | 9,3 | 19,2 | 13,6 | 32 |
| 18 | 6,8 | 14,4 | 10,4 | 21,6 | 15,3 | 36 |
| 20 | 7,6 | 16 | 11,6 | 24 | 17 | 40 |
