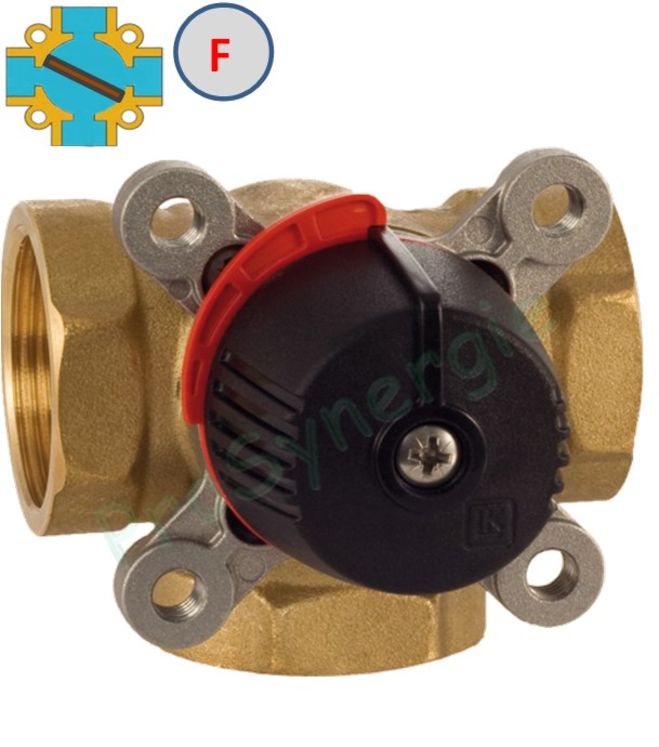

Vanne mélangeuse chauffage Laiton Termomix 3 Voies - Femelle

Envoyer à un ami
Une question ?
Marque : LK ACASO
Référence : SITE000860
LK ACASO
Modèle corps laiton recommandé pour les planchers chauffants et les installations en tubes de matériaux de synthèse.
En stock
à partir de
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus
pdf Fiche technique vanne melangeuse laiton 3 et 4 voies pdf Notice montage vanne melangeuse termomix laiton 3 et 4 voies

Fonction

Les vannes mélangeuses sont utilisées dans les installations de chauffage pour mélanger l'eau chaude venant du générateur (chaudière, capteur solaire, pompe à chaleur ..) et l'eau
de retour refroidie.
Ce mélange permet d'obtenir une température de confort optimale et de limiter la consommation d'énergie.
Utilisation possible en dérivation
Les vannes peuvent être manœuvrées manuellement ou être actionnées par un moteur commandé par une régulation. (moteur SME, piloté par le régulation de la chaudière, ou
régulation AUTOMIX, intégrée au moteur)

Caractéristiques Techniques

  • Température de fonctionnement : 5°C à 110°C
  • Pression maxi. de fonctionnement : 10 bar
  • Pression differentielle maxi : 1 bar
  • Angle de rotation : 90° / 360°
  • Glycol admissible : 50%
  • Ethanol admissible : 30%
  • Couple minimum pour les 3 voies : 1 Nm
  • Couple minimum pour les 4 voies : 1 Nm
  • Corps de la vanne : Laiton
  • Boisseau - papillon : Laiton
  • Couvercle interne : PPS composite
  • Couvercle externe : Aluminium DN 15 - 32 , Composit DN40 - 50
  • Axe : Laiton
  • Joints d'axe : 2 joints toriques EPDM

Gamme/Dimensions

Code article Raccord KVS A B C D E F
VC3V15 1/2" F 4 70 35 69 18 29 81
VC3V20 3/4" F 7 70 35 69 18 29 81
VC3V26 1" F 10 70 35 69 20 29 83
VC3V33 1"1/4 F 15 84 42 77 24 32 90
VC3V40 1"1/2 F 24 106 53 88 33 43 110
VC3V50 2" F 40 106 53 88 33 43 110
