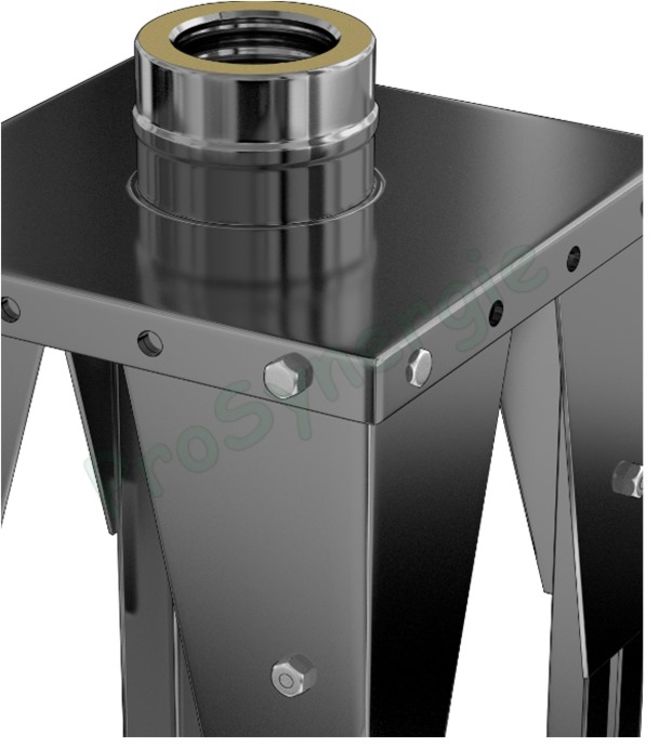

Support au sol conduit de fumée Isolé Duoten
Marque : TEN
Référence : SITE001973
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Tableau de cotes (mm)
| Ø Nom | 125 | 131 | 139 | 150 | 153 | 160 | 180 | 200 | 230 | 250 | 300 |
| D | 182 | 182 | 202 | 202 | 205 | 232 | 232 | 252 | 282 | 302 | 352 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmax | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 |
| Lmin | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 |
| B | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
Légende
| Ø Nom |
Diametre interieur |
| D | Diamètre extérieur |
| Lmin |
Hauteur mini socle (voir schémas) |
| Lmax | Hauteur maxi socle (voir schémas) |
| B | Hauteur partie conduit de fumée isolé (voir schémas) |
N'hésitez pas à nous consulter pour les diamètres non référencés ci-dessous.
