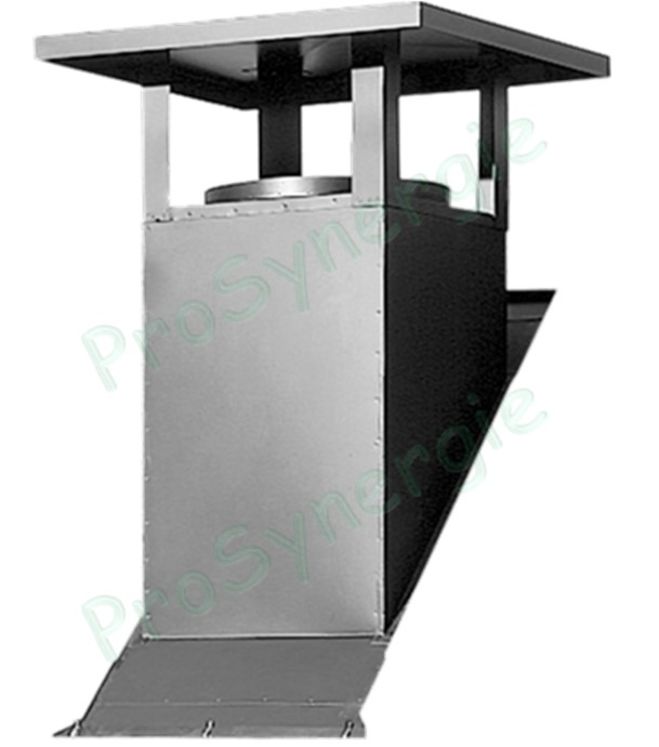

Sortie de toit esthétique pour VMC et traitement d'air dans l'habitat collectif et les immeubles tertiaires.
Utilisation en amenée d'air comme en rejet d'air.
Evacuation de hotte de cuisine possible.
Fabrication en acier galvanisé.
4 modèles regroupant tous les diamètres jusqu'à 630 mm.
Disponible en modèles bac acier / terrasse / ardoise ou tuile.
Disponible en 5 teintes différentes.
Pose à sec sur tout type de toiture :
- embase d'étanchéité en aluminium extensible/ élastomère pour les toitures tuiles,
- embase d'étanchéité en acier galvanisé pour les toitures ardoises ou terrasse,
- embase d'étanchéité en acier galvanisé pour les toitures bac acier avec bardage (modèle et dimensions du bac acier à préciser).
L'embase est amovible pour faciliter la pose sur site (sauf sur modèle terrasse : monobloc)
Fixation par 4 pattes vissées sur la charpente.
Collier de fixation du conduit de ventilation réglable pour s'ajuster à plusieurs diamètres.
Se référer à notre page conseils pour les techniques de montage.
A préciser lors de la commande :
- la pente (en % ou en degré) et le type de toit,
- si bac acier : la marque, le modèle du bac acier,
- si tuiles : la couleur du kit d'étanchéité,
- autre couverture,
- la finition (5 teintes possibles).
6 teintes de peintures possibles : noir (RAL 9005), amarante (RAL 8017), brique (RAL 8004), brun chamois (RAL 8019), ocre (RAL 1015) et gris (RAL 7016).
Pour garantir une meilleure étanchéité, prévoir une RCC ou un RPC pour les conduits 125, 200, 250, 355, 400, 450, 560.
Voir le visuel
| Section A | Section B | Section C | Section D | Diamètre sortie | |
| STE 125-160 | 200 x 200 | 160 | 110 | 20 | 160 |
| STE 200-315 | 370 x 370 | 200 | 240 | 35 | 315 |
| STE 355-500 | 600 x 600 | 350 | 340 | 35 | 500 |
| STE 560-630 | 700 x 700 | 400 | 415 | 35 | 630 |
