SOLFLEXE - Présentation et mode de montage du solin souple

pdf Fiche technique SolFlexe - Etanchéité souple EPDM ou Silicone rouge

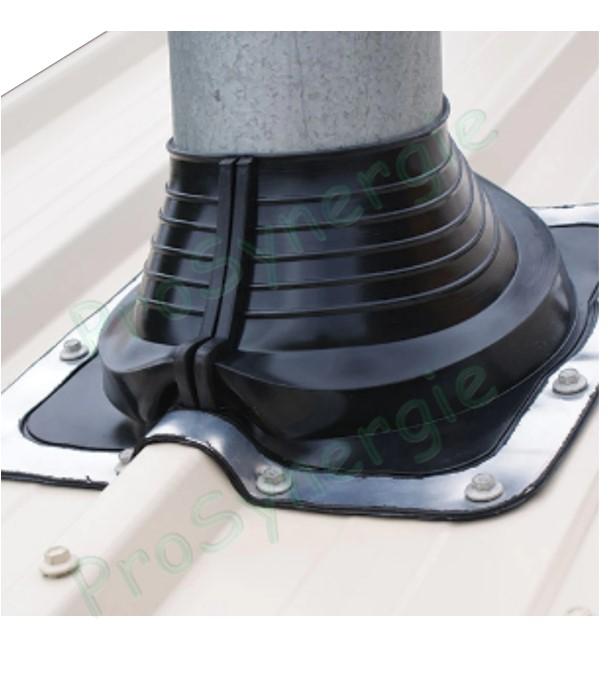

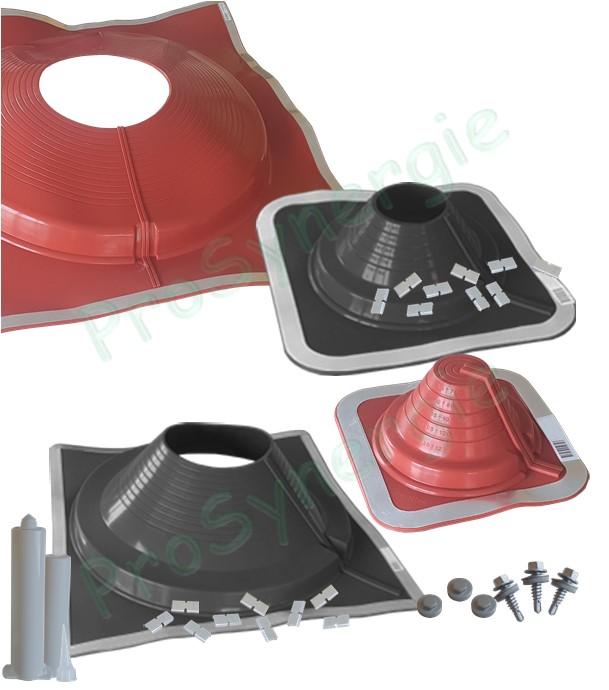

Le solin souple SolFlexe est prévu pour assurer l'étanchéité lors du passage de tubes et tuyaux en terrasse ou en toiture.


Présentation de la gamme

Le solin souple SolFlexe permet deux solutions combinées : passage du tuyau au-dessus ou latéral.

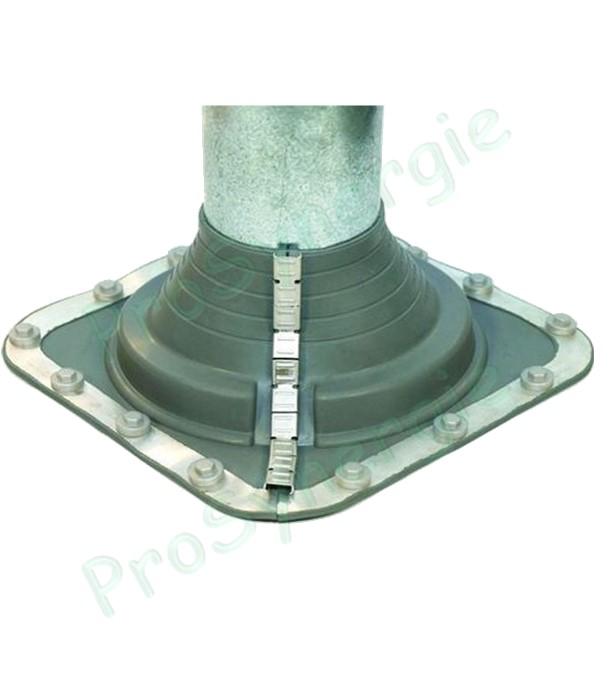

Le passage en latéral peut être rendu nécessaire dans le cas d’un remplacement ; dans ce cas il sera nécessaire de couper le solin latéralement ( pré découpage existant ), de l’ajuster au tuyau et joindre avec les agrafes métal (clips) fournies.

Version EPDM

Résiste aux températures élevées : température de fonctionnement de -50°C jusqu’à 115°C.

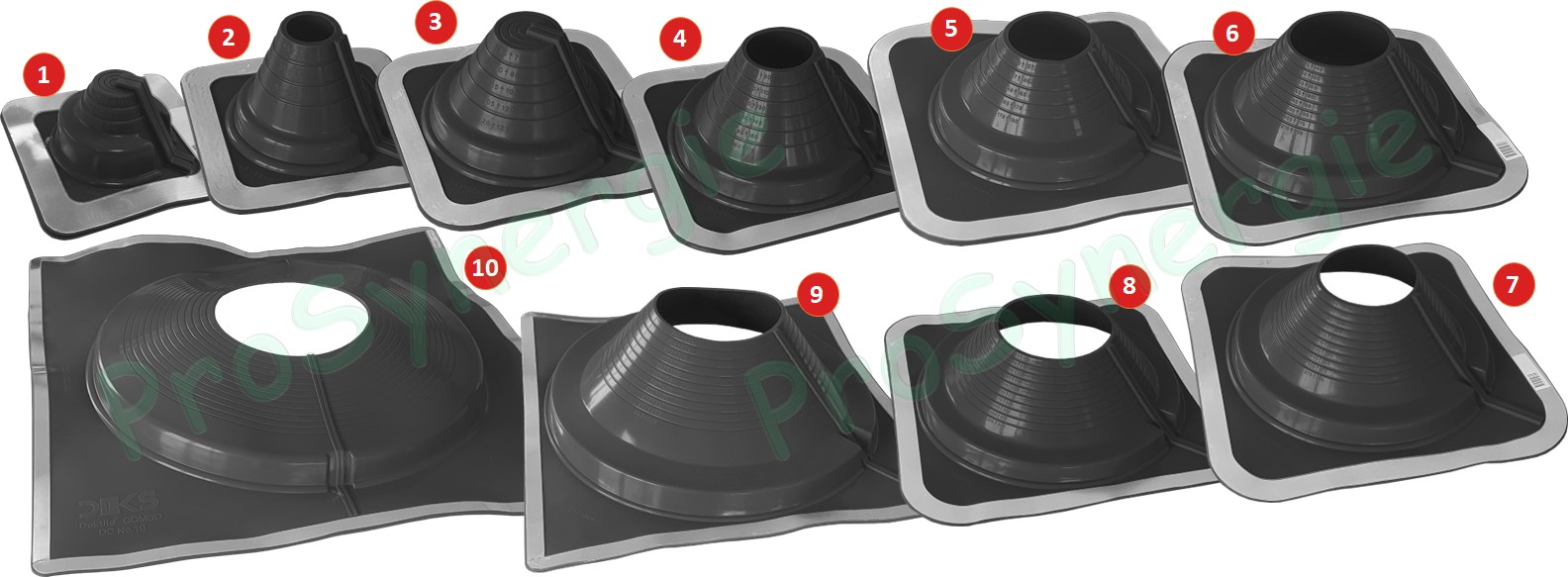

Référence Modèle Taille de la base (L) Pente du toit Diamètre extérieur du tuyau Hauteur (H) Diamètre supéreur (Ø) Ouvert / fermé Nombre d’agrafes  métal Kit de fixation
ETAD000100 n° 1 139 x 139 mm 0-40° Ø 5 à 60 mm 63 mm 33 mm Fermé 2 Kit 25
ETAD000101 n° 2 177 x 177 mm 0-40° Ø 45 à 85 mm 91 mm 45 mm Ouvert 3 Kit 25
ETAD000102 n° 3 218 x 218 mm 0-40° Ø 5 à 127 mm 98 mm 55 mm Fermé 4 Kit 25
ETAD000103 n° 4 285 x 285 mm 0-40° Ø 75 à 175 mm 123 mm 78 mm Ouvert 5 Kit 25
ETAD000104 n° 5 365 x 365 mm 0-40° Ø 108 à 190 mm 110 mm 100 mm Ouvert 6 Kit 75
ETAD000105 n° 6 365 x 365 mm 0-40° Ø 125 à 230 mm 126 mm 120 mm Ouvert 6 Kit 75
ETAD000106 n° 7 454 x 454 mm 0-40° Ø 150 à 280 mm 131 mm 141 mm Ouvert 7 Kit 75
ETAD000107 n° 8 454 x 454 mm 0-40° Ø 175 à 330 mm 131 mm 166 mm Ouvert 7 Kit 75
ETAD000108 n° 9 685 x 685 mm 0-40° Ø 240-508 mm 201 mm 227 mm Ouvert 12 Kit 75
ETAD000109 n°10 1000 x 1045 mm 0-30° Ø 350 à 760 mm 137 mm 298 mm Ouvert 12 Kit 75

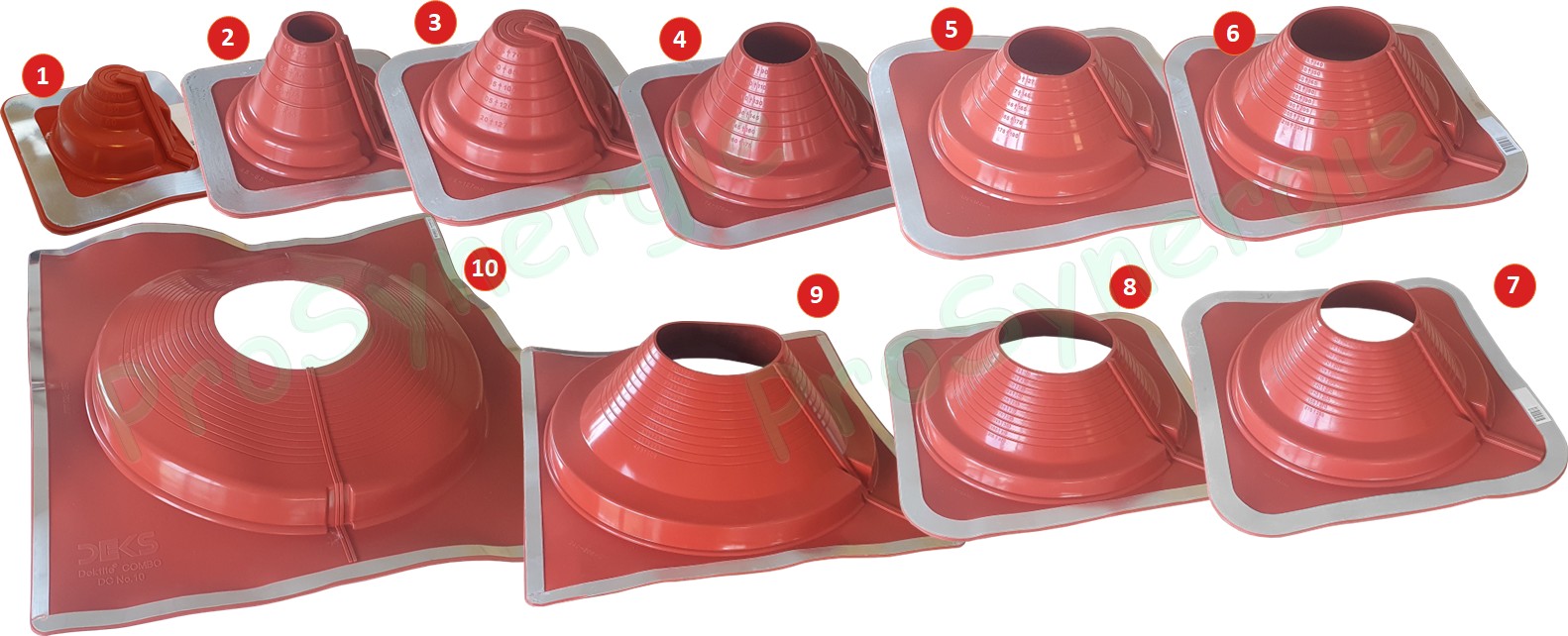

Version Silicone Rouge

Résiste aux températures extrèmes : température de fonctionnement de -50°C jusqu’à 200°C.

Référence Modèle Taille de la base (L) Pente du toit Diamètre extérieur du tuyau Hauteur (H) Diamètre supéreur (Ø) Ouvert / fermé Nombre d’agrafes  métal Kit de fixation
ETAD000300 n° 1 139 x 139 mm 0-40° Ø 5 à 60 mm 63 mm 33 mm Fermé 2 Kit 25
ETAD000301 n° 2 177 x 177 mm 0-40° Ø 45 à 85 mm 91 mm 45 mm Ouvert 3 Kit 25
ETAD000302 n° 3 218 x 218 mm 0-40° Ø 5 à 127 mm 98 mm 55 mm Fermé 4 Kit 25
ETAD000303 n° 4 285 x 285 mm 0-40° Ø 75 à 175 mm 123 mm 78 mm Ouvert 5 Kit 25
ETAD000304 n° 5 365 x 365 mm 0-40° Ø 108 à 190 mm 110 mm 100 mm Ouvert 6 Kit 75
ETAD000305 n° 6 365 x 365 mm 0-40° Ø 125 à 230 mm 126 mm 120 mm Ouvert 6 Kit 75
ETAD000306 n° 7 454 x 454 mm 0-40° Ø 150 à 280 mm 131 mm 141 mm Ouvert 7 Kit 75
ETAD000307 n° 8 454 x 454 mm 0-40° Ø 175 à 330 mm 131 mm 166 mm Ouvert 7 Kit 75
ETAD000308 n° 9 685 x 685 mm 0-40° Ø 240-508 mm 201 mm 227 mm Ouvert 12 Kit 75
ETAD000309 n°10 1000 x 1045 mm 0-30° Ø 350 à 760 mm 137 mm 298 mm Ouvert 12 Kit 75

Kits de fixation

Les kits de fixation SolFlexe sont conçus pour être utilisés avec le solin EPDM ou silicone sur les toits métalliques ( Bac acier ).

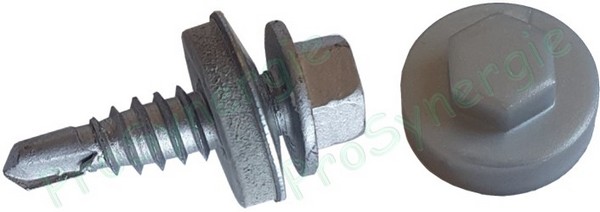

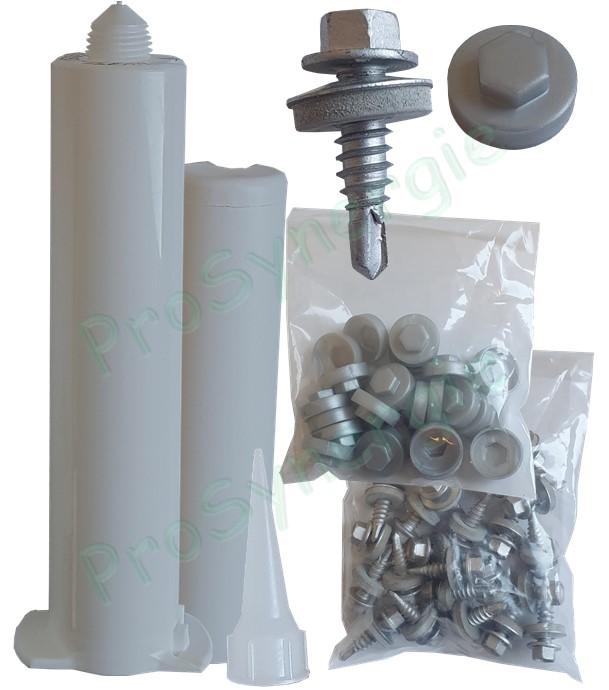

Les vis avec rondelles d’étanchéité sont auto-foreuses. Les capuchons plastiques servent à leur protection.

Le type de kit de fixation à prévoir est indiqué sur le tableau des solins. Les vis auto-perçantes doivent être placées à 25 – 50 mm de distance entre-elles.

Référence Modèle Nombre de cartouches
silicone		 Nombre de points de fixation Visuel

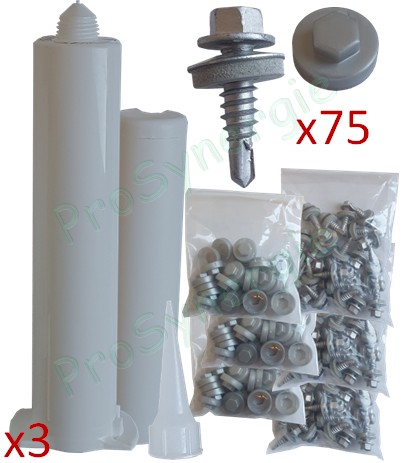

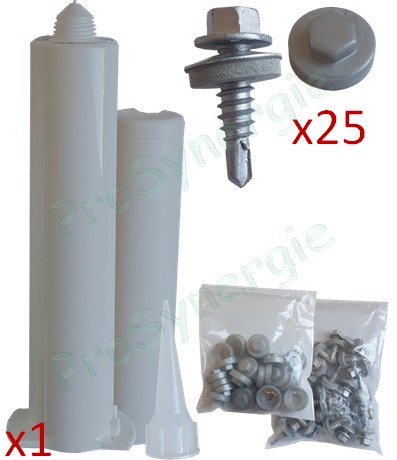

ETAD001800 Kit 25 1 x 75 mL 25 vis + capuchons
ETAD001801 Kit 75 3 x 75 mL 75 vis + capuchons

Montage

Etape Nouvelle installation Remplacement

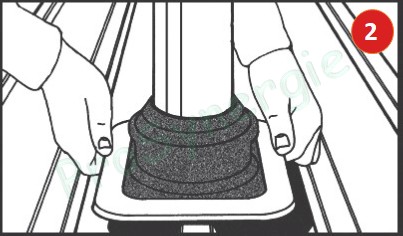

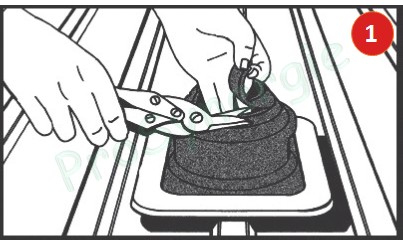

Couper le cône du solin SolFlexe au niveau correspondant à la taille du tuyau Couper le cône du solin SolFlexe au niveau correspondant à la taille du tuyau et couper latéralement au niveau de la "couture", y compris le cadre en aluminium.
Enfiler le solin SolFlexe sur le tuyau. L’eau peut être utilisée comme lubrifiant Entourer le tuyau avec le solin coupé et serrer les agrafes métal en commençant par celles du haut et en terminant par celles de la base.

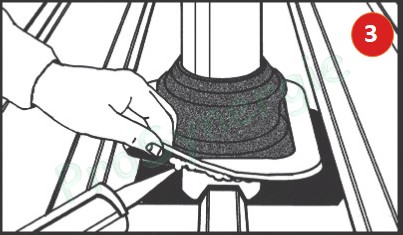

Appliquer le silicone d’étanchéité en dessous de l'embase métallisée. Appliquer le silicone d’étanchéité en dessous de l'embase métallisée et sur l’extérieur de la fermeture des coutures.

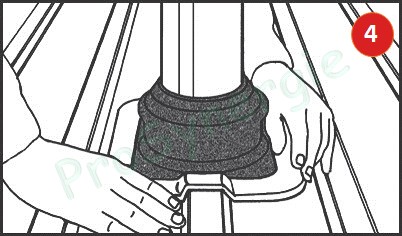

Former le solin sur le profil de la toiture.

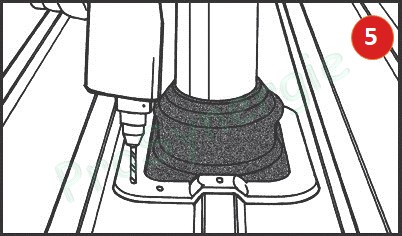

Fixer le solin à la surface à l’aide des vis autotaraudeuses. Fixer le solin à la surface à l’aide des vis autotaraudeuses en commençant par les deux côtés de la couture.
Utilisez un solin SolFlexe en position losange pour des passages de toits à forte pente.
