SOLFLEXE ALU - Présentation et mode de montage du solin souple avec base aluminium

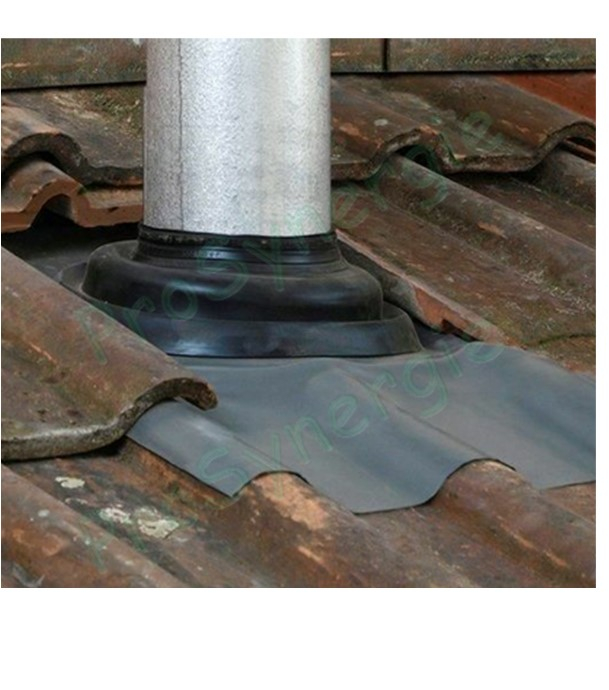

Le solin SolFlexe Alu, pour toitures en tuiles et en ardoises, s'installe rapidement sur les toits pour créer une étanchéité lors de passage de tubes divers (conduits de fumée, ventilation, etc...).

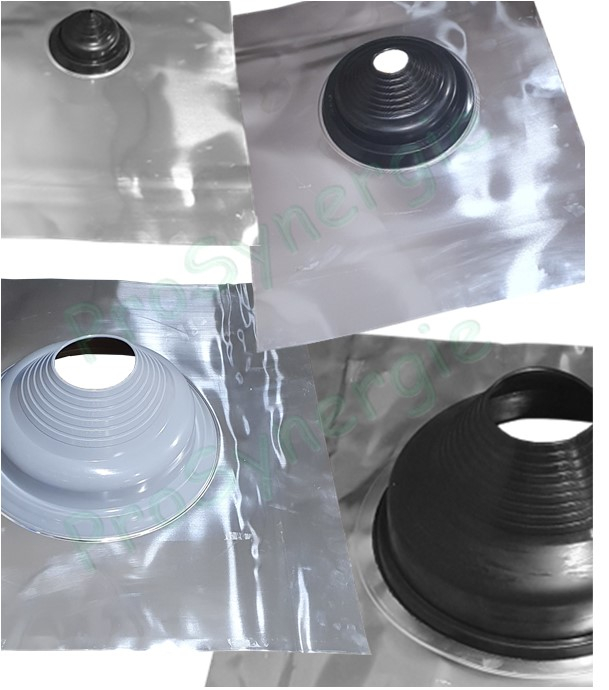

Présentation de la gamme

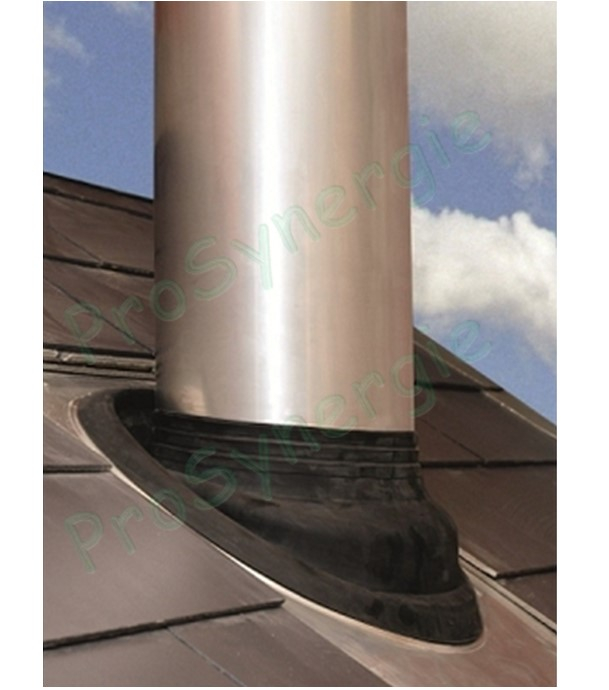

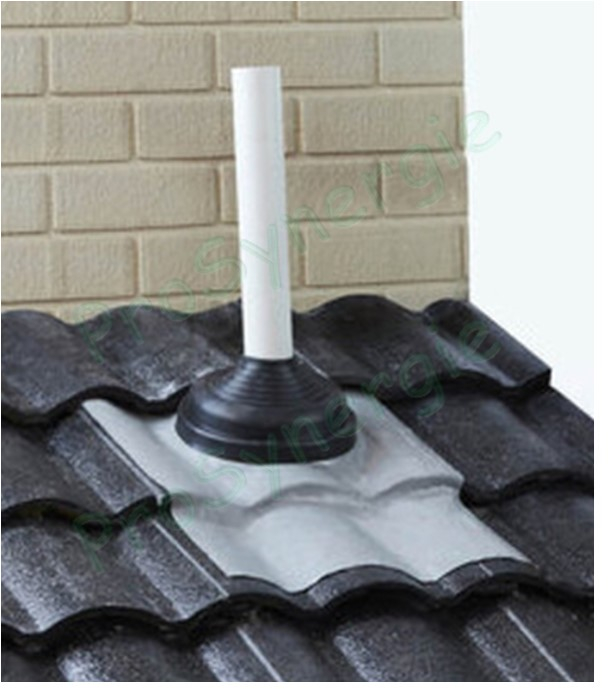

Le solin souple SolFlexe Aluminium ne tache pas et ne corrode pas les toits et les gouttières comme le plomb. Le cône EPDM noir ou Silicone gris, qui est taillé sur place pour s’adapter, est ingénieusement serti à une base en aluminium malléable de haute qualité. C’est le moyen économique le plus rapide pour une étanchéité d'un toit de tuile. Solflexe Aluminium peut être peint.

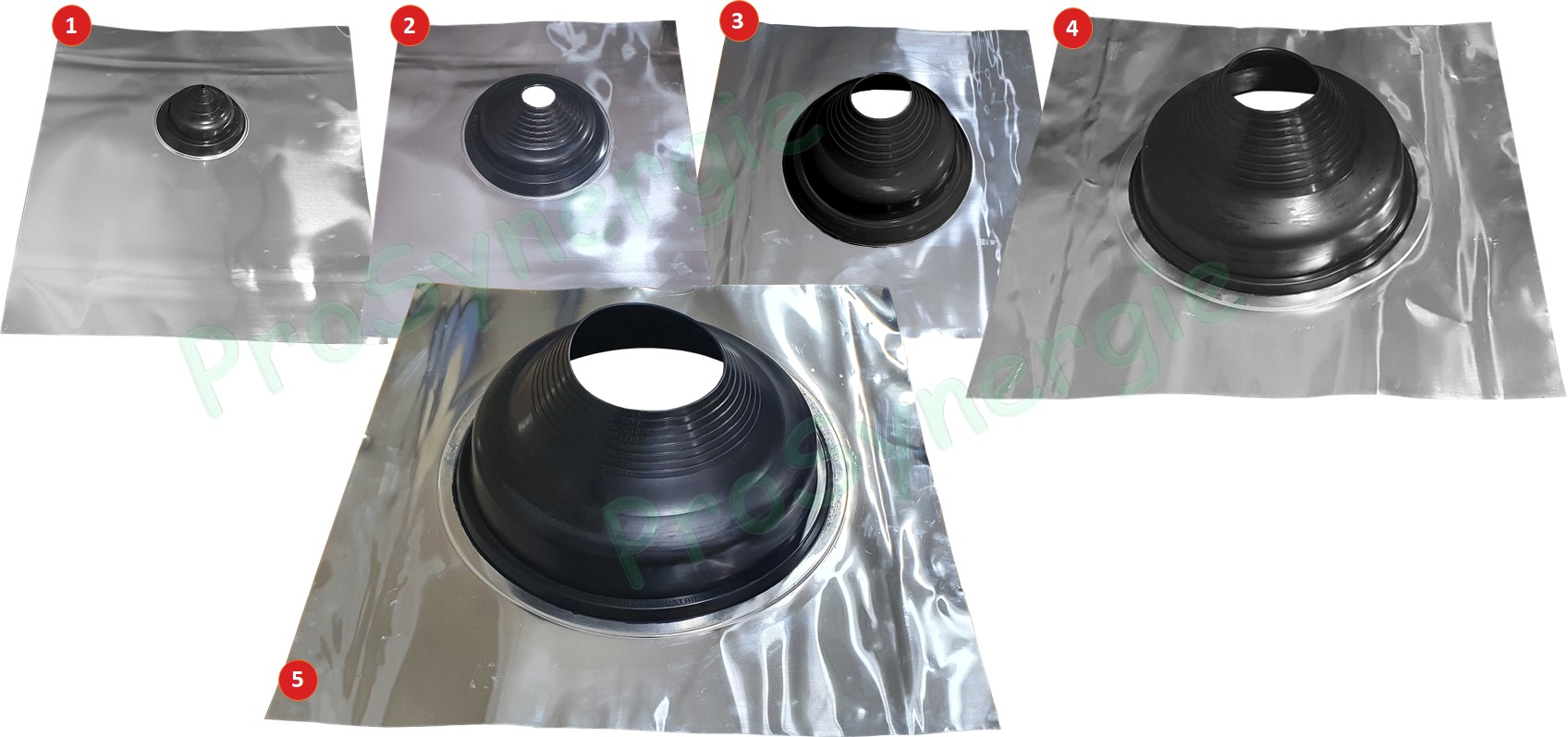

Version EPDM
Résiste aux températures élevées : température de fonctionnement de -50°C jusqu’à 115°C et 150° par intermittence.
| Référence | Modèle | Longueur de la base (Lg) | Largeur de la base (la) |
Pente du toit | Diamètre extérieur du tuyau |
| ETAD001300 | n° 1 | 600 mm | 500 mm | 0-45° | Ø 12 à 70 mm |
| ETAD001301 | n° 2 | 600 mm | 500 mm | 0-45° | Ø 50 à 170 mm |
| ETAD001302 | n° 3 | 600 mm | 600 mm | 0-45° | Ø 110 à 200 mm |
| ETAD001303 | n° 4 | 764 mm | 764 mm | 0-45° | Ø 160 à 300 mm |
| ETAD001304 | n° 5 | 956 mm | 956 mm | 0-45° | Ø 300 à 450 mm |

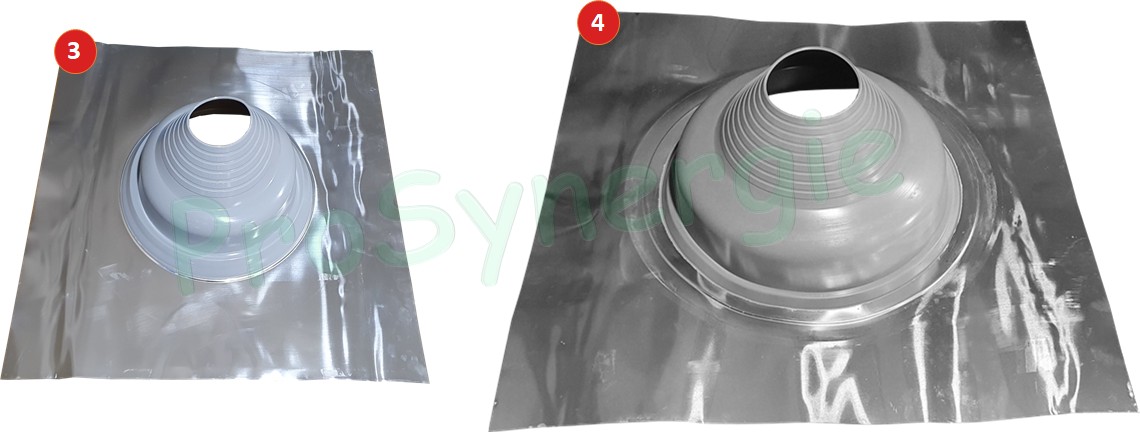

Version Silicone Rouge
Résiste aux températures extrèmes : température de fonctionnement de -50°C jusqu’à 200°C et 250° par intermittence.
| Référence | Modèle | Taille de la base (L) | Pente du toit | Diamètre extérieur du tuyau | |
| ETAD001400 | n° 3 | 600 mm | 600 mm | 0-45° | Ø 110 à 200 mm |
| ETAD001401 | n° 4 | 764 mm | 764 mm | 0-45° | Ø 160 à 300 mm |
Montage
| Etape | Remplacement |
 |

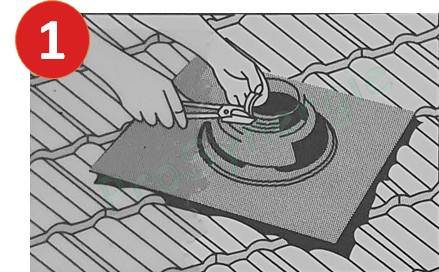

Mesurer le diamètre extérieur du tuyau. Déterminer le cercle à découper en repérant la dimension indiquée sur sur le cône EPDM ou silicone. Le découper prudemment à l'aide d'une cisaille bien aiguisée en s'assurant qu'il n'y ait pas de coupure ou de déchirure qui pourrait affaiblir le cône lors de son étirement. |
 |

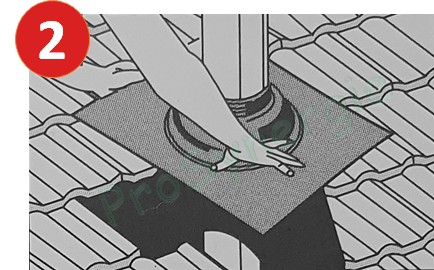

Lubrifier le tuyau avec de l'eau, puis glisser le solin jusqu'au niveau de la couverture. NB : Appuyer sur la surface du cône seulement. Ne pas tirer sur le revêtement à la base du cône. |
 |

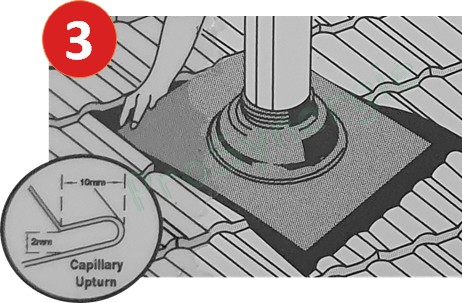

Placer la partie supérieure de la base en aluminium sous la tuile, formant un pli dans l'aluminium comme indiqué, afin d'empêcher que l'eau ne monte par capillarité. |
 |

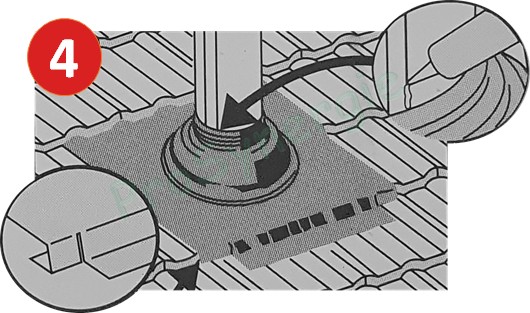

Pour terminer, façonner la base en aluminium à la main, afin qu'elle suive le profil des tuiles, tout en formant une rigole d'écoulement. NE PAS UTILISER D'OUTILS EN METAL. En cas de jointure sur le tuyau, appliquer de la pâte silicône en haut du cône EPDM ou silicone, jusqu'au haut du tuyau ou du capuchon, comme illustré. |
IMPORTANT : Pour une plus grande stabilité, couper les extrémités inférieures de la base du solin souple et les retourner toutes les deux sous la tuile supérieure. Cette mesure est nécessaire pour éviter que le vent ne fasse pression sur les coins en aluminium surtout dans les régions exposées ou soumises aux vents violents.
