Application :

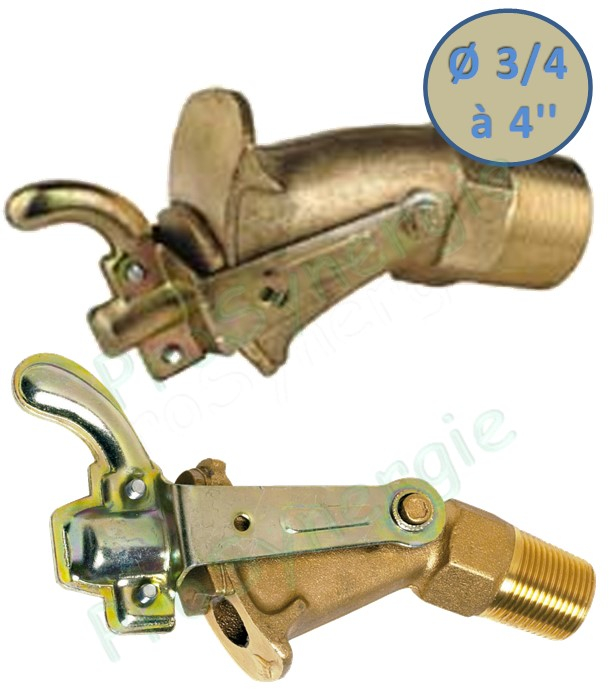

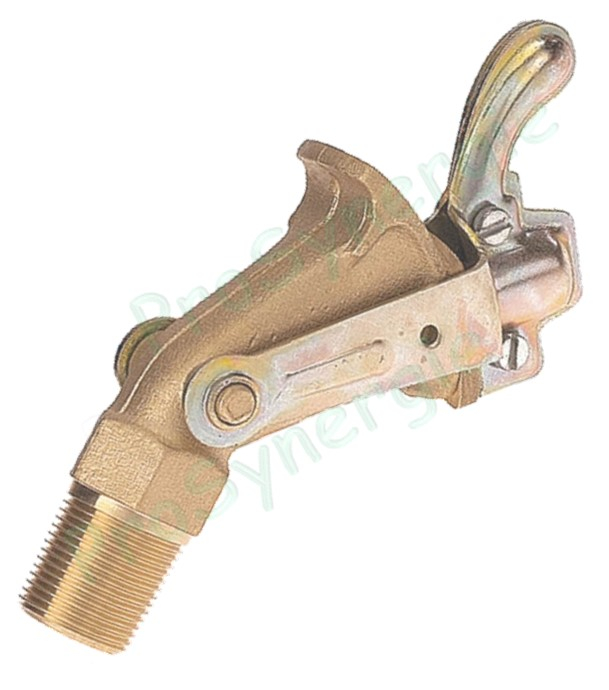

Robinet “Perfection” - Quick Draining Valve
Particulièrement adapté aux liquides denses liquides non corrosifs - Pour le dépotage.
Qualité conforme aux normes UNI EN ISO 1001: 2008.
Carractéristiques :
Raccordement fileté gaz BSP mâle conique.

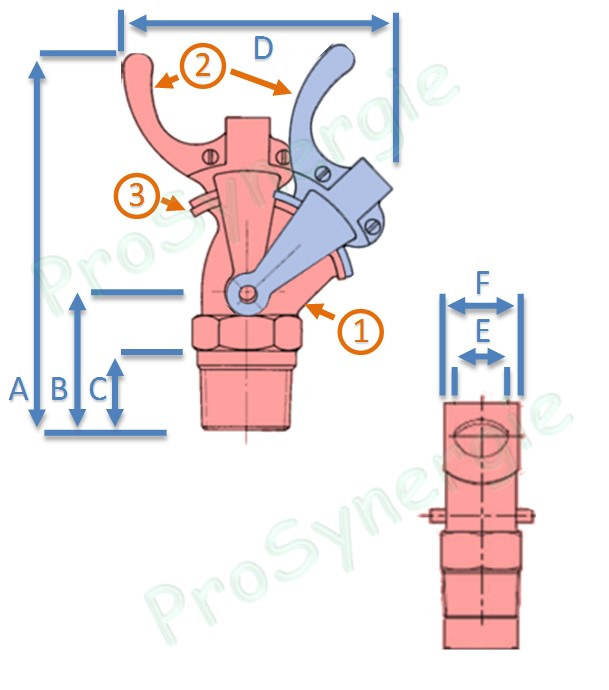

DN (ø)
|
3/4" (20/27) |
1"1/2 (40/49) |
2" (50/60) |
2"1/2(58) |
3"(72) |
4"(92) |
| A (mm) |
170 |
200 |
220 |
260 |
300 |
350 |
| B (mm) |
58 |
67 |
80 |
97 |
100 |
110 |
| C (mm) |
30 |
40 |
40 |
53 |
53 |
60 |
| D (mm) |
90 |
140 |
470 |
200 |
225 |
290 |
| E (mm) |
16 |
33 |
43 |
55 |
65 |
90 |
| F (mm) |
43 |
70 |
79 |
105 |
120 |
145 |
| Poids (Kg) |
0,45 |
1,3 |
1,5 |
3,85 |
5,4 |
10,8 |
Composition :
- Corps :
- Pour les vanne avec un diamètre inferieur ou égal au 2' : En bronze, laiton CB754S EN1982
- Pour les vanne avec un diamètre supérieur ou égal au 2'1/2 : En fonte
- La poignée de commande ou levier : En acier forgé
- Opturateur : Laiton CW617N EN12165
