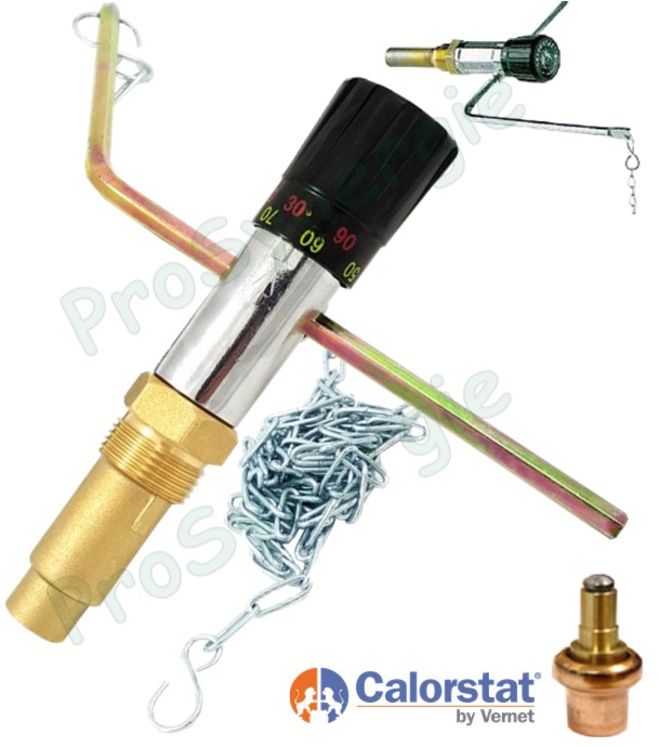

Régulateur de tirage 30 à 90°C à chainette raccord ØM3/4" (Type Calostat Vernet R85) - avec levier ou bras L1 90° 190x191mm
Régulateur pour l'alimentation en air des chaudières à combustible solide.
- Réglage 30°C/100°C,
- Levier longueur 185mm,
- Force de levée 1Kg,
- Raccord Mâle 3/4".
Instruction
Le Régulateur est livré en standard en 3/4 avec levier L1.
Le fourreau pour montage en 1” et les leviers L2 et L3 sont livrables sur demande.
Le corps est démontable, devisser à droite
Montage et réglage
Le pas de vis du régulateur étant conique, serrer celui-ci afin d’obtenir une bonne étanchéité et une orientation convenable par rapport à la porte de tirage.
Introduire le levier à chaînette de façon légèrement inclinée vers le bas dans l'orifice de l'étrier, en chassant la goupille. Ajuster le levier latéralement de sorte que la chaînette soit dans l’alignement de l'attache de la porte de tirage. Immobiliser le levier en serrant la vis de fixation.
Le régulateur est préréglé pour un montage vertical. Pour un montage horizontal placer le bouton sur la position 30 puis le retirer en tirant et le décaler de 180° avant de l'emboiter à nouveau.
Pour régler la longueur de la chaînette, placer le bouton sur ta graduation 60. Lorsque la température de l’eau atteint 60° C ajuster la chaînette de telle sorte que la porte de tirage maintienne une ouverture d’environ 1 mm.
Le bouton de réglage gradué permet d’afficher une température de 30 à 100° C. Le déplacement de la chaîne est environ de 10 mm/10° C avec levier de 185 mm et de 6 mm/10°C avec levier de 115 mm. La force utile est respectivement de 1 kg et 1,6 kg.
