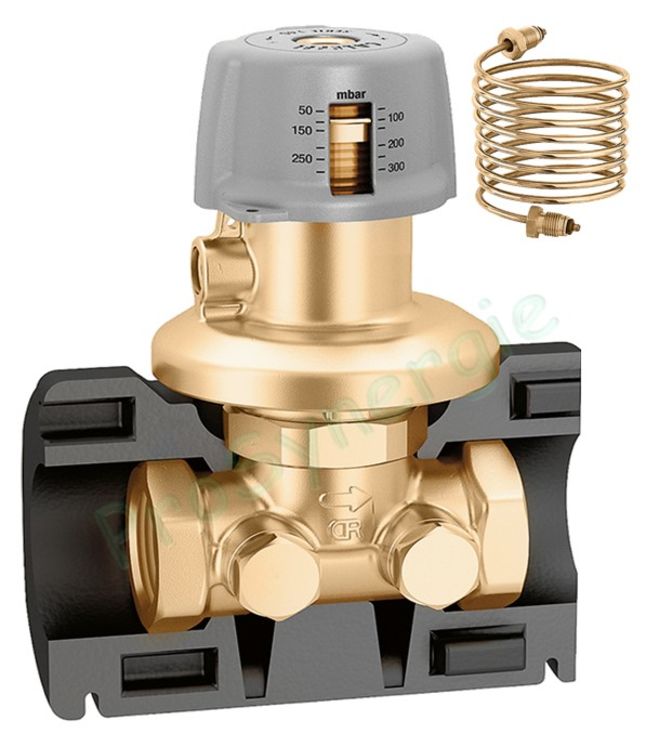

Régulateur de pression différentielle avec capilaire Série 140
Fonction
Le régulateur de pression différentielle maintient la différence de pression entre deux points d’un circuit hydraulique sur une valeur prédéfinie.
La vanne d’équilibrage (arrêt et préréglage) permet d’équilibrer le débit du fluide caloporteur sur le circuit où elle est montée. Ce circuit peut également être contrôlé par le régulateur de pression différentielle.Le réglage de la pression différentielle prévient le bruit et les turbulences dans les circuits à débit variable, mais surtout un bon équilibrage.
Voici différents types d’applications où peuvent être utilisés ces
dispositifs :
- installations en zoning / colonnes montantes
- installations avec chaudières à condensation
- installations de chauffage urbain
- installations à débit variable avec vannes deux voies thermostatiques ou modulantes.
Principe de fonctionnement
Le circuit est réglé par l’action combinée de deux dispositifs, la vanne d’équilibrage et le régulateur Dp. Par l’intermédiaire du capillaire qui les relie, ils contrôlent le débit et la pression
différentielle dans la zone circuit concernée selon les conditions de fonctionnement de l’installation. La vanne d’équilibrage règle le débit de projet grâce à un obturateur profilé.
Le régulateur de pression différentielle rétablit de façon proportionnelle les conditions de Dp pré-sélectionnées sur la vanne en fonction du débit courant des dispositifs, notamment les vannes thermostatiques à deux voies.
Gamme
| Référence | Code fabricant | DN | Pression différentielle admissible |
| THE140340 | 140340 | DN 1/2' | 50 / 300mbar |
| THE140350 | 140350 | DN 1/2' | 250 / 600mbar |
| THE140360 | 140360 | DN 3/4' | 50 / 300mbar |
| THE140370 | 140370 | DN 3/4' | 250 / 600mbar |
| THE140380 | 140380 | DN 1' | 50 / 300mbar |
| THE140392 | 140392 | DN 1' | 250 / 600mbar |
| THE140440 | 140440 | DN 1" 1/4 | 50 / 300mbar |
| THE140450 | 140450 | DN 1" 1/4 | 250 / 600mbar |
| THE140460 | 140460 | DN 1" 1/2 | 50 / 300mbar |
| THE140470 | 140470 | DN 1" 1/2 | 250 / 600mbar |
| THE140480 | 140480 | DN 2" | 50 / 300mbar |
| THE140492 | 140492 | DN 2" | 250 / 600mbar |
