Règles de pose pour les plaques murales isolée de protection de poêles et tuyaux de poêle

Distance de sécurité

Rappel : Suivant la norme NF DTU 24.1, la distance de sécurité à respecter entre un conduit de raccordement simple paroi et un matériau combustible est de 3 fois le diamètre nominal du conduit avec un minimum de 37,5 cm.

Afin de pouvoir réduire cette distance qui peut dans certains cas se révéler trop importante, TEN (Tôlerie Emaillerie Nantaise) a développé une solution technique permettant de réduire cette distance : La plaque de protection murale isolée:
- Elle permet de réduire la distance de sécurité jusqu’à 1,5 fois le diamètre du conduit avec un minimum de 20 cm*.
- Elle est ventilée et incombustible.

*(conformément à la norme NF DTU 24.1).

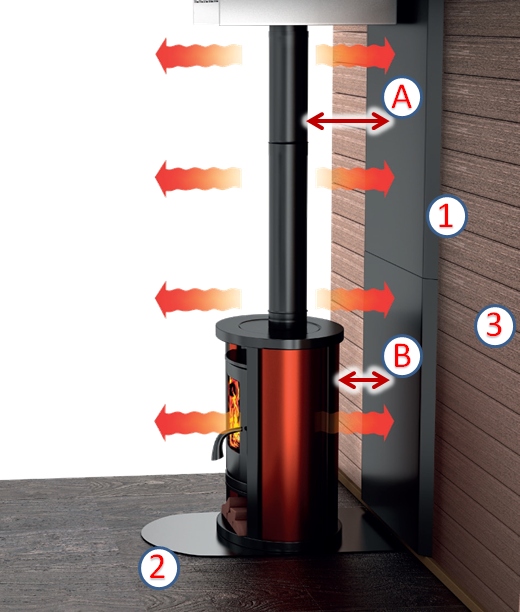

• A : Distance de sécurité du conduit de raccordement
• B : Distance de sécurité du poêle à bois indiquée par le fabricant dans la notice de l’appareil
• 1 : Plaque de protection murale isolée (elles peuvent se superposer pour atteindre la hauteur souhaitée)
• 2 : Plaque de protection au sol
• 3 : Paroi en matériaux dit "combustibles"

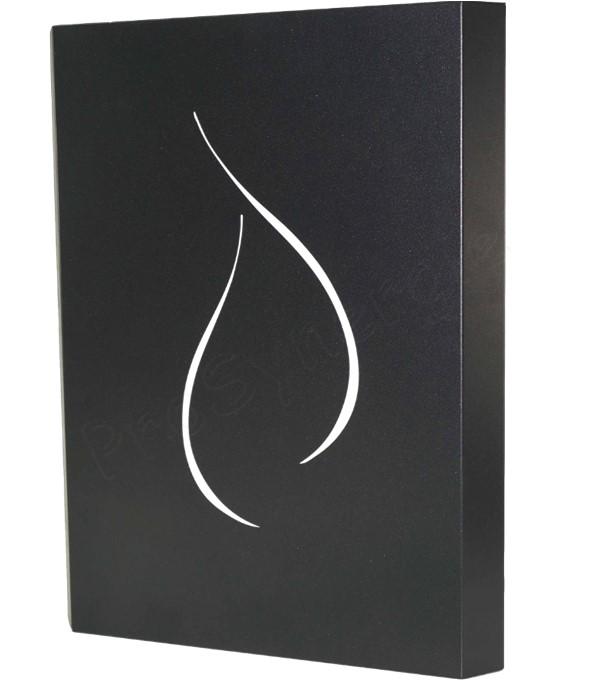

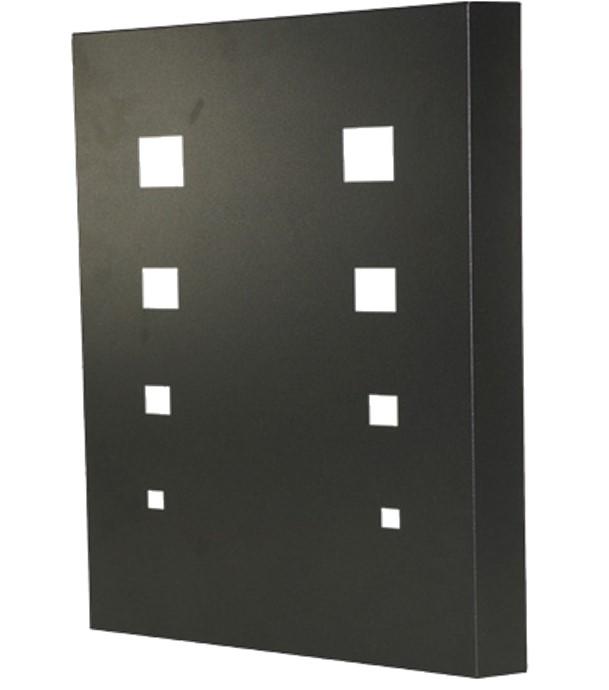

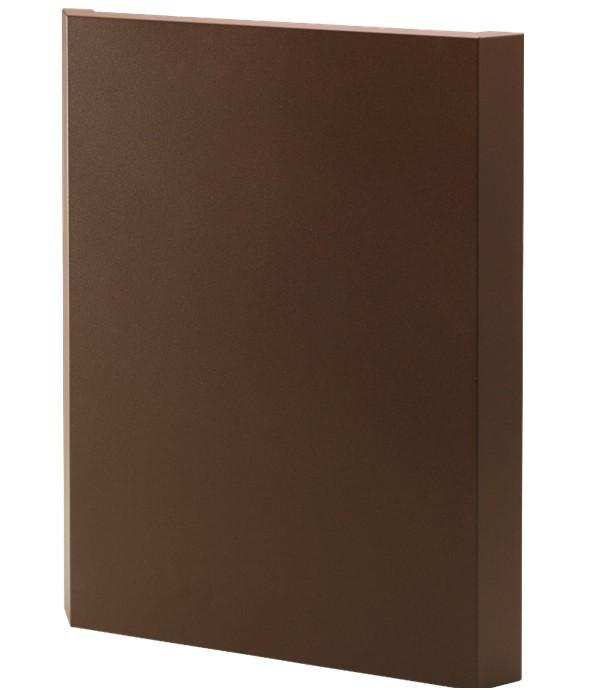

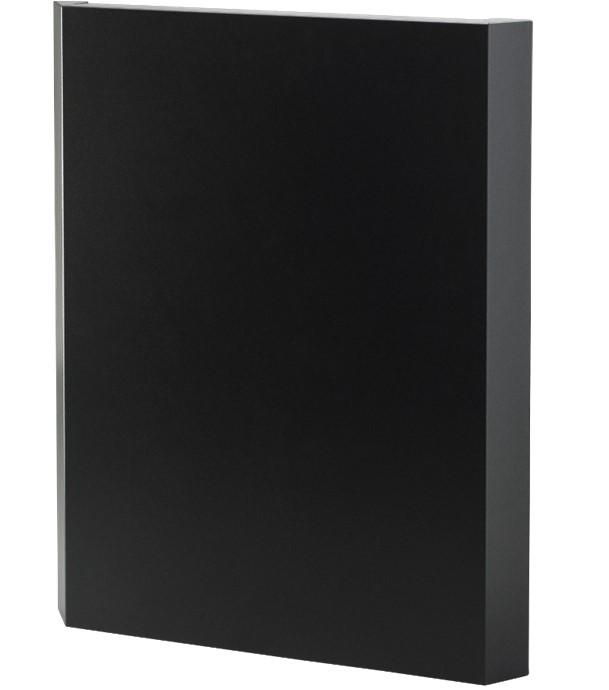

Gamme

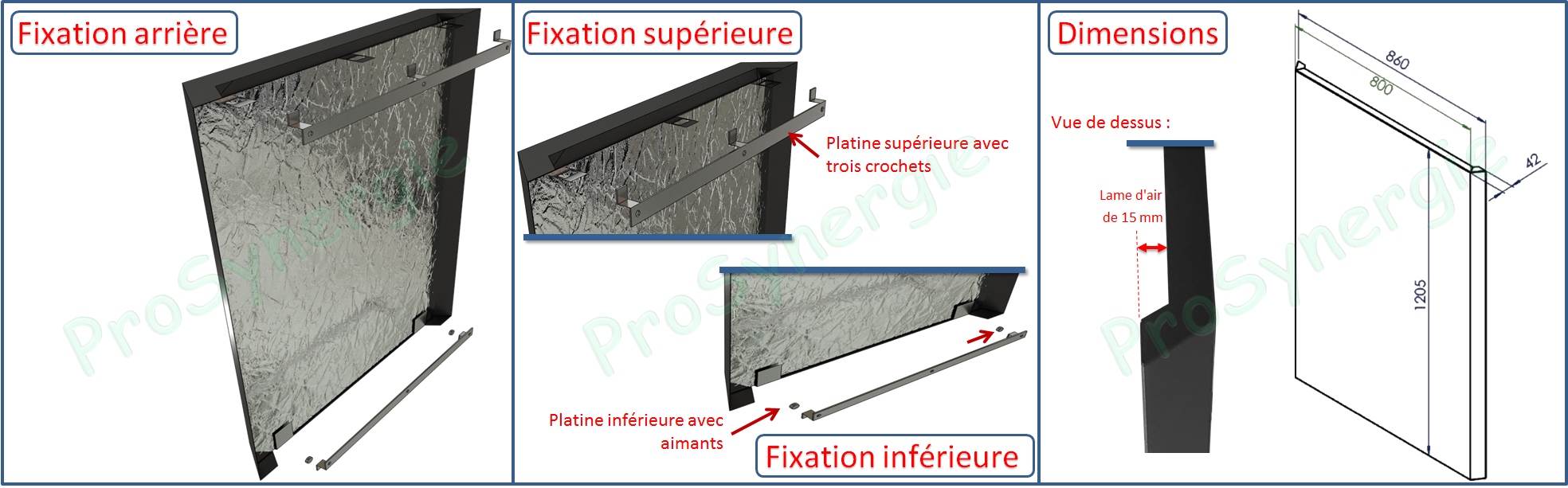

Montage de la Plaque de protection murale isolée

Le montage se fait à partir de deux platines de fixations (ou consoles de fixation) que l'on vient fixer sur la paroi :

• La platine supérieure est munie de crochets sur laquelle on vient fixer la plaque de protection isolée.
• La platine inférieure est munie d'aimants.
