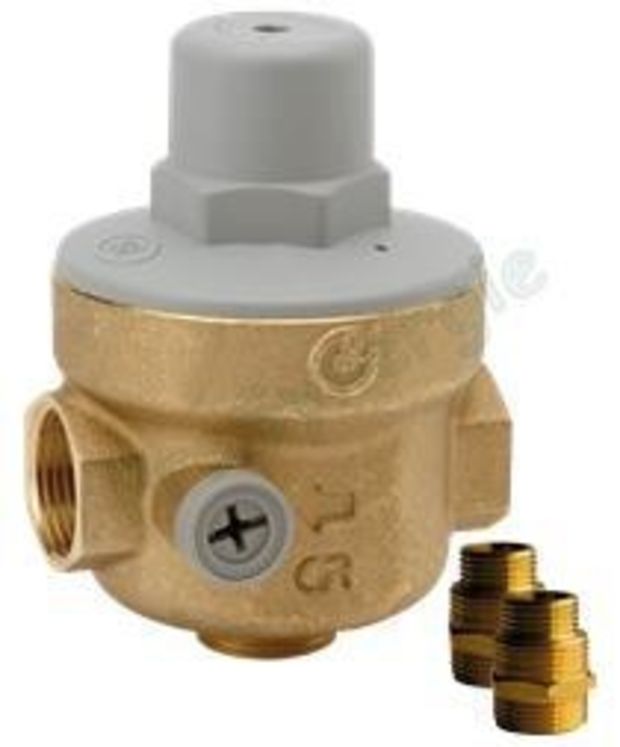

Réducteur de pression laiton ACS série 539 25 bars (réglable 1 à 5.5 bars) ØF 3/4´´ (+ 2 réductions MM 1/2'' - 3/8'')

Marque : CALEFFI
Référence : THER53920
CALEFFI
En savoir plus

Description :

Les réducteurs de pression sont des dispositifs qui, une fois montés sur l'installation de distribution d'eau privée, réduisent et stabilisent la pression venant du réseau public qui est généralement trop élevée et variable pour en permettre une exploitation correcte sur les installations domestiques.

Fourni avec une paire de raccords multifiletés: 1/2” F, 1/2” M et 3/4” M.
Avec 2 raccordements pour manomètre 1/4” F.

Données techniques :

Pression amont maximum 25 bar
Plage de température du fluide 2–80 °C
Réglages 3 bar
Plage de réglage de la pression 1–5,5 bar
Matériel laiton anti-dézincification DR

Certicication :

  • Homologués NF 079 doc.4 - EN 1567.
  • ACS

Conseils pour l’installation :

Pour réduire le plus possible le risque de cavitation à l'intérieur du réducteur, ce qui pourrait entraîner un dysfonctionnement avec risque d'érosion sur la zone d'étanchéité, de vibrations et de bruits, il est vivement conseillé de faire référence aux conditions de travail indiquées sur le diagramme. Sachant que de nombreux facteurs et conditions variables telles que pression de l’installation, température, présence d’air, débit et vitesse, peuvent influencer le comportement du réducteur de pression, le rapport entre la pression amont et aval doit idéalement être maintenu dans une fourchette de 2:1 et ne pas dépasser 3:1 (par exemple, pression en amont 10 bars, pression en aval 5 bars, rapport de pression = 10/5 = 2:1). Dans ces conditions, le risque de cavitation est extrêmement limité bien que certains effets soient possibles à cause de nombreux facteurs présents dans le circuit durant le fonctionnement. Si le rapport de pression dépasse la limite indiquée, reconsidérer la pression de projet de l’installation ou prévoir l’emploi  d'un réducteur de pression de premier stade (par exemple, réducteur de pression de premier stade de 16 à 8 bar et de 8 à 4 bar pour le deuxième stade). Les tuyaux en amont et en aval du réducteur de pression doivent être fixés conformément aux instructions du constructeur et aux normes locales afin d'éviter de créer et de transmettre des vibrations et/ou des bruits à l'intérieur du circuit.
