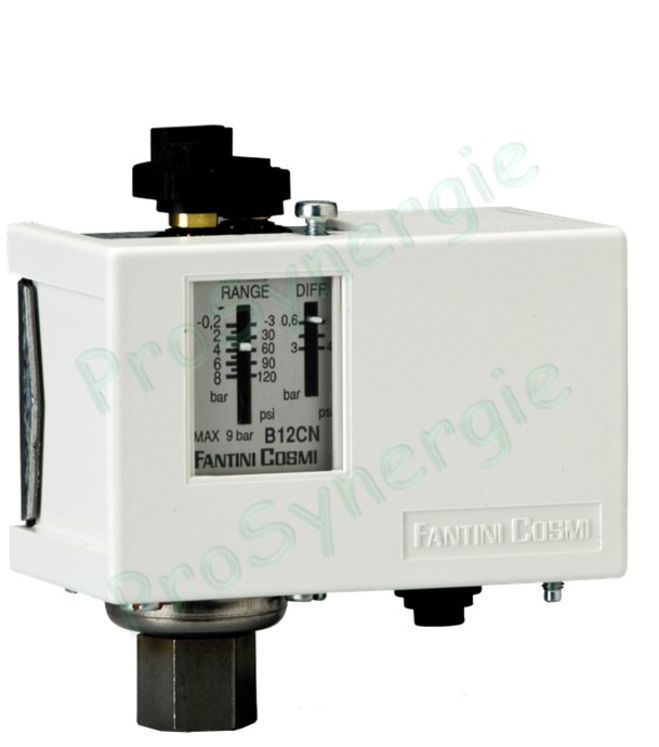

Pressostat différentiel FANTINI COSMI réglable pression jusqu´à 28 bars - 120°C maxi - 380/415V -16(6)A IP40 - Raccord ØF 1/4''
Marque : Prosynergie
Référence : SITE011568
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Pressostats pour le contrôle et la régulation de tous les fluides et gaz non explosifs.
Convient aux installations de compression, chaudières, réservoirs, autoclaves, installations de ventilation, installations de lubrification.
Carractéristiques générales :
- Élément sensible à membrane en acier inoxydable, soudé au laser.
- Cadre métallique.
- Couverture en matière thermoplastique antichoc.
- Connexions de sortie avec presse-étoupe en PVC.
- Différentiel fixe.
- Connexion femelle G 1/4 (clé 17 mm)
- Température maximale du fluide contrôlé: 120 ° C.
- Température admissible du corps du pressostat: -35 ÷ 60 ° C.
Carractéristiques Electriques :
- Tension d'isolement nominale Ui 415V ~
- Courant nominal de service continu Ith 16A
- Température de stockage et de transport: -35 ÷ 60 ° C.
- Poids unitaire: 0,43 kg de B12AN.
- Poids unitaire: 0,44 kg de B12BN.
Accessoires :
- Presse-étoupe G1 / 2 en matériau thermoplastique antichoc auto-extinguible V0, code: 303298LA
- Boîtier de protection IP44 IP44, code: 2593367
Gammes :
| Code Fab. | Code Prs | Réinitialisation | Plage de réglage | Réglage différentiel | Pression Maxi. Elément sensible |
Raccord ØG 1/4' | ° de Protection |
| B12CN | PRES0 | automatique | -0.2 ÷ 8 bar | 0.6 ÷ 3 bar | 9 bar | Femelle | IP40 |
| B12DN | PRES2 | automatique | 5 ÷ 16 bar | 1 ÷ 3.5 bar | 18 bar | Femelle | IP40 |
| B12EN | PRES3 | automatique | 8 ÷ 28 bar | 2 ÷ 6 bar | 32 bar | Femelle | IP40 |
| B12CRN | PRES1 | automatique | -0.2 ÷ 8 bar | 0.6 ÷ 3 bar | 9 bar | SAE | IP40 |
| B12ERN * | automatique | 8 ÷ 28 bar | 2 ÷ 6 bar | 32 bar | SAE | IP40 | |
| B12CN4 ** | automatique | -0.2 ÷ 8 bar | 0.6 ÷ 3 bar | 9 bar | Mâle | IP40 | |
| B12DN4 ** | automatique | 5 ÷ 16 bar | 1 ÷ 3.5 bar | 18 bar | Mâle | IP40 | |
| B12CMN ** | Manuel | 1 ÷ 8 bar | 0.6 ÷ 3 bar | 9 bar | Femelle | IP40 | |
| B12DMN ** | Manuel | 5 ÷ 16 bar | 1 ÷ 3.5 bar | 18 bar | Femelle | IP40 | |
| B12EMN ** | Manuel | 8 ÷ 28 bar | 2 ÷ 6 bar | 32 bar | Femelle | IP40 | |
| B12CNY * | automatique | -0.2 ÷ 8 bar | 0.6 ÷ 3 bar | 9 bar | Femelle | IP65 | |
| B12DNY * | automatique | 5 ÷ 16 bar | 1 ÷ 3.5 bar | 18 bar | Femelle | IP65 | |
| B12ENY * | automatique | 8 ÷ 28 bar | 2 ÷ 6 bar | 32 bar | Femelle | IP65 | |
| B12CRNY * | automatique | -0.2 ÷ 8 bar | 0.6 ÷ 3 bar | 9 bar | SAE | IP65 | |
| B12ERNY * | automatique | 8 ÷ 28 bar | 2 ÷ 6 bar | 32 bar | SAE | IP65 |
* délai de livraison sur demande
** délai de livraison et quantité minimum d'achat sur demande
1 Bar = 100Kpa, le différentiel doit être déduit de la valeur de la plage
Homologation :
- Conforme aux directives CE 0497.
- Conforme aux normes EN 60947-1 et 60947-5-1
Installation et utilisation :
- Installation directe sur le tuyau.
- Raccordement des éléments de pression G 1/4.
- En cas de températures de fluide supérieures au maximum autorisé, connectez le pressostat au tuyau en insérant une spirale métallique entre le pressostat et le tuyau afin de faciliter la dispersion de la chaleur.
- Possibilité de montage sur pince métallique, sauf pour les versions à boîtier étanche.
- Lorsque la pression augmente: 1-2 s'ouvre, 1-4 se ferme.
- Dans le pressostat avec blocage et réarmement manuel à la pression maximale, le réarmement a lieu lorsque la pression est inférieure à la valeur définie sur différentiel.
