Pots de décantation magnétique Spécial PAC - Matériaux de synthèse - DIRTMAGPLUS
Description
Le DIRTMAGPLUS est un dispositif multifonctions avec 2 éléments
Un pot de décantation servant à séparer les impuretés déposées dans les circuits ainsi que les particules ferreuses grâce à son anneau magnétique.
Un filtre interchangeable assurant l'efficacité du dispositif en phase de démarrage et durant le fonctionnement.
Gamme
| Code article | type raccord | pose |
| FP54520 | 3/4' FF | horizontale ou verticale |
| FP54526 | 1' FF | horizontale ou verticale |
Principe de fonctionnement

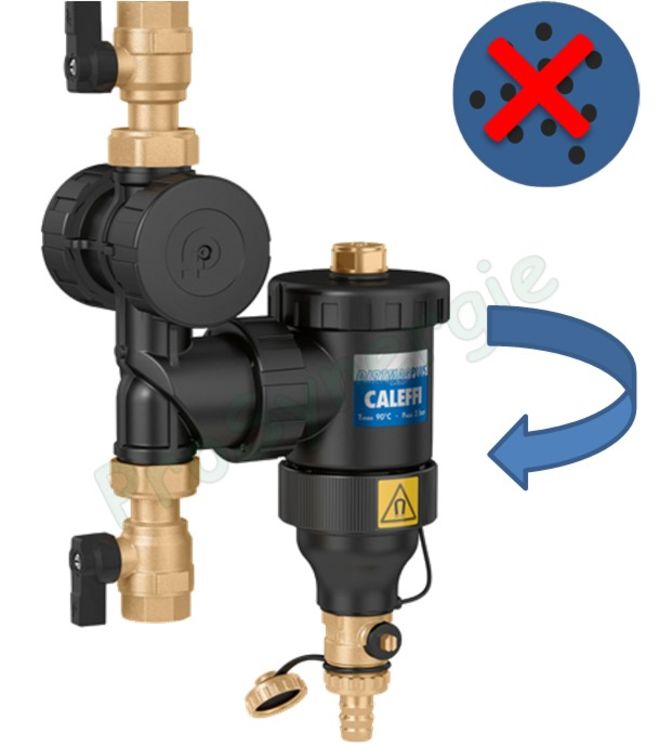

(Voir image pour les repères)
Le principe de fonctionnement du groupe multifonctions se fonde sur l’action combinée de deux composants distincts montés en série :
1. Un pot de décantation :
Le pot de décantation (1) séparant les impuretés contenues dans les installations de génie climatique.
La grille interne (2) du pot de décantation est constituée d’un ensemble de surfaces réticulaires disposées en rayon. Les impuretés présentes dans l’eau, entrant en collision avec ces surfaces, sont séparées de l’eau et précipitées vers la partie inférieure du corps de l’appareil (3) où elles sont recueillies.
Les impuretés ferromagnétiques sont retenues à l’intérieur du pot de décantation grâce à deux aimants (4) montés sur une bague extérieure extractible. Le vaste volume interne du pot de décantation permet de réduire la vitesse de passage du fluide de manière à favoriser, par gravité, la séparation des particules qu’il contient jusqu’à des diamètres de l’ordre du millième de millimètre.
2. Un filtre à cartouche interchangeable :
Le filtre à cartouche interchangeable (5) bloque mécaniquement les impuretés contenues dans le fluide caloporteur. Le filtre à cartouche retient les impuretés par sélection mécanique des particules en fonction de leurs dimensions, grâce à des mailles métalliques filtrantes spécifiques.
