Pots de décantation magnétique Multiposition avec vannes - Matériaux de synthèse - DIRTMAG
Description
Version avec vannes

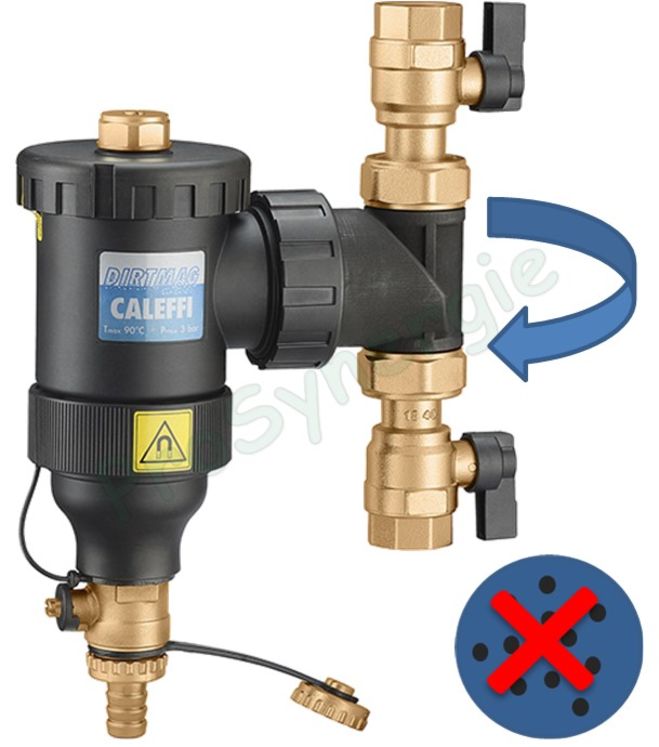

Le pot de décantation DIRTMAG 545 recueille en continu les boues et impuretés de l'eau de chauffage.
L'anneau magnétique amovible piège particulièrement les particules métalliques en suspension.
Le corps en matériaux de synthèse se monte facilement par un écrou tournant sur le té de pose en laiton, sur une conduite horizontale ou verticale.
Séparation des particules jusqu'à 5µm
Gamme
| Code article | raccord | pose |
| PD54520P | 3/4" FF | horizontale ou verticale |
| PD54526P | 1" FF | horizontale ou verticale |
| PD54533P | 1.1/4" FF | horizontale ou verticale |
Principe de fonctionnement
(Voir image pour les repères)
La grille interne (1) est constituée d’un ensemble de surfaces réticulaires disposées en rayon. Les impuretés présentes dans l’eau, entrant en collision avec ces surfaces, sont séparées de l’eau et précipitées vers la partie inférieure du corps de l’appareil (2) où elles sont recueillies.
Les impuretés ferromagnétiques sont retenues à l’intérieur du pot de décantation grâce à deux aimants (3) montés sur une bague extérieure extractible.
De plus, le grand volume interne du DIRTMAG « casse » la vitesse de l’eau et favorise ainsi la séparation des particules solides du flux d’eau par gravité.
L’évacuation des impuretés peut s’effectuer durant le fonctionnement de l’installation, en ouvrant le robinet de vidange (4).
