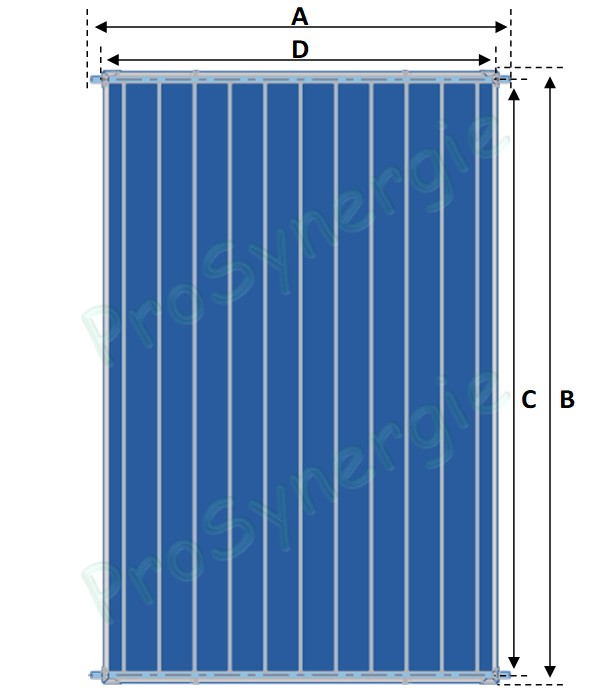

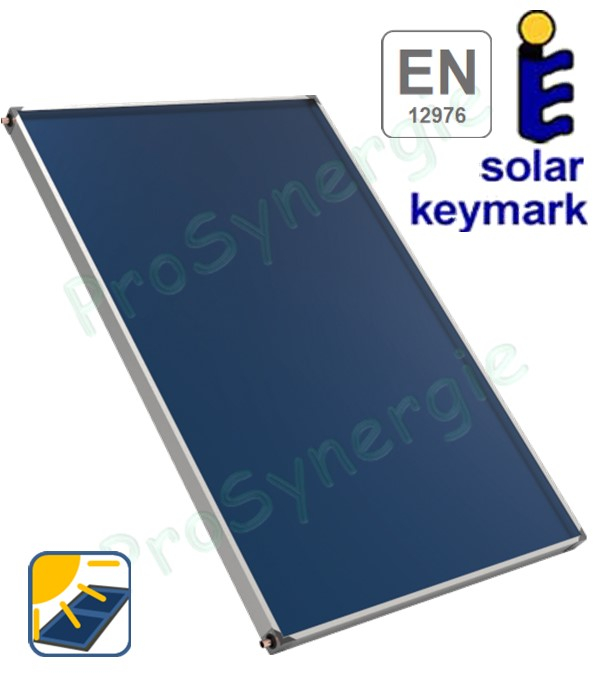

Panneau solaire plan Astrea 2,4m² HxLxP=1960x1210x80 mm + option verre antireflet et anti-grêle

Fonction

Capteur solaire à plans vitrés à circulation forcée avec liquidecalo-porteur, anti-corrosion et anti-gel.
Pré-chauffage et production d'eau chaude sanitaire (E.C.S)

Caractéristiques

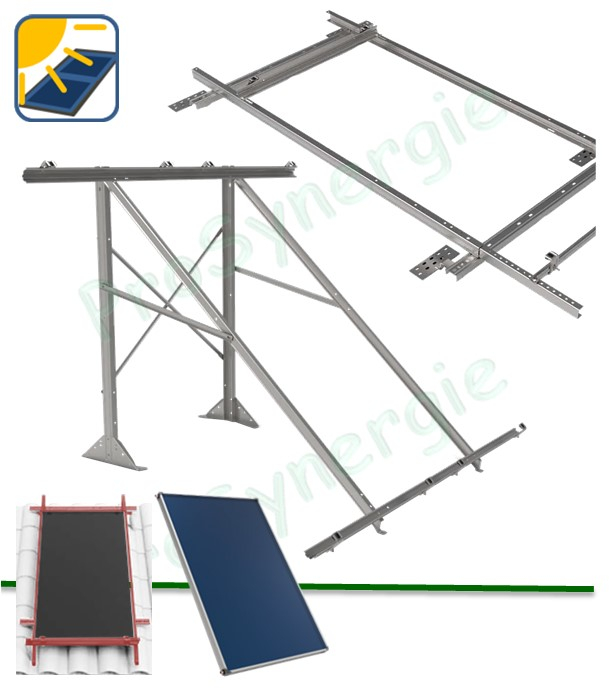

Selon la disponibilité, les panneaux solaires et les supports bénéficieront d'un traitements de surface anti-corrosion. (Magnelis® est une marque d'ARCELOR MITTAL)
Ces traitements assurent une meilleure tenue dans les environnements salins qu'une simple galvanisation ou anodisation.

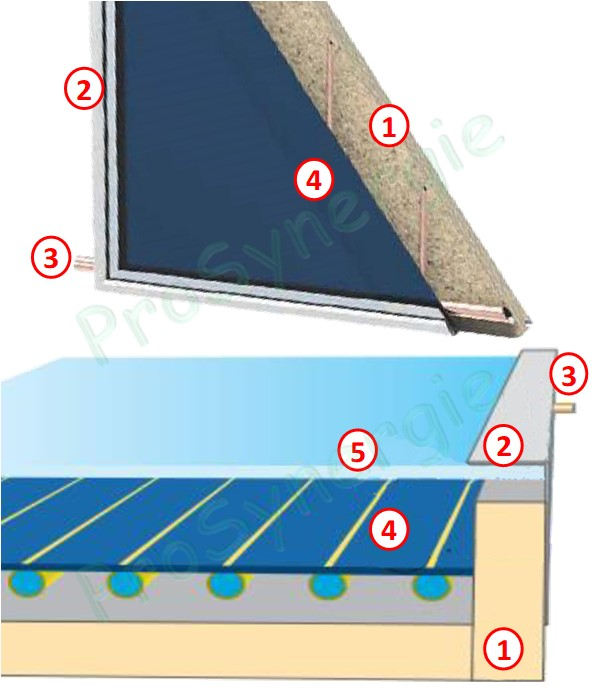

Repère suivant schéma

1. 1 - Isolation laine minérale épaisseur 30 mm, densité 24 kg/m3, anti-condensation
2. 2 - Cadre acier revêtement anti-corrosion Magnelis ®, épaisseur 0,5 mm
3. 3 - Connexion Ø22 mm, Haute et Basse
4. 4 - Absorbeur rigide en bronze, avec revêtement en aluminium sur une face, soudage laser, 11 tubes en Cu Ø8 mm, épaisseur 0,4 mm
5. 5 - Verre anti-reflet et anti-grêle (en option)

Données d'efficacité

Rendement sur collecteur : 57%*
* Le rendement sur collecteur est défini par EU811/2013 pur un écart de température de 40°K entre le collecteur et l'air ambiant pour une irradiance de 1 000w/m²

Les données requises pour la norme EU811/2013 sont :

• Efficacité sans perte (rendement) : 0,77
• Coefficient du premier ordre (a1) : 4,24W/m².K
• Coefficient du second ordre (a2) : 0,019W/m².K²
• Variation selon l'angle d'incidence (Sud 0°) : 0,95
