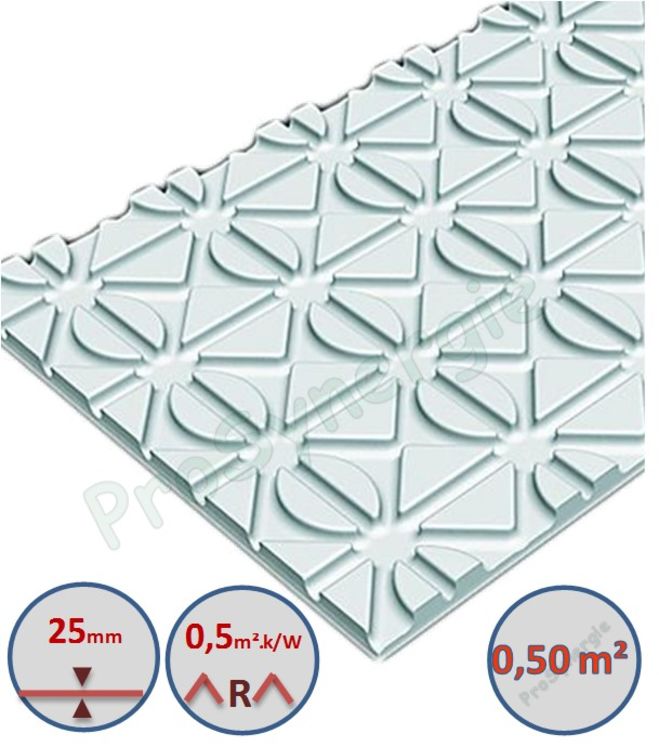

Panneau isolant plancher sans chape 1 x 0,5m (0,5 m²) polystyrène expansé R=0,50m2.k/W (épaisseur 25mm)
information technique| Performance thermique | Qté suggérée | Epaisseur | Référence |
| R 0,50 | Par 10 | 25 mm | 1402800 |
1. Pose de l'isolation périphérique
Préparation du support (ragréage, etc...) et mise en place de l'isolation périphérique contre les murs.
2. Installation des plaques d’isolation et des lamelles en acier zingué
Installation des plaques d'isolation qui permettront la pose des lamelles en acier zingué. Installation des lamelles thermo conductrices dans les emplacements des rainures du plancher sans chape.
Installation des coudes thermo-conducteurs (avec griffes d'un côté pour une meilleure fixation).
3. Pose du tube
Pose du tube multi-couches "Copipe" de diamètre 14 dans le canal créé par les assemblages de lamelles et de coudes. Coupe des passages de tube dans l'élément compensateur à l'aide du fer à découper. L'ensemble est recouvert avec un film en polyéthylène de 0,2 mm (au minimum) comme couche de séparation. Pose de plaques de chape sèche cellulosée en joints croisés.
Avantages OV
- Hauteurs de construction minimes comparées aux systèmes à chape humide (25 mm hors revêtement)
- Faible masse de l'ensemble (5,3 kg/m² hors eau et hors revêtement)
- Inertie maîtrisée, possibilité de réguler facilement la température avec un thermostat
- Sans chape liquide, le sol peut être parcouru immédiatement après la pose (pas de temps de séchage, ni de mise en chauffe)
Astuces de montage
- Utiliser exclusivement du tube multi-couches "Copipe" de 14
- Clipser une lamelle en guide sur deux plaques
