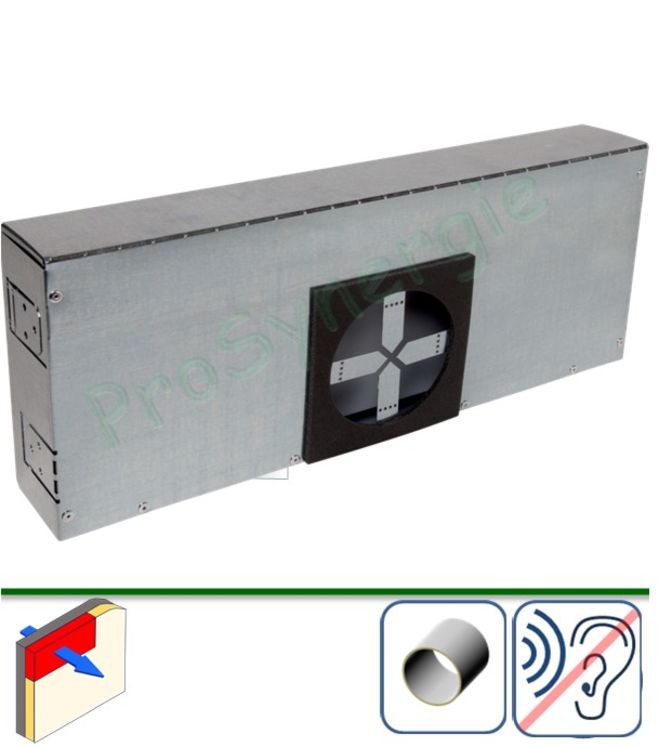

MTC - Manchon de traversée Circulaire Accoustique pour entrée d'air - Ø125 mm - Avec MEA
Description
Fabriqué en tôle galvanisée, le MTC permet un montage des entrées d'air en traversée de mur à hautes performances acoustiques.
Mise en œuvre
Associé à un manchon femelle circulaire (type tuyau PVC), le MTC permet le montage d'une grille côté extérieur et, via le MEA ou TM, d'une entrée d'air autoréglable ou hygroréglable côté intérieur.
L'élément acoustique A100 ou A125 se place à l'intérieur du manchon femelle circulaire. Il permet d'améliorer les performances acoustiques du manchon MTC.
Domaine d'application
Manchon traversant le mur et l'isolant, permettant l'entrée d'air dans le bâtiment.
Habitat collectif ou tertiaire.
Neuf et rénovation.
Conformité(s)
Rapport d'essai CETIAT n°23141170-2.
Les + produits
Adapté à toutes les traversées circulaires : PVC et tôle.
Haute performance acoustique : de 47 à 53 dB.
Adaptation de toutes les entrées d'air Aldes : Auto, Hygro et Fixe.
Caractéristiques accoustiques
| Manchon | Entrée d'air | Dnew (Ctr) (dB) | |
| Auto | MTC 100 + MEA | EMMA 22 | 50 |
| MTC 100 + MEA + A100 | 51 | ||
| MTC 100 + MEA | EMMA 30 | 50* | |
| MTC 100 + MEA + A100 | 51* | ||
| MTC 125 + MEA + A125 | ELLIA 30 | 53* | |
| MTC 125 + MEA | EMMA 45 | 47* | |
| MTC 125 + MEA + A125 | 48* | ||
| Hygro | MTC 125 + MEA | EHB² | 47 |
| MTC 125 + MEA + A125 | EHB² | 49 | |
| MTC 125 + MEA + A125 | EHL S / EFL S | 49* |
*Rapport d'essais acoustiques CETIAT N°2314170-2 pour les ensembles manchon + entrée d'air + grille GEB / GES.
Possibilité de remplacer l'EMMA par une EA : résultats acoustiques identiques.
Mise en œuvre
----> Voir le schémas pour les repères
1 MTC
2 Tube PVC
3 MEA
4 Elément acoustique A100 ou A125
5 Entrée d'air
6 Auvent extérieur GEB ou GE
