Les différents tubes acier pour les installations de chauffage, sanitaire et gaz

Tubes pour installations de chauffage, gaz et distribution d'eau sanitaire : types de tubes et diamètres normalisés.

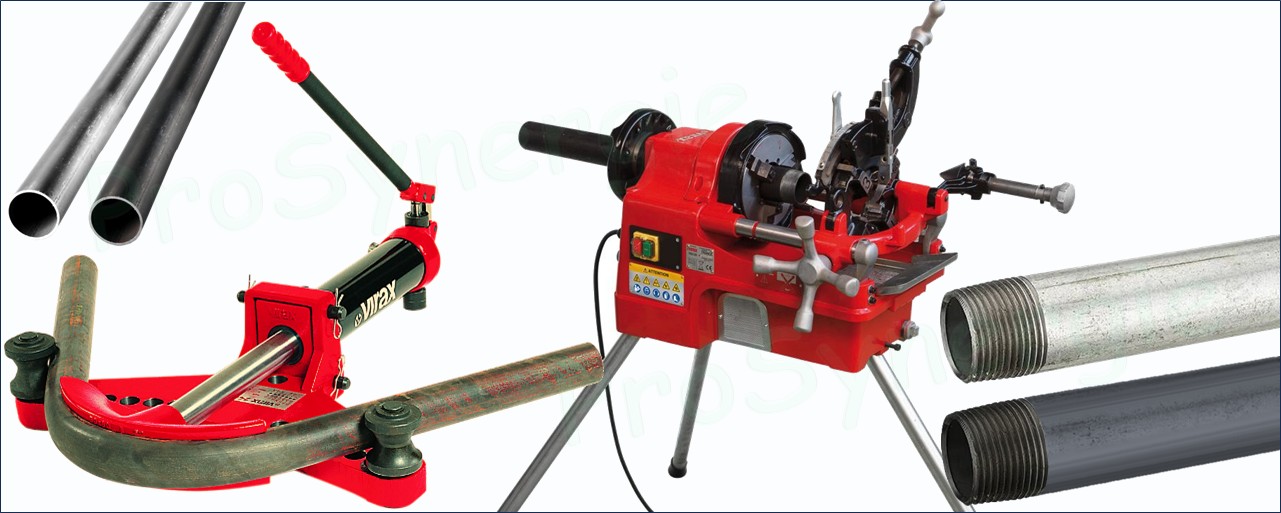

Les deux séries de tube Tarif 1 ou Tarif 3 en acier noir ou acier galvanisé sont celles utilisées principalement dans le domaine de la plomberie et du chauffage. Ces tubes peuvent être cintrés, soudés et filetés.

Cintrage : en général avec une cintreuse hydraulique du type de celle proposée par Virax.
Filetage : avec une machine à fileter ou une cintreuse électroportative ou une filière manuelle à cliquet.
Soudage : avec un poste à souder oxy-acétylène ou un poste à souder électrique (TIG / MIG).

Tubes gaz acier roulé-soudé EN 10255 - Tube Tarif 1 (T1)

Application :

Tube acier noir : Installation chauffage
Tube acier galvanisé : Installation sanitaire

Ce tube acier est filetable.

DN		Ø ext. (mm)	Epaisseur (mm)	Poids (kg/m)
(mm)	(pouces)	Ø ext. (mm)	Epaisseur (mm)	Poids (kg/m)
8 - 13	1/4	13,50	2,00	0,57
12 - 17	3/8	17,20	2,00	0,75
15 - 21	1/2	21,30	2,30	1,10
20 - 27	3/4	26,90	2,30	1,41
26 - 34	1	33,70	2,90	2,21
33 - 42	1'1/4	42,40	2,90	2,84
40 - 49	1'1/2	48,30	2,90	3,26
50 - 60	2	60,30	3,25	4,56

Tubes gaz acier sans soudure (étiré) EN 10255 - Tube Tarif 3 (T3)

Application : Installations gaz

Ce tube acier est filetable.

DN		Ø ext. (mm)	Epaisseur (mm)	Poids (kg/m)
(mm)	(pouces)	Ø ext. (mm)	Epaisseur (mm)	Poids (kg/m)
5 - 10	1/8	10,00	2,00	0,39
8 - 13	1/4	13,50	2,35	0,65
12 - 17	3/8	17,20	2,35	0,85
15 - 21	1/2	21,30	2,65	1,22
20 - 27	3/4	26,90	2,65	1,58
26 - 34	1	33,70	3,25	2,44
33 - 42	1'1/4	42,40	3,25	3,14
40 - 49	1'1/2	48,30	3,25	3,61
50 - 60	2	60,30	3,65	5,10
66 - 76	2'1/2	76,10	3,65	6,51
80 - 90	3	88,90	4,05	8,47
102 - 114	4	114,30	4,05	12,10
127 - 140	5	139,70	4,05	15,00
