Les différents filetages sur les tubes acier pour les installations de chauffage, sanitaire, gaz et industrie

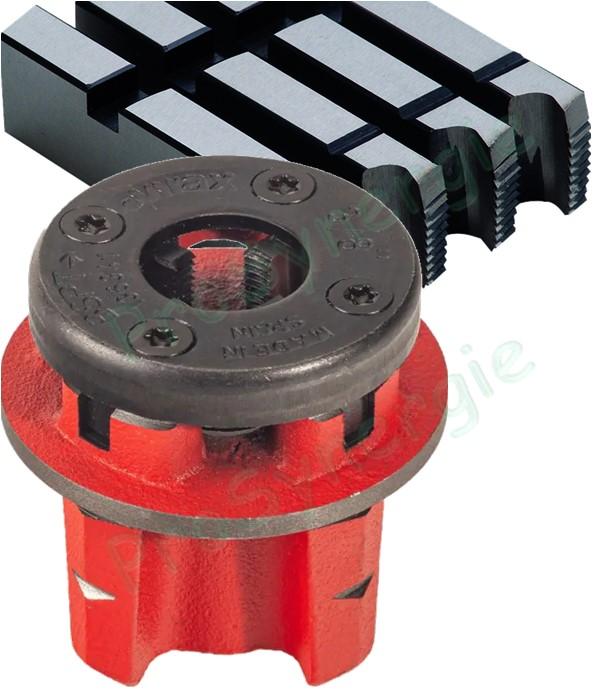

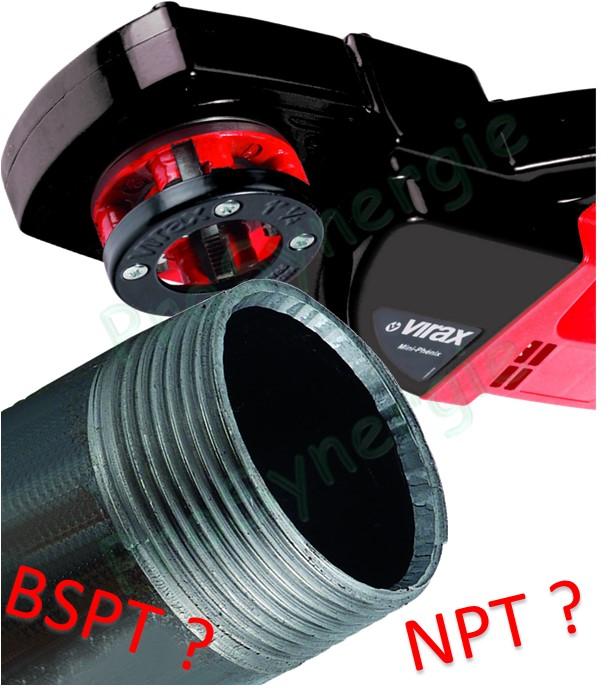

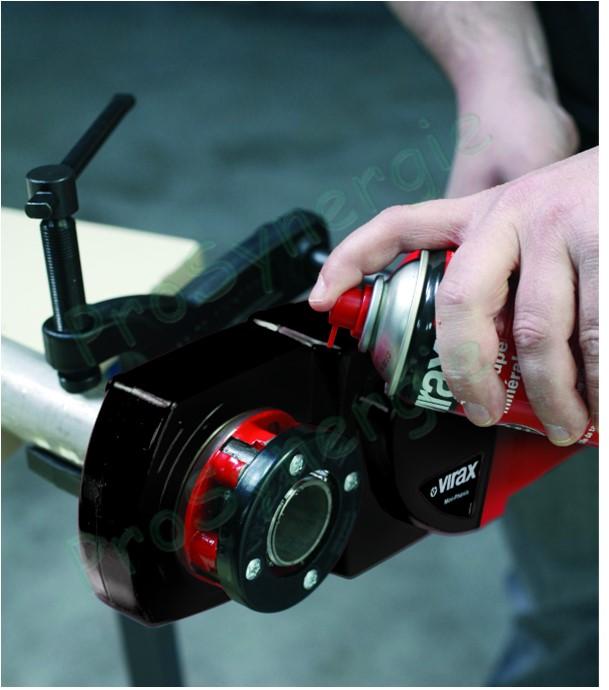

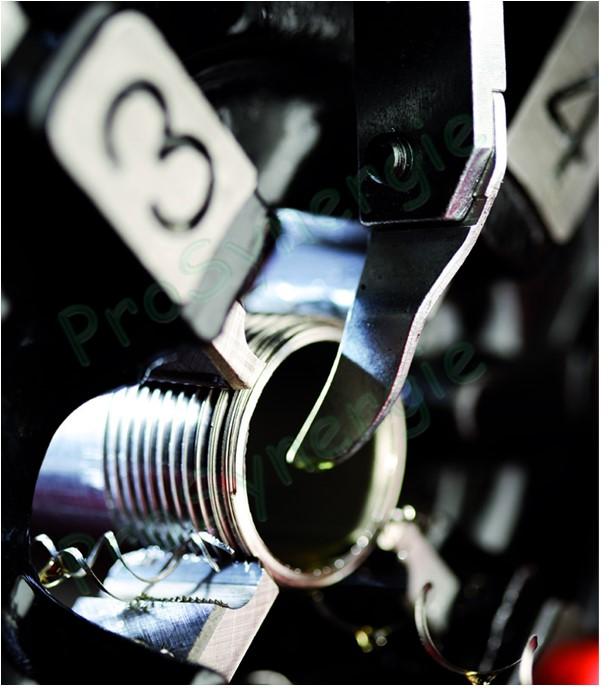

Filetage en BSPT, NPT ? En général, dans le domaine du chauffage, de la plomberie, des réseaux de protection d'incendie, les tubes sont filetés en BSPT. Le NPT sera plutôt réservé dans le domaine du pétrole et certains domaines industriels.


Définitions des termes usuels pour le filetage

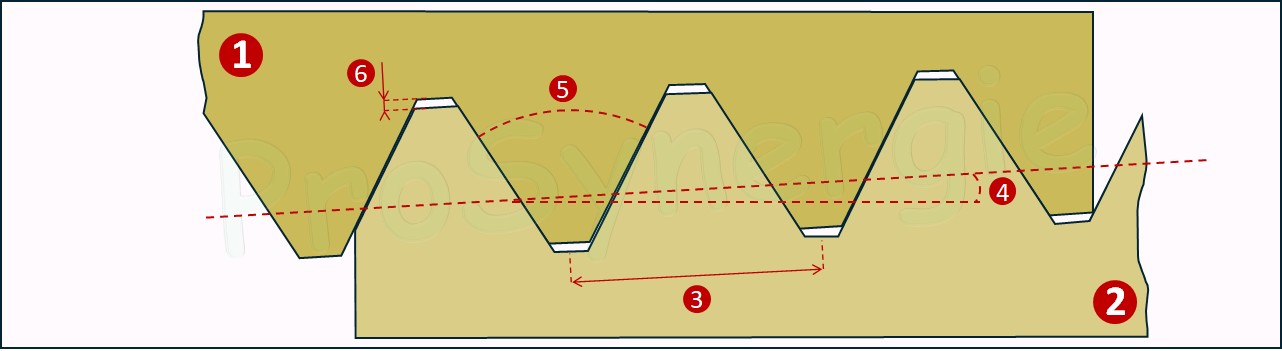

Repère Nom Information
1 Taraudage Désigne le filet à l'intérieur de la pièce femelle
2 Filetage Désigne le filet à l'extérieur de la pièce mâle
3 Pas Pas de filetage (entraxe entre deux filets)
4 Cônicité Angle pour les filetage coniques ; égal à 0 pour les filetages cylindriques
5 Profil de filet Angle formé par le sillon du filet : par exemple 55° pour le BSPT
6 Jeu Ecartement entre la pièce taraudée et celle filetée après leur assemblage

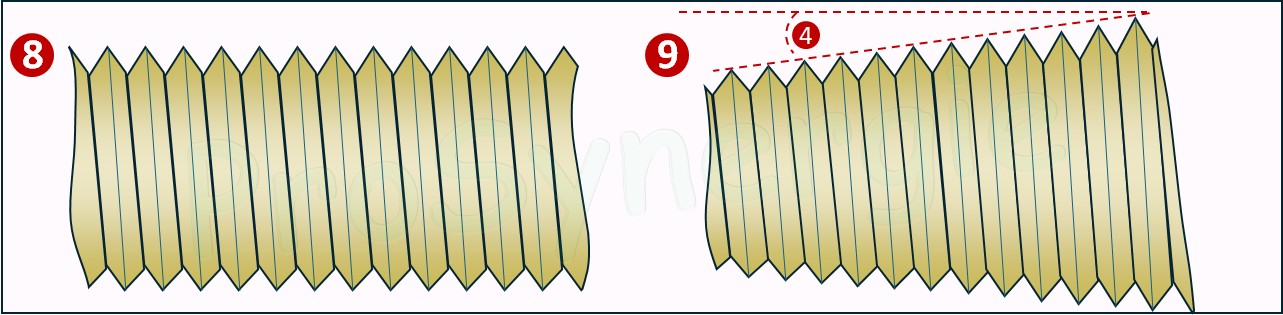

Repère Nom Information
8 Filetage cylindrique Pas d'angle
9 Filetage conique Angle (voir point 4 ci-dessus)

Filetages BSP : BSPT et BSPP

Les filetages BSP (British Standard Pipe) sont aussi appelés filetages gaz car ils sont beaucoup utilisés dans le domaine de la plomberie, du chauffage et dans l'industrie. Le filet est d'un angle de 55°.

Voici les deux types de filetage BSP :

  • BSPP (British Standard Pipe Parallel) : Appelé aussi BSP type G, à filetage parallèle interne et externe ; filetage cylindrique (étanchéité avec un joint). Norme ISO 228/1
  • BSPT (British Standard Pipe Taper)  : Appelé aussi BSP type R, à cône externe ; filetage conique (étanchéité par serrage filet contre filet). Norme ISO 7-1

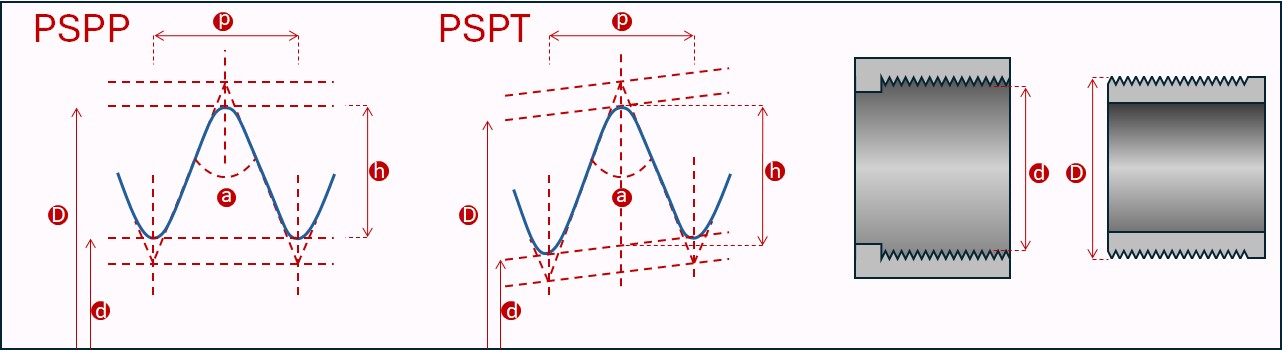

Repère Nom Information
p Pas de filetage En fonction du diamètre (voir ci-dessous)
a Profil de filet 55°
h Hauteur du filet En fonction du pas (voir ci-dessous)
d Diamètre intérieur du taraudage voir ci-dessous
D Diamètre extérieur du filetage voir ci-dessous

Désignation de la dimension du filetage Pas en mm Nombre de filets par pouce Ancienne dénomination (acier filetable fort) Diamètre extérieur en mm Diamètre intérieur en mm Diamètre nominal standard « DN » h en mm H en mm
1/8              0,907 28 5-10 9,728 8,566 6            0,581              0,871
1/4              1,337 19 8-13 13,157 11,445 8            0,856              1,284
3/8              1,337 19 12-17 16,662 14,950 10            0,856              1,284
1/2              1,814 14 15-21 20,955 18,631 15            1,162              1,742
3/4              1,814 14 21-27 (20-27) 26,441 24,117 20            1,162              1,742
1              2,309 11 26-34 33,249 30,291 25            1,479              2,218
1 1/4              2,309 11 33-42 41,910 38,952 32            1,479              2,218
1 1/2              2,309 11 40-49 47,803 44,842 40            1,479              2,218
2              2,309 11 50-60 59,614 56,656 50            1,479              2,218
2 1/2              2,309 11 66-76 75,184 72,226 65            1,479              2,218
3              2,309 11 80-90 87,884 84,926 80            1,479              2,218
3 1/2              2,309 11 90-102 100,330 97,372            1,479              2,218
4              2,309 11 102-114 113,030 110,072 100            1,479              2,218
4 1/2              2,309 11 115-127 125,730 122,772            1,479              2,218
5              2,309 11 127-140 138,430 135,472 125            1,479              2,218
5 1/2              2,309 11 140-152 151,130 148,172            1,479              2,218
6              2,309 11 152-165 163,830 160,872 150            1,479              2,218

Filetages NPT

Les filetages NPT ont un angle de filet de 60° et sont plus utilisés dans le domaine du pétrole. Il s'agit d'un standard américain de type conique. L'étanchéité est assurée par un contact arête sur cône.
