Kit de Priorité Solaire avec vanne directionnelle pour Chaudière E.C.S instantanée, ballon ou préparateur E.C.S
Marque :
Référence :

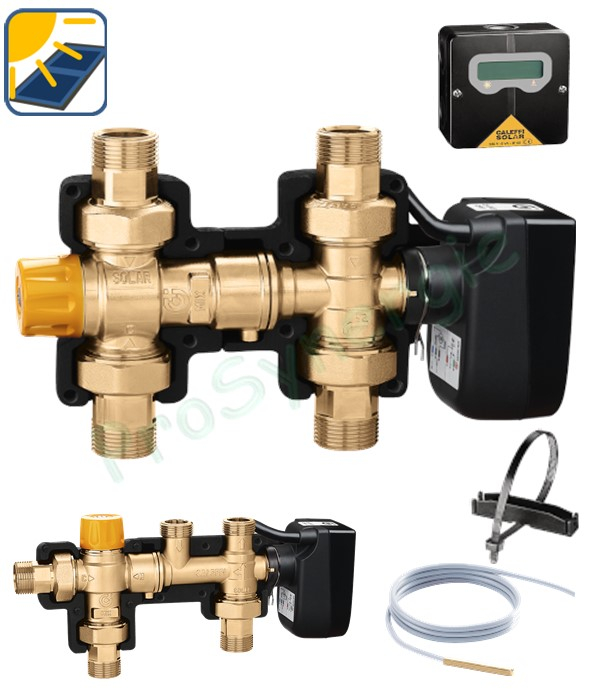

Kit de priorité solaire pour chaudière E.C.S instantanée, avec ballon ou préparateur E.C.S
Article remplacé
En stock
Appro. prévu sous 4 à 10 jours
Quantité minimum :
Vendu par :
/
En savoir plus
Fonction
Les kits de raccordement solaire-chaudière permettent de gérer automatiquement et d'exploiter au mieux l'énergie thermique d'un accumulateur solaire afin de distribuer de l'eau chaude à une température contrôlée et optimale dans l'installation sanitaire
Ils sont dotés d'un mitigeur thermostatique antibrûlures, d'une vanne directionnelle motorisée et d'un thermostat électronique avec sonde de température de l'installation solaire.
Ils interviennent de sorte à toujours envoyer aux utilisateurs de l'eau chaude à la température programmée, en activant la chaudière qu’en cas de température trop basse de l’eau provenant de l’accumulateur solaire.
Ils sont proposés en deux versions pour permettre de les combiner aux différentes typologies de chaudières, modulantes ou non modulantes

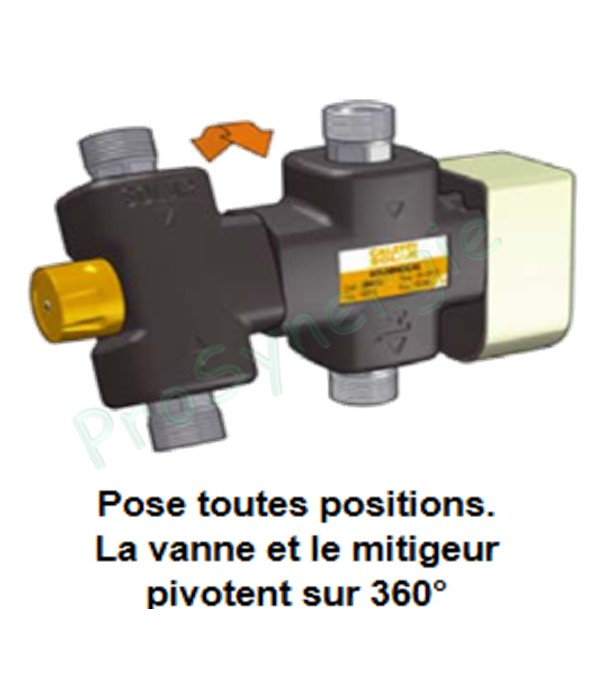

Les kits sont compacts et leur forme en facilite l'installation hydraulique aussi bien sur de nouvelles installations que sur des installations existantes
Ils sont également dotés d'une coquille de protection préformée

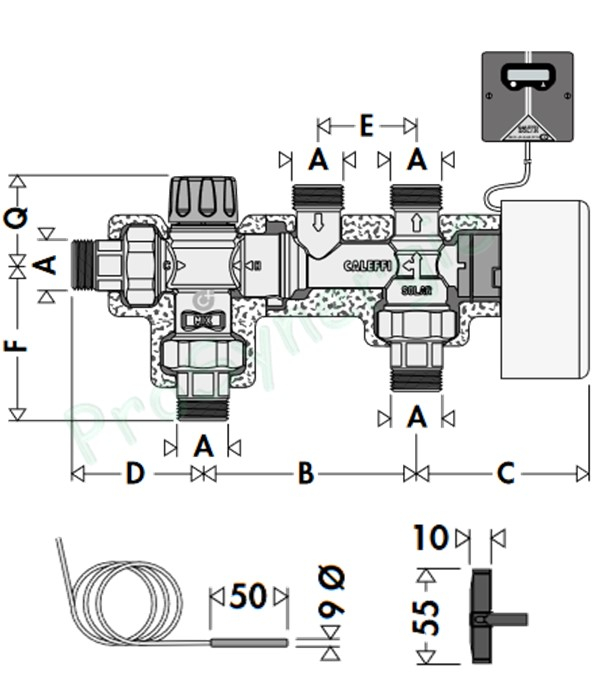

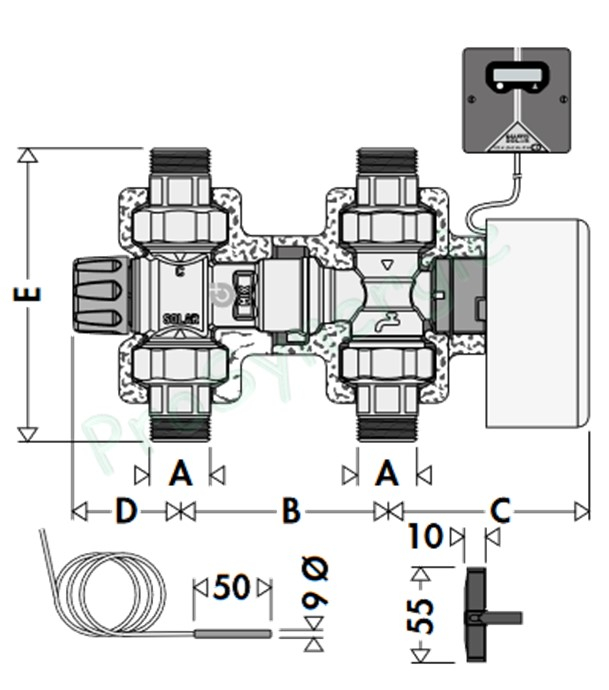

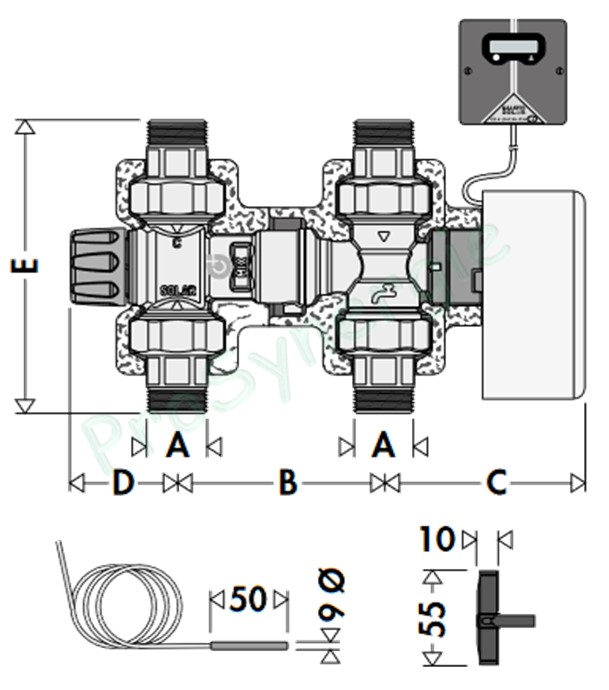

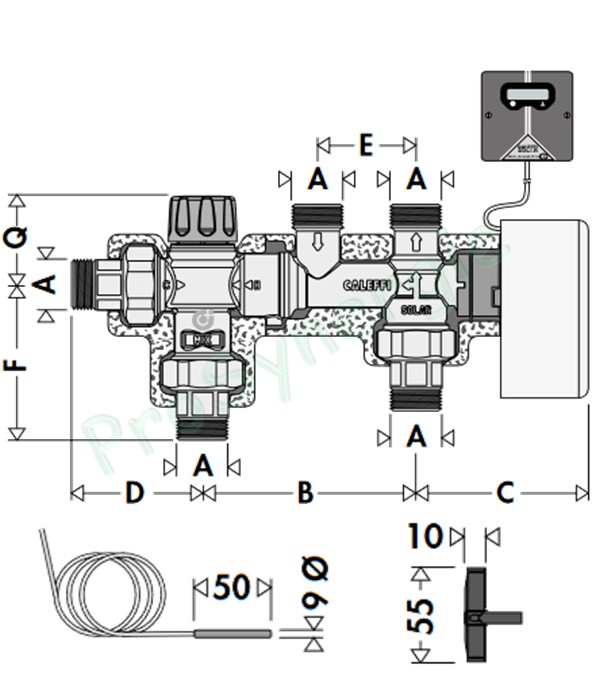

Dimensions
| Référence | Référence Fabricant | A | B | C | D | E | F | Q |
| VDMT20 | 264352 | 3/4" | 90 | 87,5 | 45 | 131 | / | / |
| VDMT20M | 265352 | 3/4" | 108,5 | 87,5 | 66,5 | 50 | 81 | 45 |
Caractéristiques
Mitigeur :
- Pression maxi de fonctionnement : 10 bar statique, 5 bar dynamique
- Champ de réglage de la température : 35 / 55°C. Réglage d'usine 43°C
- Précision : +/-2°C
- Température maxi en entrée 100°C
- Rapport maxi entre les pression en entrée (C/F ou F/C) : 2:1
- Différence mini entre les températures d'eau chaude et d'eau froide pour un bon fonctionnement : 10°C
- Débit minimum pour un bon fonctionnement : 4 l/mn
Vanne :
- Pression maxi de fonctionnement : 10 bar
- Plage de température : -5 / 110°C
Moteur :
- Servomoteur électrique 230V
- Puissance absorbée : 8 VA
- Intensité sur contacts auxilliaire : 0,8A(230V)
- Degré de protection : IP44 (axe vertical) - IP40 (axe horizontal)
- Temps de rotation : 10 s.
- Couple : 6 Nm
Thermostat :
- Alimentation 230 V
- Puissance absorbée : 10 (2+8) VA
- Champ de réglage de la température : 35 - 50°C
- Tarage d'usine : 45°C
- Degré de protection : IP65
Sonde :
- Résistance : 100k Ώ à 25°C
- Longueur de fil : 2 m
- Distance maxi : 10m avec fil de 2x0,25mm2 - 100m avec fil de 2x0,5mm2

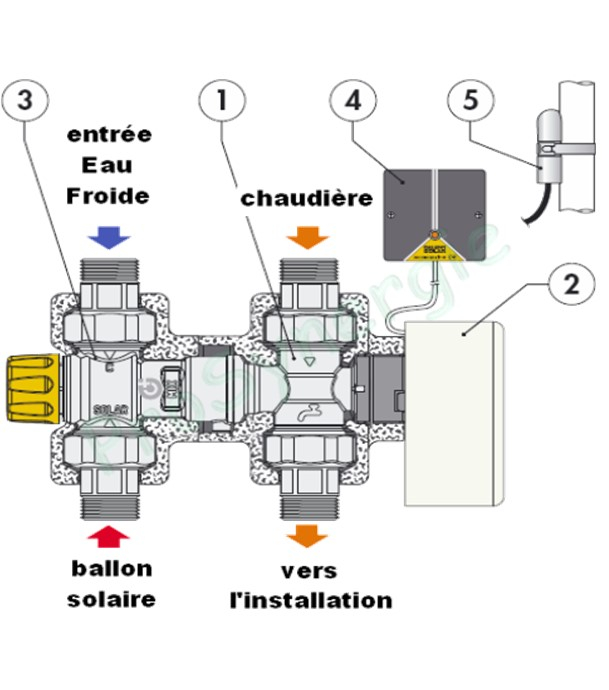

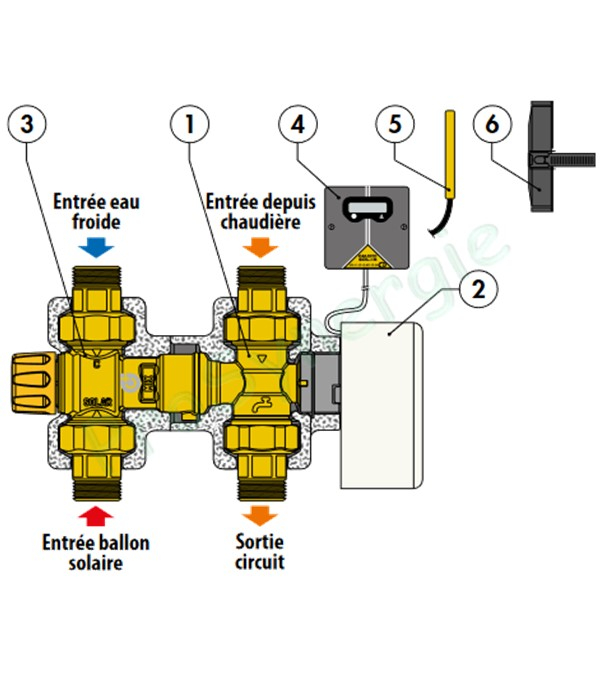

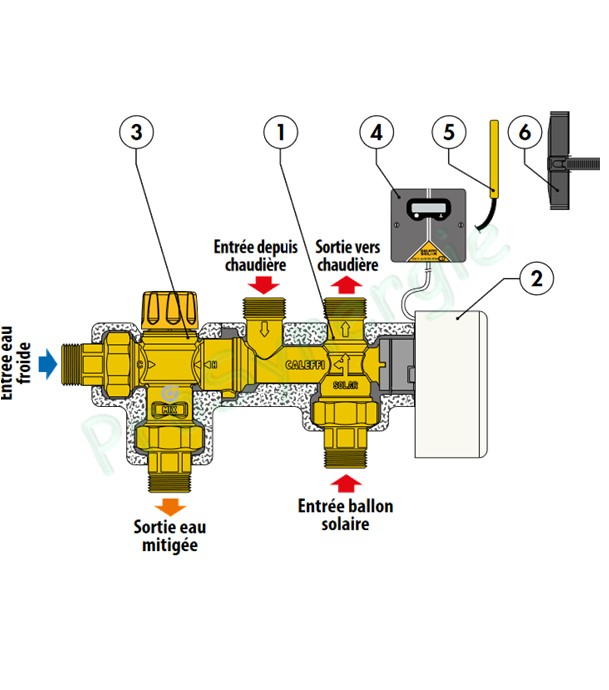

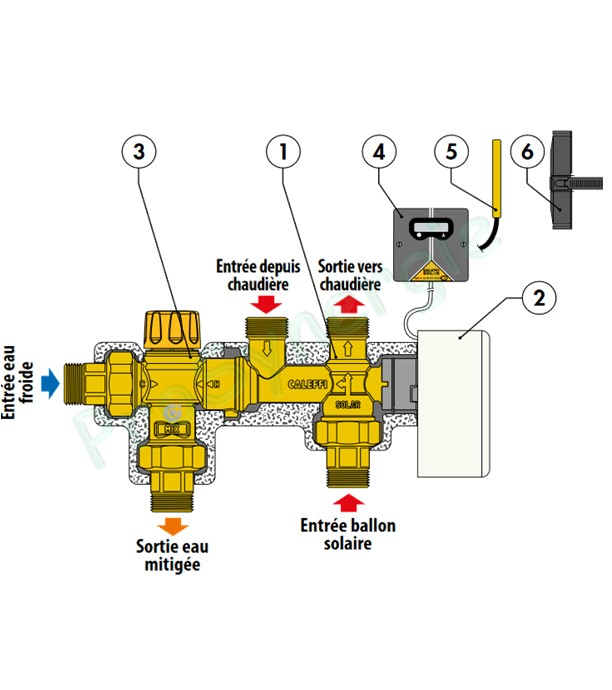

Principe et Schéma de pose (repères)
- Vanne directionnelle
- Servomoteur vanne directionnelle
- Mitigeur thermostatique
- Thermostat de commande vanne directionnelle
- Sonde de température ballon solaire
- Porte sonde à contact
