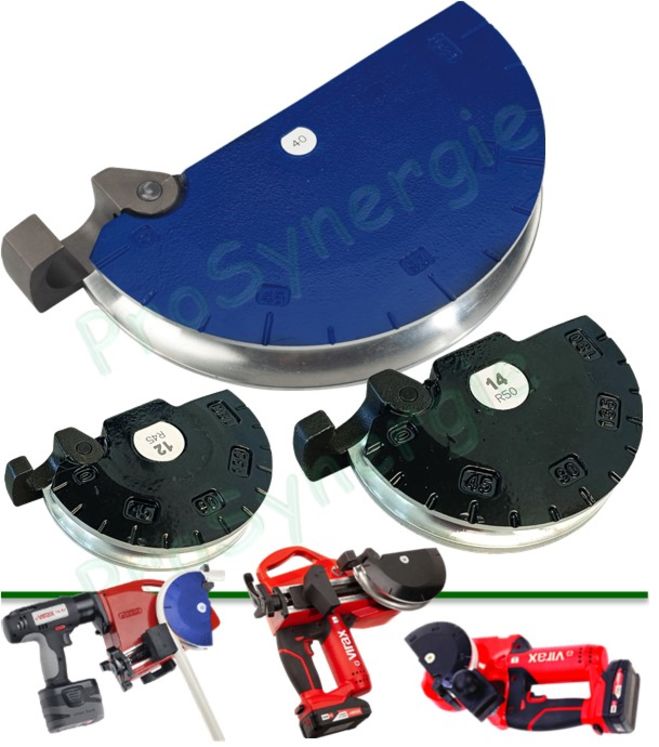

Formes en aluminium pour une grande résistance à l’usure et aux contraintes de cintrage.
Contre-formes en PA6 pour un meilleur glissement du tube.
Forme avec rayon de cintrage spécifique pour travailler en parallèle sur colliers doubles.
Pour le cintrage du tube Inox, respecter les consignes ci-dessous :
| Diamètre du tube inox | Epaisseur du tube | Type de formes |
|---|---|---|
| du Ø10 au Ø 22 mm | 1,0 mm | Standard |
| Ø 28 mm | 1,2 mm | Référence VIR251829 |
| Ref | Type | Ø ext. tube mm | Ø ext. tube " | Rayon cintrage | kg | Spécificité 1 | Spécificité 2 |
|---|---|---|---|---|---|---|---|
| VIRDET001431 | Forme | 10 | - | 40 | 0,2 | ||
| VIR251810 | Forme et contre-forme | 10 | - | 40 | 0,26 | ||
| VIR251812 | Forme | 12 | - | 45 | 0,22 | ||
| VIR251814 | Forme | 14 | - | 50 | 0,29 | ||
| VIR251815 | Forme | 15 | - | 55 | 0,325 | ||
| VIR251816 | Forme | 16 | - | 60 | 0,38 | ||
| VIR251818 | Forme | 18 - 3/8 GAZ | - | 70 | 0,59 | Ø 18 mm pour Ministem® / Eurostem® III | 3/8 GAZ uniquement pour Eurostem® III |
| VIRDET001430 | Forme | 20 | - | 77 | 0,67 | ||
| VIR251820 | Forme et contre-forme | 20 | - | 77 | 0,93 | ||
| VIR251822 | Forme | 22 - 1/2 GAZ | - | 77 | 0,71 | Ø 22 mm pour Ministem® / Eurostem® III | 1/2 GAZ uniquement pour Eurostem® III |
| VIR251825 | Forme et contre-forme | 25 | - | 98 | 1,72 | ||
| VIRDET001433 | Forme | 26 | - | 98 | 1,5 | Spécial multicouche | |
| VIR251826 | Forme et contre-forme | 26 | - | 98 | 1,7 | Spécial multicouche | |
| VIR251828 | Forme et contre-forme | 28 - 3/4 GAZ | - | 98 | 1,56 | ||
| VIR251829 | Forme et contre-forme | 28 | - | 112 | 1,82 | Pour tube inox Ø 28 x 1,2 mm | |
| VIR251831 | Forme et contre-forme | 32 | - | 112 | 1,62 | Spécial multicouche | |
| VIR251867 | Forme et contre-forme | 32 | - | 140 | 3,27 | Spécial cuivre | |
| VIR251864 | Forme et contre-forme | 35 | - | 140 | 5,17 | Uniquement pour Eurostem® III | |
| VIR251865 | Forme et contre-forme | 40 | - | 140 | 4,9 | Spécial multicouche | Uniquement pour Eurostem® III |
| VIRDET001432 | Forme | - | 3/8 | 40 | 0,22 | Pour tube cuivre frigoriste | |
| VIR251860 | Forme et contre-forme | - | 3/8 | 40 | 0,27 | Pour tube cuivre frigoriste | |
| VIR251863 | Forme | - | 1/2 | 45 | 0,24 | Pour tube cuivre frigoriste | |
| VIR251866 | Forme | - | 5/8 | 55 | 0,32 | Pour tube cuivre frigoriste | |
| VIR251869 | Forme | - | 3/4 | 70 | 0,6 | Pour tube cuivre frigoriste | |
| VIR251872 | Forme | - | 7/8 | 77 | 0,69 | Pour tube cuivre frigoriste | |
| VIR251879 | Forme et contre-forme | - | 1.1/8 | 98 | 1,6 | Pour tube cuivre frigoriste |
