Flexonets - Enrouleurs de fibre de ramonage Ø 5, 7, 9 et 11 mm

Présentation de la gamme

Fabricant et concepteur : PROGALVA ENERGIES

Avantages :

• Longueur 15 à 20 m.
• Maniabilité et rapidité.
• Matériel robuste et réparable.

Fibres de diamètre 5, 7, 9 ET 11 mm.

Référence	Nom commercial	Diamètre de la fibre	Longueur de la fibre	Raccord		Image	Applications habituelles
PRO2091	Flexonet 15/5	Ø 5 mm	Longueur 15 m		8 x 80 mm 2 en 1 (souple et rigide)		Granulé bois, Gaz et VMC < 125 mm*
PRO2095	Flexonet 15/7	Ø 7 mm	Longueur 15 m		8 x 80 mm 2 en 1 : (souple et rigide) + 12 x 175 mm		Granulé bois, Gaz et VMC < 150 mm*
PRO2099	Flexonet 20/9	Ø 9 mm	Longueur 20 m		12 x 175 mm		Bois, Fioul, Gaz, Ventilation < 200 mm ou 250 mm*
PRO2100	Flexonet 20/11	Ø 11 mm	Longueur 20 m		12 x 175 mm		Bois, Fioul, Gaz, Ventilation > 180 mm*

* Le diamètre minimum ou maximum du conduit de fumée est donné à titre indicatif car ce diamètre varie en fonction des dévoiements et de sa hauteur.

Utilisation

Référence	Nom commercial	Image	Frein anti-déroulement intempestif		Préhension	Poids	Dimensions
PRO2091	Flexonet 15/5		OUI			1 kg		Ø 300 mm ↔ 110 mm

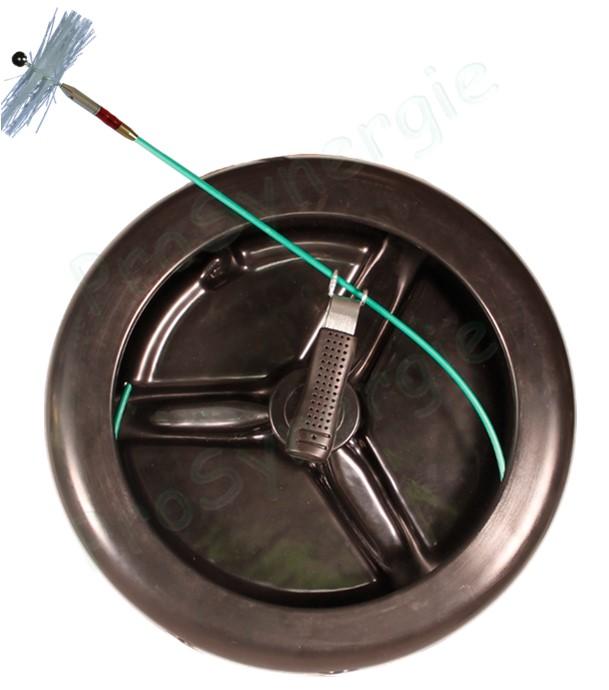

PRO2095	Flexonet 15/7		OUI			3 kg		Ø 475 mm ↔ 125 mm
PRO2099	Flexonet 20/9		OUI			7 kg		Ø 700 mm ↔ 260 mm ↕ 700 mm

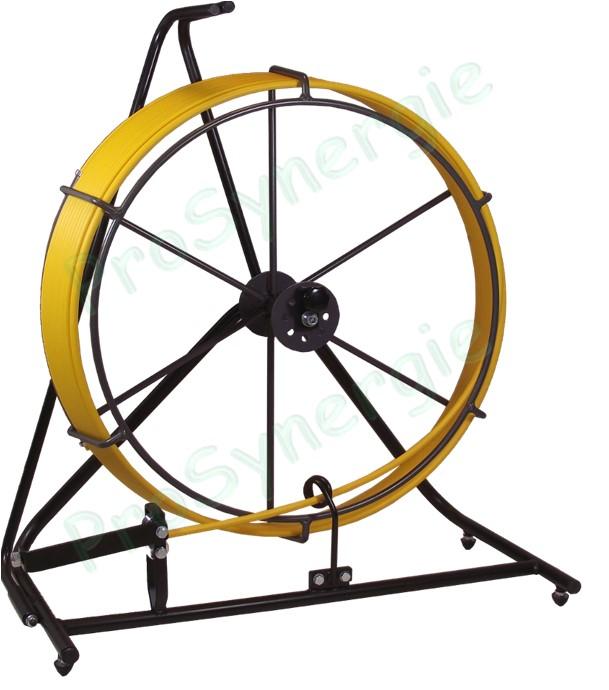

PRO2100	Flexonet 20/11		NON	NON		11,5 kg		Ø 700 mm ↔ 270 mm ↕ 800 mm

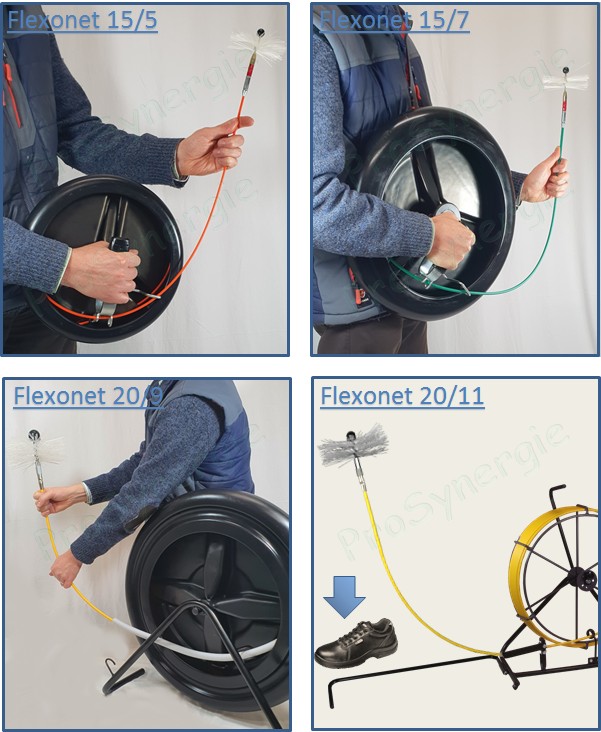

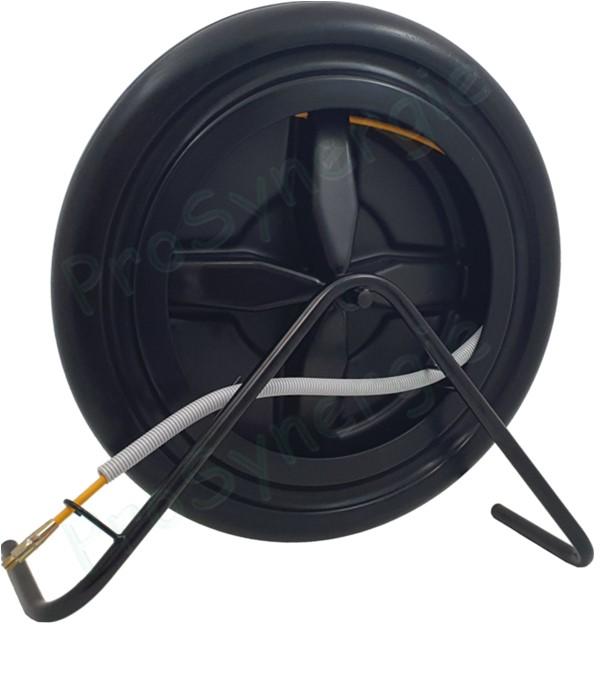

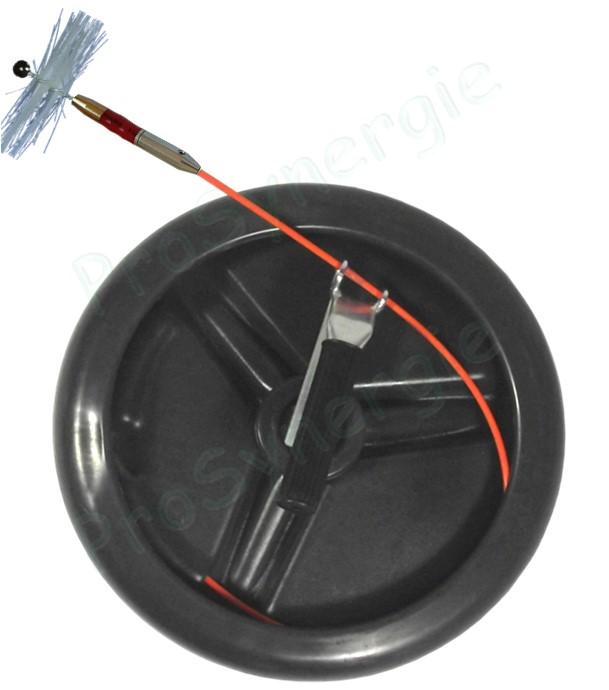

Les FLEXONETs 15/5 et 15/7, légers et de faibles dimensions, sont destinés à être utilisés avec les mains (voir aperçu ci-dessous), tandis que les FLEXONETs 20/9 et 20/11 sont posés au sol, maintenus avec le pied et la fibre déroulée ou réenroulée à la main.

Raccords et Montage de hérissons

Suivant les modèles les dérouleurs FLEXONETs sont équipés de raccords permettant de connecter des hérissons de la gamme Mini (raccords 8 x 80 mm) ou de la gamme standard (raccords 12 x 175 mm).

Différences entre les enrouleurs

Référence	Nom commercial	Image	Raccord		Type de hérissons
PRO2091	Flexonet 15/5			8 x 80 mm 2 en 1 (souple et rigide)	Gamme Mini : PRO2091ACCxxx
PRO2095	Flexonet 15/7			8 x 80 mm 2 en 1 : (souple et rigide) + 12 x 175 mm	Gamme Mini : PRO2091ACCxxx ET Gamme standard PRO16xx ou PRO18xx
PRO2099	Flexonet 20/9			12 x 175 mm	Gamme standard PRO16xx ou PRO18xx
PRO2100	Flexonet 20/11			12 x 175 mm	Gamme standard PRO16xx ou PRO18xx

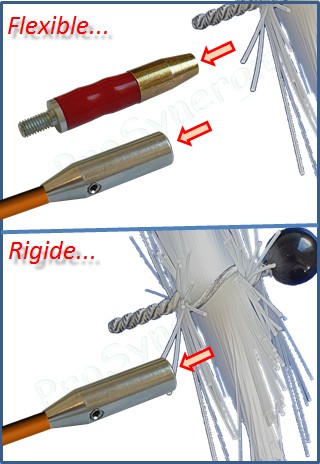

Spécificité du raccord 8 x 80 mm « 2 en 1 »

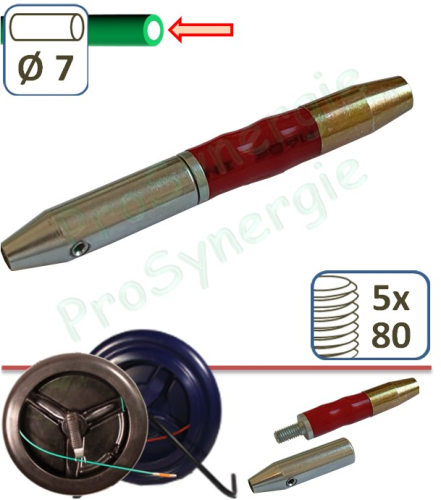

Ce raccord en deux parties (première partie rigide et seconde souple) permet de répondre aux différents besoins et utilisations : Embout flexible permettant le guidage dans les dévoiements de conduits de fumée Possibilité de retirer l'embout flexible et de visser la brosse (hérisson de ramonage) directement dans l'embout fixe

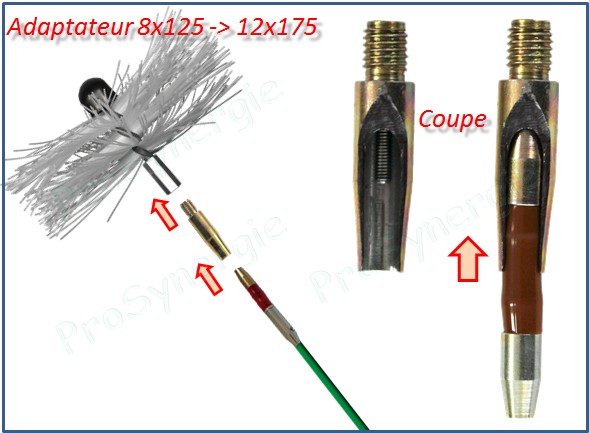

Spécificité de l’adaptateur 8 x 80 mm --> 12 x 175 mm

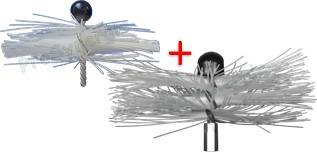

Cet adaptateur permet de monter des hérissons de la gamme standard sur les fibres de ramonage en diamètre Ø 7mm qui sont munies d’un raccord 8x125mm. Potentiellement, des hérissons de grande taille pourront être montés sur cette fibre Ø 7mm ; cependant il est fortement déconseillé de les monter car ils vont occasionner une rupture de celle-ci lors de la poussée.

Réparation des Flexonets

Malgré le soin que vous pouvez apporter à votre dérouleur FLEXONET, un blocage dans un conduit, une brosse trop grande montée sur le FLEXONET, un rayon de courbure trop court : La fibre peut incidemment casser.
Deux cas de figure se présentent :

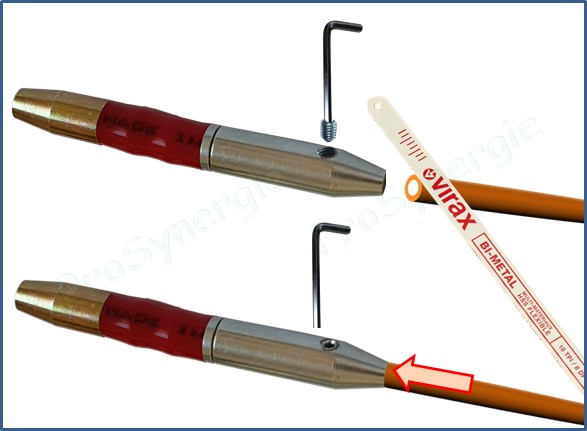

La fibre a cassé à proximité du raccord

Couper proprement la fibre à la scie à métaux, ébavurer la fibre, monter le raccord de réparation adapté à votre appareil, prendre une clé hexagonale 2 mm et serrer la vis pointeaux montée sur le raccord de réparation.

La fibre a cassé dans sa longueur

La fibre a cassé à quelques mètres du montage du hérisson, la quantité restante dans le FLEXONET ne vous suffit plus.

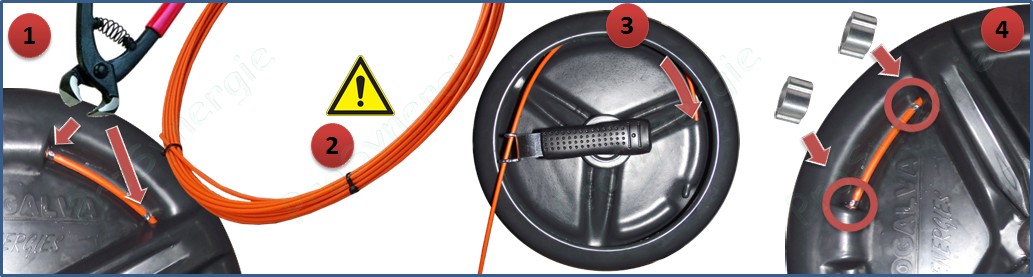

- 1) Pour démonter la quantité restante dans le FLEXONET, prendre une pince coupante, couper les colliers à oreilles, retirer la fibre défectueuse,
- 2) Défaire la bobine neuve en faisant attention : sans précautions la fibre risque de se dérouler violemment
- 3) Replacer la nouvelle fibre (adaptée à votre FLEXONET)
- 4) Sertir les colliers à oreille fournis.

Référence	Nom commercial	Image	Raccord de rechange		Fibre de rechange avec embout et colliers
PRO2091	Flexonet 15/5		Référence PROD0212		Référence PROD0006
PRO2095	Flexonet 15/7		Référence PROD0213		Référence PROD0069

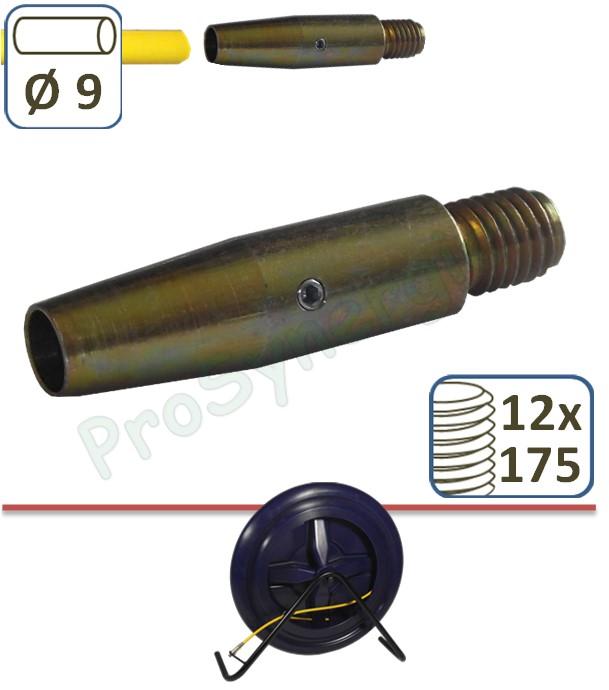

PRO2099	Flexonet 20/9		Référence PROD0009		Référence PROD0022

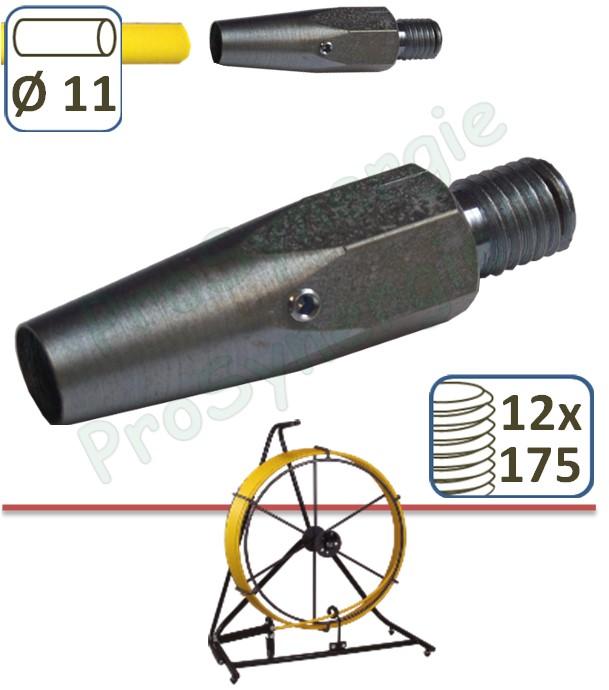

PRO2100	Flexonet 20/11		Référence PROD0016		Référence PROD0015
