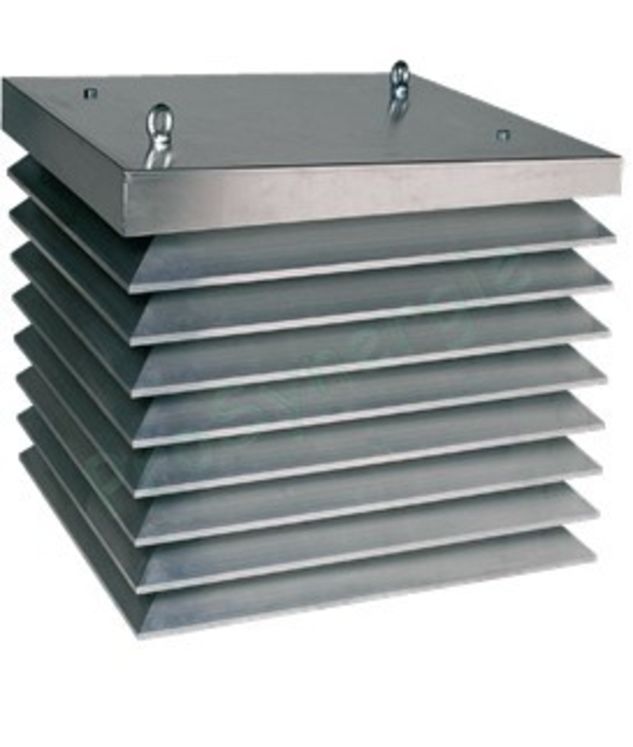

Edicule de toiture pour prise d´air ou rejet - Série AP 639
Marque : Aldes
Référence : SITE008596
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Gamme
- Dimensions jusqu’à 600 x 600 mm et hauteur 800 mm. Autres dimensions nous consulter.
- Finition alu anodisé ou peinture époxy selon carte RAL en option.
Description
- Cadre et ailettes horizontales type pare-pluie en aluminium. Toit en tôle d’aluminium.
- Ailettes espacées de 100 mm.
- Partie intérieure comportant un grillage de protection à mailles carrées de 12 x 12, Ø 1.2 mm en acier galvanisé.
- Finition aluminium brut.
- Fixation par vis apparentes sur le chassis. Utiliser les 2 anneaux de levage fournis pour la mise en place sur la toiture.
- Positionnement sur réhausse en béton.
Domaine d'application
- Prise d’air neuf ou rejet d’air vicié.
- Positionnement en toiture.
- Grilles robustes.
- Idéal pour l’amenée d’air neuf en désenfumage mécanique tertiaire ou pour le rejet en désenfumage naturel Habitat.
Accessoires
- Grillage anti-volatiles inox.
- Souche pour toit plat en tôle d’acier galvanisé, peinture époxy couleur gris RAL9006.
- Tôle de séparation pour application prise d’air et rejet d’air simultanés.
Exemples de Désenfumage naturel
| AP 369 | |||
| Dimensions du conduit (mm) | Surface (dm²) | L x W (mm) | Hauteur H (mm) |
| 500 x 400 | 20 | 500 x 400 | 300 |
| 500 x 500 | 25 | 500 x 500 | 400 |
| 600 x 500 | 30 | 600 x 500 | 400 |
| 600 x 600 | 35 | 600 x 600 | 400 |
