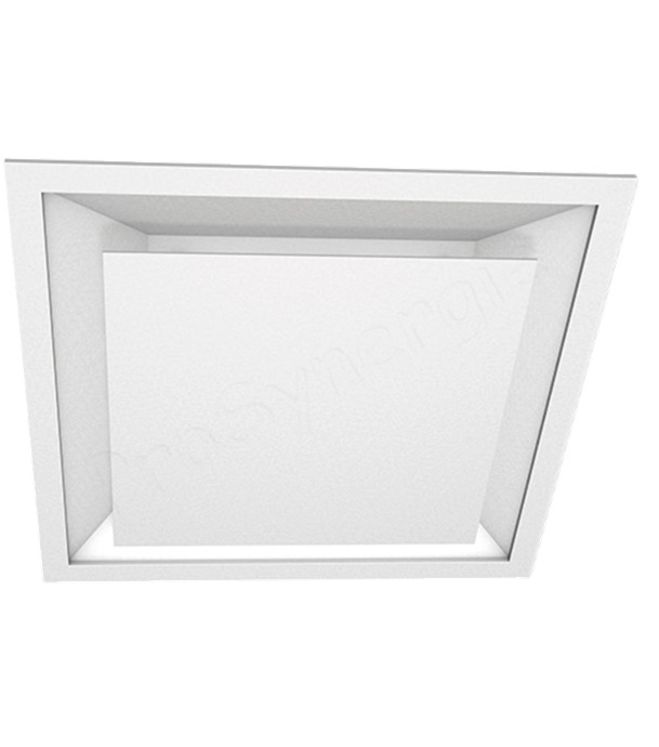

Diffuseur carré à plaque unique, standard (montage en saillie) ou dalle (594x594)
Marque : S&P
Référence : SITE012147
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Description
- Diffuseur carré à plaque unique avec registre. Montage en plafond dalle 600 x 600.
- Raccordement directement sur le col du diffuseur.
- Installation sur profil de plafond modulaire 600x600.
- Registre télescopique en option.
Utilisation
- Adapté à la fois au soufflage et à la reprise d'air.
- Pour le chauffage, la climatisation ou la ventilation.
- Permet une diffusion d’air verticale ou horizontale (chaud/froid).
- Diffuseur à plaque unique particulièrement adapté aux installations débits variables - permet une diffusion d'air stable.
- 5 positions de réglage différentes été/hivers
Dimensions
| Taille | A | B | C | E | N | T |
| 125 | 278 | 250 | 5 | 24 | 123 | 20 |
| 160 | 367 | 340 | 5 | 46 | 158 | 20 |
| 200 | 407 | 380 | 5 | 46 | 198 | 20 |
| 250 | 457 | 430 | 5 | 46 | 248 | 20 |
| 315 | 522 | 495 | 5 | 46 | 313 | 20 |
Débits d'air
| Taille (= Ø raccordement en mm) |
Débit (m3/h) NR 20 | Débit (m3/h) NR 30 | Débit (m3/h) NR 40 |
| 125 | 126 | 165 | 217 |
| 160 | 249 | 331 | 440 |
| 200 | 335 | 446 | 594 |
| 250 | 461 | 609 | 806 |
| 315 | 577 | 772 | 1034 |
